1安全標準

　　國家標準GB140S0《系統接地的型式及安全技術要求》是與人們?nèi)粘Ｉa(chǎn)及生活密切相關的220/380V電網系統的一項安全標準。為保障人身安全，該標準規定必須設置用作間接防護用的保護電器。一旦發生人體觸電時，該保護電器必須定時自動切斷發生觸電部位的供電，以保證不會出現一個超過交流50V的預期接觸電壓會持續存在到足以對人體產生危險的生理效應，而這種定時自動切斷供電的時限依系統的接地形式以及觸電回路所處的部位不同而有所區別，有的為0.4s，也有的可放寬到5s。

　　顯然，上述定時自動切斷供電的實質既可定義為要求保護電器能夠切斷預期將會被人體承受的超出50V的接觸電壓；也可以定義為要求保護電器能定時自切斷人體觸電時所通過人體的接觸電流，其動作時間的設定值在某些場合為0.4s，在某些場合可放寬到5s。而動作電流的設定值便是用50V除以人體所處現場情況下所呈現出的總阻抗。由后述分析可知，保護電器的這兩種設定方法對人體都具有不安全隱患。

　　2人體承受電壓隱患

　　前述標準要求保護電器切斷預期將會被人體承受的超出50V的接觸電壓，就是說該標準把對人體沒有危險的人體最大承受電壓定義為50V。這種承受電壓限值在我國基礎標準GB/T3805《特低電壓限值》中被稱作為“特低電壓限值”，也就是被傳統稱呼的“對人體沒有危險的安全電壓?！?/p>

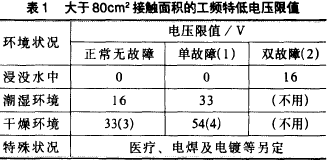

　　根據這個基礎標準GB/T3805的推薦。工頻的對人沒有危險的特低電壓限值如表1所示。

?

　　個注：

　　(1)“單故障”系指：能影響兩個可同時觸及的可導電部分間電壓的單一故障。

　　(2)“兩個故障”系指：能影響兩個可同時觸及的可導部分間電壓的同時存在的兩個故障；若其中任何一個故障單獨出現時，即已影響到可同時觸及的可導電部分間的電壓時，則應先按“單故障”評價；

　　(3)對于接觸面積小于lcm2的非可握緊部件，限值允許增大至66V。

　　(4)對于接觸面積小于lcm2的非可握緊部件，限值允許增大至80V。

　　分析上述表1中的數據可知，除人體全部浸沒在水中外，在最不利情況下對人沒有危險的特低電壓限值為16V，只有在個別情況下才會超出50V。而前述標準卻把這個限值單一地設定為50V以作為保護電器的動作電壓。顯然，這種設定在很多情況下對于人體都具有不安全隱患。
