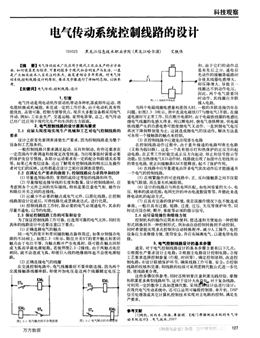

內容預覽 [文件共2頁]

本文件共2頁，如需編輯使用，請下載。

注：預覽效果可能會出現部分文字亂碼（如口口口）、內容顯示不全等問題，下載是正常的。

	文件大?。?53.41 KB 共2頁文件格式：PDF 下載點數：1 點（VIP會員免費）

上一篇：基于HAZOP的集成電路安全生產風險評估

文本預覽

僅提取頁面文字內容，供快速閱讀使用。

科技觀察
電氣傳動系統控制線路的設計
150025 黑龍江信息技術職業學院(黑龍江哈爾濱) 艾鐵偉
【摘 要】電氣傳動技術廣泛應用于現代工農業生產的方方面
面，如何使其更為經濟、可靠的服務于現代社會的生產與生活，—直
是廣大相關技術人員關注的焦點。故筆者結合多年實踐，對電氣傳
動系統控制線路設計的原則、要求及步驟進行了詳細的總結，以供參
考。
【關鍵詞】電氣傳動；控制線路；設計
1 引言
電氣傳動是用電動機作原動機帶動各種機器或部件運動，將
電能轉換成機械能，來完成一定的工作任務。由于電動機具有性
能優良、高效可靠、控制方便等優點，現在大多數設備都采用電氣
傳動，例如：工農業生產、交通運輸、家用電器等。總之，電氣傳動
已經廣泛應用于現代化生產和生活的方方面面。
2．電氣控制線路的設計原則與要求
2．1應最大限度地實現生產機械和工藝對電氣控制線路的
要求
設計之前首先要調查清楚生產要求，因?yàn)榭刂凭€路是為整個
設備和工藝服務的。
一般控制線路只要求滿足起動、反向和制動。有些還要求在
一定范圍內平滑調速和按規定改變轉速，當出現事故時需要必要
的保護及信號預報。各部分運動要求有一定的配合和聯鎖關系等
等。如果已有類似設備，還應了解現有控制線路的特點以及操作
者對它們的反映。這些都是在設計之前應該調查清楚的。
2．2在滿足生產要求的前提下，控制線路應力求簡單和經濟
(1)盡量選用標準的、常用的或經過考驗的線路和環節。
(2)盡量縮短連接導線的長度和數量，設計控制線路時，應
考慮到各個元件之間的實際接線。特別是要注意電氣柜、操作臺
和限位開關之間的連接線。
(3)應減少不必要的觸點或電氣元件，以簡化線路。在控制
線路圖設計完成后，可將線路化成邏輯表達式，進行化簡。
(4)控制線路在工作時，除必要的電氣必須通電外，其余的
盡量不通電，以節約電能。
2．3保證控制線路工作的可靠和安全
為了保證控制線路工作可靠，應選用可靠的電氣元件，同時在
具體的線路設計中還要注意以下要點：
(1)正確選擇電氣的觸點
同一電氣的常開和常閉輔助觸點靠得很近，如果分別接在電
源的不同相上，如圖2．3 1所示，限位開關ST的常開觸點和常閉
觸點由于電位不等，當觸點斷開產生電弧時，很可能在觸點間形
成飛弧而早晨電源短路。若按照圖2．3-2接線，由于兩觸點電位
相同，就不會造成飛弧，即使引入線的絕緣損壞也不會使電源短
路。
(2)正確連接電氣的線圈
在交流控制電路中，電氣線圈最好不要串聯連接，因?yàn)閮蓚€
交流接觸器線圈串聯，即使外加電壓是這兩個線圈額定電壓之
圖2 B-l電氣觸點的不合理連接 圖
和，由于它們的動作總
是有先后之分，通電后
先動作的接觸器磁路閉
合使其線圈電感增大，
即壓降增大，導致另一
線圈達不到動作電壓，
因此，兩個電氣需要同
時動作，其線圈應并聯
接入電路。
當兩個電磁線圈電感量相差很大時，一般的并聯連接仍存在
問題，如圖2．3 3所示 圖中直流電磁鐵DT與繼電氣J并聯，在接
通電源時可正常工作，但在斷開電源時，由于電磁鐵線圈的電感比
繼電氣線圈的電感大得多，所以斷電時，繼電氣很快釋放，但電磁
鐵線圈產生的自感電勢可能使繼電氣又動作，一直到繼電氣電壓
再次下降到釋放值為止，這就造成繼電氣的誤動作。解決方法是
可各用一個接觸器的觸點來控制。
(3)在控制線路中應避免出現寄生電路
在控制線路動作過程中，由于意外接通的電路叫寄生電路
(又稱為假回路)，這是一個具有指示燈和熱保護的正反方向起
動電路，在正常工作時能完成正反方向起動、停止和信號指示等
功能；但當熱繼電氣KIt動作時，線路就出現了如圖中點劃線所示
的寄生電路，使正向接觸器KM不能釋放，起不了保護作用。
(4)在線路中應盡量避免由許多電氣依次動作后才能接通另
一個電氣的控制線路。
(5)在頻繁操作的可逆線路中，正、反向接觸器之間不僅需
要電氣聯鎖，而且要有機械聯鎖。
(6)設計的線路應與所在電網匹配。如電網容量的大小，電
壓、頻率的波動范圍；電網允許的沖擊電流數值等等，并據此來選
擇電動機的起動方式。
(7)應具有完善的保護環境，使在誤操作情況下也不致造成
事故。一般應具有過載、短路、過流、過壓、欠壓等保護環節，同
時還應設合閘、斷開、事故等必須的指示信號。
2．4應盡量使操作和維修方便
控制機構的操作應簡單和便利，能迅速和方便地由一種控制
形式轉換到另一種控制形式，例如由自動控制轉換到手動控制。
同時希望能實現多點控制和自動轉換程序，減少人工操作。電控
設備應力求維修方便、使用安全，并應有隔離電氣，以避免帶電檢
修。
3 電氣控制線路設計的基本步驟
通常，對于電氣控制線路設計的基本步驟主要有以下幾點：
①根據生產要求設計主電路；②根據主電路設計控制電路；③按
工藝要求選擇控制參量(行程、時間等)，確定控制原則，改進控
制電路；④設計聯鎖保護環節，確保線路工作可靠、安全；⑤控制
線路的校核和完善，即線路的校核可采用邏輯代數公式進一步化
簡，使線路更合理。
這些步驟僅供參考，同時還特別要注意積累實踐經驗，掌握
和積累更多典型線路環節，這對于設計大有益處 對于復雜線路，
可利用一定的數學工具如邏輯代數，采用邏輯設計法進行設計；
在現代電氣傳動系統中，還可以運用可編程控制器、單片機、DSP
信號處理器或其它計算機控制技術實現對主電路的控制，滿足生
產要求。
參考文獻
[1]陶凱，劉向東，陳振，廖麗娟．《閥門摩擦測試系統的電氣傳
動系統設計》．電氣技術，2007
萬方數據 0lI| i 磐 } i ； 127
電氣傳動系統控制線路的設計
作者： 艾鐵偉
作者單位： 黑龍江信息技術職業學院,黑龍江哈爾濱,150025
刊名：
科技與企業
英文刊名： Science-Technology Enterprise
年，卷(期)： 2011(10)
