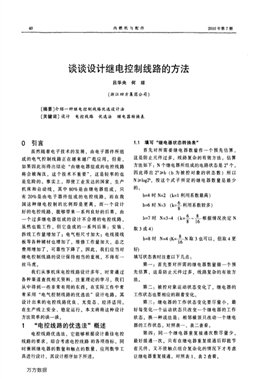

內燃機與配件2010年第7期
談?wù)勗O(shè)計繼電控制線路的方法
呂華央何瓊
(浙江四方集團公司)
[摘要]介紹一種繼電控制線路優選設計法
[關鍵詞]設計電控線路優選法繼電器轉換表
0 引言
雖然隨著電子技術的發展．由電子器件所組
成的電氣控制線路正在越來越廣范應用，但是．
如果因此而得出結論“由繼電器組成的電控線路
將會被淘汰。這個技術不重要”，這是輕率的也
是危險的。事實上，即使工業發達的國家，生產
機床和自動線．其中80％是由繼電器組成。只
有20％是由電子器件組成的電控線路。而在我
國這種繼電控制的比例即是更高。而一個設計
好的電控線路．能夠帶來一系列良好的后果，由
一個過多繼電器組成的設計不合理的電控線路，
雖然也能工作。但它造成的一系列后果：安裝、
拆線工作量增加了：電氣柜尺寸加大；電線接線
板等各種輔材也增加了。維修工作量加大，總之
費用增加了，可靠性下降了。因此，我們應當對
繼電控制線路的設計保持相當?shù)闹匾?。不得有?
絲馬虎。
我們從事機床電控線路設計多年．時常通過
各種渠道查找相關資料．注重理論的學習，我們
從中得到一些非常有用的東西。在實際工作中常
常采用“電氣控制線路的優選法”設計電路。其
設計出來的電控線路優良、無競態、經濟適用。
在生產線上安全、穩定運行。本文將將這種設計
方法簡單的談一談。
1 “電控線路的優選法"概述
電控線路優選法。它能夠根據設計最佳電控
線路的要求，綜合考慮電控線路的各項指標，同
時兼顧繼電器的數量和觸點的數量，應用數學工
具進行設計，其設計程序如下所述。
1．1填寫“繼電器狀態轉換表”
首先對所需要繼電器數量作一個預先估算，
這是防止元件過多，線路復雜的有效方法。估算
方法如下：N個繼電器所組成的電路狀態是2“個，
因此得出2“≥b(b為被控對象的狀態數)所以
N≥l0926．按這個式子所定的繼電器數量是最少
的。
b=4時N=2(k=l利用系數最高)
b=6時N=3(k=．}利用系數較多)
b=7時N=3～4(k=可6“音根據情況決定N
取3或4)
b=8時N=4(K=魯N取3也可以，但取4更
好)
填寫狀態表時注意以下幾點：
第一：首先要對所需的繼電器數量做一個預
先估算，這是防止元件過多．線路復雜的有效方
法。
第二：被控對象運動狀態變化了．繼電器的
工作狀態也要相應的跟著變化。
第三：繼電器的工作狀態變化要盡量小。最
好每變化一個運動狀態只改變一個繼電器的工作
狀態。換一種說法是：相鄰橫頂只改動一個繼電
器的工作狀態。對照表一、表二查看。
第四：同一個繼電器重復接通次數盡量少，
最好接通一次。只有在繼電器重復接通后即能節
省元件，又不使觸點組合復雜化的情況下才考慮
讓繼電器重復接通。對照表1、表2查看。
萬方數據
呂華央何瓊：談?wù)勗O(shè)計繼電控制線路的方法41
表1
執行元件電器轉換唐號繼電器
狀態
CTl CT2 CT3 XK2 XK3 XKl 兒J2
快進+ +
工進+ + + + +
快退+ + +
原位停止+
袁2
狀態Jl J2 J3 利用價值
l
2 +
3 + +
高
4 +
5 + +
6 +
7 + +
低
8 + + +
上面提到N個繼電器所能排列的2一狀態中其
中一部分份狀態利用價值是高的，另一部分狀態的
利用價值不高的。利用價值高的狀態指：繼電器只
接通一次所能排列出來的那一部分狀態，在N個繼
電器這一部分狀態有2N個。利用價值低狀態是指：
由繼電器重復接通后所能排列出來的那一部分狀
態。在N個繼電器中這一部分有(2N-2N)個。我們應
運用“優選設計法”必然是選用利用價值高的狀態．
舍棄利用價值低的狀態。
1．2識別主信號和副信號
表填好以后．電控線路完全在表的指導下進行
設計。我們規定：狀態轉換時動作那個繼電器叫主
信號繼電器，它發出的信號叫主信號。主信號狀態
轉換后改叫副信號，再推下去狀態轉換時該副信號
叫備用信號，也就是說主信號，副信號只有一個，而
備用信號有多個。
如果執行元件需要接通，繼電器狀態轉換表．
規定時的主信號繼電器是接通的，就用繼電器的常
開點：如果繼電器轉換表，規定時的主信號是斷電
狀態就用繼電器的常閉點，借用一個副信號為常開
點。
如果執行元件要斷電，繼電器轉換表，規定此
時的主信號的繼電器是接通的，就用繼電器常閉
點：繼電器轉換表，規定此時的主信號繼電器的斷
電狀態。就用繼電器的常開點。
只有在單獨用主信號不能和其它狀態相區別
時，才需要使用副信號，在轉入新狀態后，副信號繼
電器仍然接電，往往是繼續借用它的常開點。
1．3控制線路的形成
識別了控制點運動狀態轉換的主信號和副信
號后，就可以直接畫出具體的線路了。表3與線路
圖的形成過程如下：
表3
較毫-t-t毒h_ 蛙奠的形戚過程
t一■● ^竹噍■
在這個階段仍然需要一些經驗。因為有了這個
表作指導，對經驗的依賴就減少了，即便是經驗不
十分豐富的設計者，在“表”的輔導下也能較快的設
計出較好的線路來。在這個階段還需要考慮電控線
路的“向前”“向后”“停止”和單獨調整的功能。
以上是液壓滑動臺的電控線路的設計方法。組
合機床通常情況是：一臺機床由幾個獨立的運動部
件組成，可以按各個運動部件各自填一個“表”，然
后把各個控制環節聯系起來。也可以合起來填一個
“表”，最后形成一個復雜的電控線路。這樣處理的
電控線路不會造成較大的“狀態浪費”。而且差錯較
少，可靠性較高。
2 結束語
“優選設計法”設計出來的電控線路，所需要繼
電器數量和觸點數量都比較少．線路簡單．既省腦
力、又省時間。在設計電路之前“預先設置”，它能夠
把電控線路各個繼電器之間錯綜復雜的邏輯關系，
用一個簡單的表格來組織和確定．減少錯誤的可能
性。因此，這種設計繼電控制線路的方法是一種簡
捷有效、有實用價值的方法。
