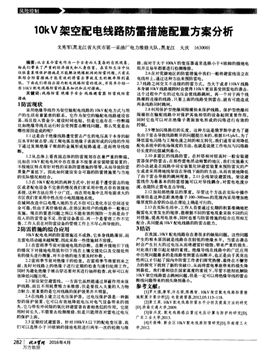

1 0kV架空配電線路防雷措施配置方案分析
戈秀軍(黑龍江省大慶市第一采油廠電力維修大隊，黑龍江大慶163000)
摘要：從古至今雷電作為一個古老而又復雜的自然現象，
給我們帶來了嚴重的經濟損失和人身傷害。在實際生活中僅
僅依靠某項保護措施是不能解抉絕緣配網的防雷問題，只有采
取綜合防雷措施才能有效的將雷擊事故發生的概率降到最
低。下面我們將指出國內配電線路防雷的現狀，并簡單介紹一
些10Kv配電線路防雷的基本知識和應對措施。
關鍵詞：線路防雷絕緣子安全線路避雷器防雷線防雷
措施
1防雷現狀
采用絕緣導線作為架空輸配電線路的10kV配電方式與用
戶的生活有著緊密的聯系。它作為架空的輸配電線路建設容
易，而且投入資金少，建設時間也短。但是它也存在一些弊端
比如絕緣導線在運行時會受到雷擊斷線問題。那么究竟是由
哪些原因造成的呢?
1．1這是由于絕緣線路遭受雷擊產生的電壓高于本身的耐
壓水平時被擊穿，而工頻電弧在絕緣子表面形成的閃絡的作用
下通過發展絕緣子根部的金屬形成短路通道，進而將導線熔
斷。
1．2從總體上看我國總體的防雷規劃存在著嚴重的弊端。
比如在10kV配電電網中存在很多不按要求安裝暗雷裝置的，
不按地區特點有針對性的采取防雷措施的等等，從而導致防雷
質量嚴重低下。因此如何建設安全可靠的防雷措施要與當?shù)?
的實際情況相結合。
1．3在10kV配電網的兩種方式中，針對易于遭受雷擊的地
區或者配電設備不完善的情況我們常采用中性點非有效接地
系統，這種方法應用十分廣泛。而在用電集中且用電需求大的
市區我們常采用中性點經小電阻接地系統。
在城網改造中以電纜入地的方式不但可以美化市區空間還安
全可靠，但由于其價格較高，在郊區和用戶的線路中一般難以
實施?，F(xiàn)在的雷患問題之所以不能有效的預防一方面是由于
投入的防雷資金不足，防雷設備落后，再一個是管理工作不完
善，工作人員在對防雷設備的管理工作上不盡心所導致的。
2防雷措施的綜合應用
10kV配電電網的防雷措施還不成熟，它本身線路薄弱，而
且雷電活動越來越頻繁，因此采取一些措施刻不容緩。
2．1在雷雨季節前對接地電阻的診斷。在斷開按地引下線
的情況下對接地電阻值和引下線在土壤交接處以及交接處所
有的接頭進行測量，對不合格的地方要及時補救。
2．2雷雨季節前對絕緣子的檢查。在雷雨季節將要到來之
前，及時對線路上的絕緣子進行定期的檢查與清掃處理工作。
同時為避免絕緣子被擊穿還要對其進行抽樣檢查，此舉可以有
效降低問題出現。
2．3架設架空避雷線。一方面它雖然能通過屏蔽作用來保
護線路，而且不用耗費精力來維修，但是要投人大量的人力物
力財力，更重要的是它對線路的保護效果并不明顯。
2．4在線路上建立過電壓保護器。過電壓保護器是一種新
型的保護裝置，它可以有效地降低電壓對電氣設備帶來的損
失，它與帶有外間隙的氧化鋅避雷器有著相類似的作用。它使
用時間長久，不需要去檢測維修，但是只能用在對雷電過電壓
的保護上面。
2．5定期校試避雷器。針對100kVA以下的配電變壓器，我
們可以選擇小于10歐姆的接地電阻進行兩年一次的檢測與維
修，而對于大于100kV的變壓器通常選擇小于4歐姆的接地電
阻并且每年都要進行檢測維修。
2．6在對荒僻地區的防雷措施中我們一般將避雷線設立在
電線桿上，通過這種方法來預防雷電。
2．7線路之間交叉不連接的防雷方式。當大于或者110kV線路
本身被10kV線路橫跨時會使得110kV更容易受到雷電的襲擊，
這個過程中產生的過電壓會使線路跳閘。再一個對于兩個線
路橫跨連接的線路，只要上面的線路受到雷擊，就有可能造成
兩條線路同時跳閘。
2．8利用保護型絕緣間隙橫擔來保護線路。保護型絕緣間
隙橫擔在輸配線路中對保護其他相鄰的設備起到重要作用。
同時它也可以對在絕緣子表面放電形成的閃絡進行有效的
控制。
2．9增加閃絡路徑的長度。這種方法是俄羅斯學者為了避
免由于雷擊導致線路斷開的問題提出來的，根據E=Uph／L，為了
降低雷電閃絡與工頻電流之間的相互轉化，我們通常采用降低
配電系統中的電場強度的方法，也就是說使工作電壓與閃絡路
徑長度的比值減到最小。
2．10多雷區的線路防雷。在桿塔相對較高時一般安裝避
雷器保護防雷擊；在那些雷電活動頻繁的地區，我們實施最大
的辦法就是在線路中間安裝氧化鋅避雷裝置來預防雷災的產
生或者采用將地線架設在導線下面的的方法，從而有效地降低
了由于雷擊導致的跳閘現象。2．11全線架設避雷線。架設避
雷線作為最基本的防雷措施可以對導線耦合，對雷電電流分
流，也能防止雷電直擊導線。
2．12加局部絕緣層的厚度。盡管這個方法在實際中操作
困難但是這種在距離絕緣子100～300姍的范圍內采用增加絕
緣厚度防擊穿的辦法在理論上確是可行的。
2．13在實際生活中，工作人員要通過長期的積累準確地把
握雷電災害發生的規律，能根據不同的雷電現象采取不同的應
對措施，提高用電效率，同時也要與防雷措施的綜合應用相互
配合，共同提高10kV配電線路的防雷擊能力。
3結語
在我國，10kV配電線路存在著很多的缺陷問題。這些問題
產生的根本原因就是線路存在較低的絕緣水平。當雷擊襲擊
時會產生巨大的過電壓從而將避雷針燒毀，帶來嚴重的損失，
對此我們要引起足夠的重視。絕緣導線在線路中的廣泛應用
中出現問題最多的是線路受到雷擊而斷開，也正是由于其突出
性所以才引起了國內外防雷工作者們探究熱情，最終在不懈努
力的探究下找到了新的突破口，從而將雷電事故帶來的損失降
到最低。我們要相信在國家高度的重視下，盡管不能徹底解除
10kV架空線路雷擊跳閘問題，但是一定可以將絕緣導線的雷擊
斷線問題帶來的損失降到最小。
參考文獻：
[1】羅大強，唐軍，許志榮，陳德智．10kv架空配電線路防雷措
施配置方案分析[J]．電瓷避雷器，2012，05：113～l 18．
[2】黃蘭英．10kV配電線路防雷水平分析及提高方法的研究
【D】．西南交通大學，2009．
[3】徐興發．配電線路感應雷過電壓計算與防護的研究【D】．
廣東工業大學，2013．
[4】關俊峰．新會區10kV配電線路防雷研究fD】．華南理工大
學，2012．
