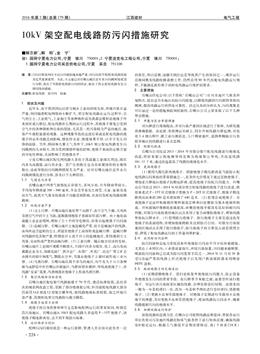

１０ｋＶ架空配電線路防污閃措施研究
■解志新１，解　明２，金　寧３
■１．國網寧夏電力公司，寧夏　銀川?。罚担埃埃埃?；２．寧夏送變電工程公司，寧夏　銀川?。罚担埃埃埃保?
３．國網寧夏電力公司吳忠供電公司，寧夏　吳忠　７５１１００
摘　要：污閃對配電網安全運行的威脅越來越嚴重，因污閃而導致配電線路故障
及危害愈演愈烈。為此，本文通過對石嘴山地區近年來污閃跳閘情況進
行分析，找出了導致配電線路污閃的因素，提出了防止配電線路發生污
穢閃絡的措施。
關鍵詞：配電線路　防污閃　措施
１　現狀及問題
近年來，由于我國國民經濟與城鄉工業的持續發展，環境污染日益
嚴重，同時隨著配電網絡的不斷擴大，架空配電線路在運行過程中，空
氣的塵土，工業廢氣，工業煙塵等各種微粒或鳥糞都會堆積在絕緣子外
表面形成污穢層，配電線路在長期的運行過程中，其絕緣子難免會受到
空氣中的各種微粒和塵埃的侵蝕，尤其是一些污染較為嚴重的地區，極
易產生微粒黏著的現象。這種現象導致的直接后果就是配電線路的絕
緣子的基本功能受到影響，憎水性變差、絕緣效果不佳，以至于發生閃
絡的故障。另外，陰雨和大霧天氣條件下，１０ｋＶ架空配電線路發生污
閃跳閘的幾率較大，因為受到潮濕環境的影響，絕緣子表面的金屬含量
的導電性增強，從而影響了其絕緣水平。
寧夏石嘴山地區配電網線路大多處于高載能工業園區周邊，園區
內多為高載能、高污染企業。其產生的粉塵也為具有腐蝕性的金屬性
粉塵，由此導致的污閃跳閘情況尤為嚴重。經對石嘴山地區近年來污
閃跳閘情況進行分析，涉及以下幾種原因。
１．１　氣侯變化異常
石嘴山地區四季氣候情況差異很大，多風少雨，且年降雨量較小，
平均每年降雨量２００～３００毫米，冬春季節易發生雨雪、大霧、霧凇及凍
雨天氣，此類天氣易導致絕緣子功能受到影響，從而引發配電線路故障
跳閘。
１．２　環境污染嚴重
（１）塵土污穢。石嘴山地區地處賀蘭山腳下，由于空氣干操，大風吹
等使空氣中的塵土飛揚，逐漸落到絕緣子表面而形成污穢。由于地處高
載能工業企業周圍，增加了塵土中的導電物質，容易引起絕緣子污閃故
障。（２）鹽堿污穢。石嘴山地區土地鹽堿化嚴重，處于鹽堿地區的線路，
由風吹起含鹽粒的塵土，積淀在絕緣子上面而形成鹽堿污穢。鹽堿污穢
對線路的危害較嚴重，特別是沙土或半沙土的鹽堿地區，常因遇到塵土
風暴，從而形成嚴重的鹽堿污穢。（３）工業污穢。隨著地方經濟的發展，
石嘴山地區工業園區規模不斷增大，且園區內多為煤炭、化工、高污染高
載能企業為主，如碳化硅廠、鐵合金廠、水泥廠、焦化廠、冶金廠等工礦企
業排出的煙塵和廢氣，飄散在空中，當落在絕緣子上面時就形成工業污
穢。（４）鳥糞污穢。石嘴山地區屬于多鳥的地區，每年有幾十萬只各種
候鳥成群集中在石嘴山沙湖地區，鳥群停留在橫擔、導線或絕緣子上，在
線路“安家”筑巢，鳥糞則落在絕緣子上形成鳥糞污穢。
１．３　架空線路防污標準低
石嘴山地區配電架空線路始建于７０年代，建設標準較低，雖經多
次的城農網改造工程，更換了部分絕緣架空線，但目前配電線路大部分
仍采用ＬＧＪ型或ＬＪ型架空裸導線，使線路絕緣標準較低，加之環境污
染嚴重，致使配電架空線路防污能力降低。
１．４　絕緣子選型不合理
絕緣子的自身質量和型號也是影響配網運行的重要原因，特別是
高污染地區。石嘴山地區１０ｋＶ配電線路大多選用Ｐ－１５Ｔ絕緣子，該
絕緣子爬電距離短，達不到Ⅴ級防污標準。
１．５　運行維護不到位
配網污閃歸根結底是一種運行故障，管理人員應該對此負有一定
的責任，所以巡視、清擦不到位也是導致其產生的原因之一，現在運行
巡視周期及線路檢修清擦工作，仍然沿用９０年代的配電線路運行規
程，不能滿足新形勢下的配電線路運行維護的要求。
２　主要措施
石嘴山供電公司（以下簡稱“石嘴山公司”）針對本地區氣候及環
境特點，提出適合本地區的防污閃措施，以降低線路因污閃原因?qū)е碌?
跳閘，提高線路運行的供電可靠性。經過認真的分析認為，污閃現象是
可以通過一定的措施預防和控制的，石嘴山公司主要采取了以下幾種
整治措施。
２．１　開展污區分布圖調查
對污穢進行現場勘查，并對污染嚴重的區域進行了取樣，為研究提
供準確數據。在鹽密、灰密測試基礎上，同步開展線路污穢監測，對處
在３、４級污穢區、距工業污源較近、人口稠密地區、道路兩側揚塵污染
較多地區的線路進行重點監測。
２．２　絕緣化改造
石嘴山公司經過２０１３－２０１４年對部分架空配電線路進行絕緣化
改造，將原來架空配電裸導線更換為絕緣架空導線，共改造線路
１８１１２千米，通過改造提高了線路的絕緣化水平。
２．３　更換絕緣子
（１）使用大爬電距離絕緣子。調整絕緣子爬電距離是當前防止配
電線路污閃事故的重要措施之一，在條件允許情況下通過更換絕緣子，
增加重污穢地區絕緣子的爬電距離，提高絕緣子的抗污閃能力。石嘴
山公司經過２０１３－２０１４年對部分架空配電線路的絕緣子進行改造，將
原來老式Ｐ－１５Ｔ針式絕緣子更換為Ｐ－２０Ｔ針式絕緣子，絕緣子爬電
距離由原來的２８０毫米增加到了４４０毫米。（２）使用合成絕緣子。合
成絕緣子是由環氧玻璃纖維棒制成芯棒和以硅橡膠為基本絕緣體構
成。環氧玻璃纖維棒抗張強度高，硅橡膠絕緣傘裙具有良好的耐污閃
性能，對部分污染較重的地區試點采用了復合硅橡膠絕緣子，增加線路
整體抗污穢水平。（３）使用防污絕緣子。防污絕緣子主要是通過改變
絕緣子的表面結構，并增加絕緣爬距來達到防污目的。對部分污染較
重的區域試點采用了防污絕緣子，防污絕緣子的主要優點就是使用方
便，降低了配電線路運行的工作量和維護量。
２．４　采用防污閃涂料
防污閃涂料是電力系統設備外絕緣防污閃必不可少的補救措施，
尤其在工業園區內，工業排放量加大，環境污染加重，污閃越來越頻繁。
噴涂防污閃涂料已經成為防污閃重要手段之一，２０１４年１１月對３９條
受污染最嚴重的線路上針式絕緣子以及用戶跌落保險器采用噴涂
ＰＲＴＶ涂料。
２．５　做好絕緣子的定期清掃
（１）定期清擦絕緣子。清掃是恢復外絕緣抗污閃能力，防止設備
外絕緣發生污閃的重要手段。在污穢季節來臨之前，逐基登桿清掃絕
緣子。對運行在污染較重區域的線路，合理安排清掃周期。由原來的
一般為一年春檢清掃一次，改為一年春秋季兩次進行登桿清掃，清擦絕
緣子。（２）更換不良和零值絕緣子。對絕緣子定期進行零值和不良絕
緣子的測量，及時更換不良和零值絕緣子，增加線路抗污閃水平，確保
線路能耐污閃的絕緣水平。
２．６　加強線路運行維護
加強線路的巡視力度，石嘴山公司按照線路運維范圍，督促各運行
單位負責對污染地區線路在特殊氣候條件下進行特殊巡視，確保線路
安全穩定運行。根據天氣情況不定期安排特巡、夜（下轉第２２８頁）
·２２４·
２０１６年第２期（總第１７９期）　　　　　　　　　　　　　　江西建材　　　　　　　　　　　　　　　　　　　　電氣工程
按“三下采煤規程”建（構）筑物保護煤柱留設第２４條（第２點）規
定，為了不讓山體采動形成的山體滑坡對建筑物的各種影響。因該礦
區存在９層可采煤層，需重復采動，故移動角減小５－１０°。
根據建（構）筑物保護煤柱留設第１９條附表５－３及第２４條（第２
點）的有關規定確定移動角。走向（δ）為７０°～７５°，取平均值７３°；上山
（γ）為７０°～７５°，取平均值７３°；下山（β）＝（δ）－（０６－０７）α，取下
山（β）＝（δ）－０６α；
礦區層煤傾角（α）２０－３０°，取平均值２４°。
依據上述取值求得，走向（δ）＝７３°；
上山（γ）＝７３°－７°＝６６°；
　　下山（β）＝（δ）－０６α＝７３°－０６×２４°－２°＝５７°。
按移動角采用垂線法設計建筑群保護煤柱。然后按移動角采用垂
線法公式求得的數據投影到平面圖上所圈定的范圍為劃分的建（構）
筑物保護煤柱，即為劃分的禁采區范圍。
４　結束語
本章從采動滑移機理、滑移向量分析及采動滑移基本規律幾個方
面對山區采動滑移理論做了簡要介紹，并根據理論分析結合實測數據
探討了地形對地表建筑物的影響規律，做出如下結論：建筑物位于山谷
位置或變坡點時，采動滑移引起的變形較為嚴重，建筑物極易受到破
壞；建筑物位于山頂時，采動滑移引起的變形值較小，建筑物相對更安
全。
參考文獻
［１］洪銘．山區村莊保護煤柱留設及采動影響變形預計［Ｊ］．煤炭與化
工，２０１４，０７∶１－４．
［２］秦韶芬．山區地形對采動建筑物的影響及保護煤柱留設研究［Ｄ］．
太原理工大學，
檪檪檪檪檪檪檪檪檪檪檪檪檪檪檪檪檪檪檪檪檪檪檪檪檪檪檪檪檪檪檪檪檪檪檪檪檪檪檪檪檪檪檪檪檪檪檪
２０１５．
（上接第２２４頁）巡、加強監視，保障地區電網平穩運行，為防污閃事故
的發生及安全輸送優質、可靠的電力能源，打下堅強的基礎保證。
３　效果評價
２０１４年１月－１１月，因污閃原因石嘴山地區配電線路共發生跳閘
５６次，在２０１４年１１月份對上述線路通過更換絕緣架空線、更換絕緣
子、噴涂ＰＲＴＶ等技術措施和加強線路運行維護工作后，截止目前，因
污閃原因?qū)е碌奶l僅發生了１０次，降低了４６次，降低率為８２１％，
線路耐污閃水平得到顯著提高。
４　結論
石嘴山地區主導產業為能源化工業，常年排放的工業粉塵、煙塵威
脅著配電網安全運行，配電線路受大氣污染和氣象條件的影響比較大，
容易發生配電線路污閃現象，致使配電線路發生故障，影響配電線路的
正常運行。以上介紹的石嘴山電公司積極開展污區分布圖繪制和修
訂、絕緣化改造、更換絕緣子、噴涂防污閃涂料、線路清掃以及加強線路
運行維護等工作。通過多項措施的大力實施，強化配電設備的絕緣配
置水平，認真分析污閃原因，不斷總結經驗，多措并舉，采取各種有效防
治措施，結合實際狀況降低并消除污閃事故，確保了石嘴山地區配電網
絡安全供電。
參考文獻
［１］蘭成杰，王政．送配電線路運行與檢修［Ｍ］．中國水利水電出版社，
２００９．
［２］朱德恒，嚴璋．高電壓絕緣［Ｍ］．北京：清華大學出版社，１９９２．
［３］張仁豫．絕緣污穢放電［Ｍ］．北京：水利電力出版社，１９９４．
［４］汪泉．配網線路防污閃分析及防護措施［Ｊ］．中國電力教育，２０１１
