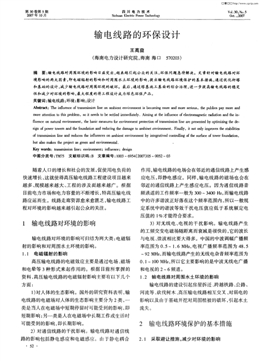

第2O3007卷年第1O5月期 四 川 電 力 技 術
Sichuan Electric Power Tec hnology
Vo1．30。No．5
Oct．。2O07
輸電線路的環保設計
王高益
(海南電力設計研究院，海南?？?70203)
摘要：輸電線路對周圍環境的影響日益突出，越來越引起公眾的關注，環保問題急待解決。文章針對輸電線路對環
境影響的兩大因素，即電磁輻射的影響和對周圍水土環境的影響，提出輸電線路環境保護的基本措施，通過優化桿塔
和基礎的設計，減少輸電線路對周圍環境的破壞。最后，通過塔基施工基面的綜合治理，進一步提高輸電線路的穩定
性和減少對環境的影響，最大程度的將工程設計成為綠色環保產品。
關鍵詞：輸電線路；環境；影響；設計
Abstract：The influence of uansmision line on ambient environment is becoming inoi'e and more serious，tie publics pay more and
more attention to this problem，SO it needs to be settled immediately，Aiming at the influence of electromagnetic radiation and tile in—
fluence on ikatural environment．the basic nleaSUlE：S for envirenment protection of transmission line踴presented by optimi~ g tie de—
sign of power towels and tile foundation and reducing tile damage to amhinet environment．Finally，it not only improves tie stabilities
of transmission line and reduces the influences on ambient environment by integratived controlling of tie surface of tower foundation，
but also makes the project as green and environmenta1． ．
Key words：transmission line；environment；influence；design
中圖分類號：TM75 文獻標識碼：B 文章編號：1003—6954(20O7)05—0052—03
隨著人口的增長和社會的發展，促使用電負荷的
快速增長，這就使得高壓輸電線路工程建設項目越來
越多、規模越來越大、工程的涉及面越來越廣。根據
目前電力市場和電力容量的不斷增長，特高壓輸電線
路應運而生。線路走廊資源愈來愈匱乏，輸電線路工
程對環境的影響越來越引起公眾的關注。
1 輸電線路對環境的影響
輸電線路對環境的影響可歸結為兩大類：電磁輻
射的影響和對周圍水土環境的影響。
1．1 電磁輻射的影響
高壓輸電線路的電磁效應主要是通過電場、磁場
和電暈等3種形式來起作用的。根據目前所掌握的
資料，高壓輸電線路的電磁輻射影響主要有以下幾個
方面：
1)對人體的生態影響。國外的研究資料表明，輸
電線路的電磁場對人體的生態影響主要分為2類，一
類是當人在電磁場中短期停留時可能受到的影響，即
短期影響；另一類是人在電磁場中長期工作或生活時
可能受到的影響，即長期影響。
2)對通信線路的干擾影響。輸電線路對通信線
路的影響包括靜電感應和電磁感應。由于靜電耦合
· 52 ·
作用，輸電線路的電場會在鄰近的通信線路上產生感
應電壓，即靜電感應。同樣，輸電線路的磁場也會在
鄰近的通信線路上產生感應電壓。因為通信線路音
頻通道的工作頻率一般為300～34OO Hz，而輸電線路
中的許多諧波正好落在這個頻率范圍內，所以一般規
定系統中的諧波等效干擾電壓值應低于系統額定電
壓值的1％才能符合要求。
3)對無線電、電視的干擾影響。輸電線路產生
的工頻交變電磁場隨距離而衰減是很快的，它的波長
與電視、微波相比要大得多。中國的中波調幅廣播頻
率范圍為0．5～1．6 MHz，電視廣播頻率范圍為48．5
～ 92 MHz，而輸電線路產生的無線電雜音頻率范圍為
0．1～100 MHz，所以它主要影響的是中波無線電廣播
和電視的2～6頻道。
1．2 輸電線路對周圍水土環境的影響
輸電線路的建設引起房屋拆遷、跨越鐵路、公路、
河流等、砍伐樹木、高壓輸電線路相互交叉、對弱電的
影響以及由于基礎開挖對周圍植被的破壞，引起水土
流失
2 輸電線路環境保護的基本措施
2．1 采取避讓措施，減少對環境的影響
維普資訊 http://www.cqvip.com
第3O卷第5期
20O7年1O月
四川電力技術
Sichuan Electric PowerTec hnology
Yo1．30。No．5
Oct．。2OO7
實際上就是對路徑進行全方位的優化，最大限度
地減少對環境的影響。利用先進技術(例如海拉瓦技
術)對路徑方案進行綜合比較，對一些環境敏感區【 j
采用避讓措施。
2．2 盡量避開陡坡及不良地質段
在選線和定位時，塔位應盡量避開地質斷裂帶、
塌方、滑坡、沖溝、陡坡等地段。邊坡太陡時，需降基
5～l0 m甚至更多才能滿足基礎保護范圍要求，不良
地質段如必需在這些地段定塔位，應采取可靠的治理
措施。
避開的方法：另行選線；用直線轉角塔；用在塔頭
間隙及負荷允許條件下帶小轉角(一般所帶轉角極
小)的直線塔等。
2．3 事先做好輸電線路對環境影響的各項評價工作
隨著國民經濟的不斷發展，對輸電線路的要求越
來越高，對涉及外部條件的環境影響評價、壓覆礦產
評估、地質災害評估、文物調查及評估、河勢分析及防
洪影響評估、地震安全性評價等工程前期工作都需得
到相關行政管理部門的許可批準后，工程才能實施。
2．4 控制電磁輻射的影響和可聽噪音
輸電線路的電磁輻射影響包括電場效應(合成場
強、離子流密度、人或物體感應電壓)、無線電干擾、電
視干擾及可聽噪音。減少電磁輻射的影響主要是控
制輸電線路的地面場強和地面處的感應電壓。因此，
在設計時，應對桿塔的對地距離、電氣絕緣配合、風偏
搖擺角、防雷嚴格按照規程規范執行，對局部地區應
進行場強實測或當?shù)刈咴L，對影響人生財產安全的地
段應采取局部加強，提高設計標準或采取預防措施。
2．5 減少線路走廊寬度
沿線開發區、各種不同類型的保護區、房屋、各種
不同電壓等級的輸電線路、弱電通信工程及光纜、鐵
路、公路、不同等級的河流星羅棋布，輸電線路的路徑
選擇越來越困難。因此，輸電線路在系統及規劃要求
容許的情況下，盡量采用同塔雙回或多回路設計，目
前在西方發達國家，雙回或多回路線路已習以為常。
為縮小輸電線路的走廊寬度，單回路線路宜采用酒杯
塔和貓頭塔，同時可采用中相“V”串，邊相“V”串等；
在雙回路及多回路線路中，宜采用占線路走廊較小的
導線垂直排列的形式，在低電壓和高電壓同桿架設
時，低電壓應架設在下方，以減少電磁干擾和走廊寬
度。
2．6 高跨樹林
以往送電線路在跨越樹木時，一般都采用砍伐，
即在線路走廊范圍內剃光，嚴重破壞森林植被，引起
水土流失，破壞自然環境，工程綜合費用增加很大。
隨著國家對森林植被嚴格控制濫砍濫伐，輸電線路跨
越樹木一般均采用高跨方案，根據各種樹木最高自然
生長高度，確定跨越樹林弧垂對地距離及桿塔的呼稱
高。據統計，高塔跨越方案不僅有較好的社會效益，
保護國家日益匱乏的森林資源，而且有較好的經濟效
益。
3 桿塔和基礎的設計
3．1 設計高低腿桿塔
輸電線路經過的地形各色各樣，地形也千差萬
別。當鐵塔位于斜坡或臺階地時，塔腿之間會形成高
差，這就要用高低腿來平衡，高低腿在四個任意方向
都可以連接(圖1)。目前塔腿級差一般設計為1．5
m，長短腿的最大差值可達為10．0 m，而地面高差是
任意值，當長短腿不能完全平衡地面高差時，一方面
可將部分主柱露出地面，另一方面塔腿級差可縮短為
1．0 m，長短腿的最大差值也可以擴大，做到不開方或
少開方。
對于坡度較大的地形，塔腿長短腿已用到最大高
差，仍不能平衡地面高差時，可采用長腿對應基礎主
柱升高的辦法來平衡過多的高差，必要時可做特殊基
礎，在基礎設計無法滿足或其他具體因素主柱不宜升
高時，可對短腿所在基而做適當開方。
圖J 高低腿鐵塔
3．2 采用V串布置，限制線路走廊
· 53 ·
維普資訊 http://www.cqvip.com
第3o卷第5期
2OO7年10月
四川電力技術
Sichuan Electric Power Technology
vo1．30。No．5
Oct．。2OO7
線路經過居民區、發達地區、林區，為減少沿線房
屋拆遷及對沿線生態環境的破壞，盡量減少林區砍伐
量和賠償費用，必須減小走廊通道。采用V串布置
可縮小線路線間距離、減少走廊寬度，不僅可減少樹
木砍伐量，同時還可減少房屋拆遷等其它線路走廊清
理費用。因此，在房屋集中地段及森林地段等地形條
件受限時，鐵塔型式考慮采用V串布置。I型串和V
型串布置比較，I串的絕緣子片數比V串絕緣子片數
少；V串布置的主要優勢是通道寬度比I型串布置的
通道寬度約減小5 m左右，減少了房屋拆遷和林木砍
伐量，減少了對自然環境的破壞，有利于施工運行和
維護，有較好的社會效益和經濟效益。因此，使用V
型串布置是必要和合理的。
3．3 設計原狀土基礎，減少開挖土體
輸電線路工程通過山區，大部分塔基地處近山頂
的山坡上或山頂，大開挖的基礎型式不僅基面保護范
圍大，而且基坑、基面的土石方量大大增加。山區的
地質情況大多為不同風化程度巖石、巖石的殘積層或
覆蓋層，通常為硬塑及堅硬狀態的粘性土覆蓋層或巖
石的殘積層(無地下水)，這樣的地質條件非常適宜做
原狀土基礎，如巖石嵌固基礎、直柱或斜柱粘性土全
掏挖基礎、巖石錨桿基礎等。這類基礎都避免了基坑
大開挖，充分利用原狀土力學性能，提高了基礎抗拔
能力，減少了土石方開挖量，施工不用模板或少用模
板，簡化了施工工藝。更為重要的是塔位原狀土未受
破壞，有利于塔基穩定，沒有對環境產生不良影響，有
顯著的社會、經濟和環保效益。
3．4 設計深埋基礎，減少基礎降基
在以往的線路設計中，山區塔基降基應考慮基礎
保護范圍內將基礎降為同一作業面，使用深埋基礎，
配合鐵塔高低腿的使用，降基值只計算到腿部出土點
高差，保護范圍的高差采用深埋主柱，基礎降基大幅
度地減小，而且桿塔的高程相應的提高了，降低了桿
塔呼稱高。
3．5 采用塔腳架加高主柱基礎
在加高基礎不夠的情況上，特別設計了塔腳架，
采用格構柱的結構形式?；炷良痈呋A(chǔ)加高超過
2．0 m后，由于偏心彎矩的增大而導致基礎主柱截面
和鋼筋量都很大，而鋼結構塔腳架能充分發揮鋼材的
特性，并具有結構自重輕，簡化施工工藝的優點。根
據特別陡峭地形的需要，合理使用塔腳架加高主柱基
礎，經濟和環保效果將更為顯著。
· 54 ·
3．6 現場定位
現場定位是保證環保設計的一個重要環節，通過
各個專業的設計人員共同對現場的測量，精確確定降
基高度、基礎加高量及鐵塔高低腿的配置，最大程度
地將工程設計成為綠色環保的產品。
4 施工基面的綜合設計
4．1 基面處理
基面土石方大量開挖，不但破壞了塔位原有的天
然植被，而且使原穩定土體受到擾動。開挖土石方后
的斜坡以及高低腿之間的坡面，暴露在大氣中，在雨
水的沖刷下，容易產生水土流失和塌方。同時，大量
的基面挖方棄土堆積在基面邊坡上，增加了邊坡附加
壓力，在雨水浸蝕下，容易產生坍方和滑坡，總之，基
面大量挖方，破壞了原有土體穩定狀態，給線路安全
運行帶來隱患，而且很不經濟。因此目前基礎設計中
提出四個塔腿分別降基的概念，在考慮施工作業面以
及邊坡穩定點后，塔基基礎分坑應形成四個小基面，
基坑中間的土體只要不影響鐵塔的安裝可完全保留。
4．2 基面排水
4．2．1 基面外設排水溝
通暢基面排水，有利于基面挖方邊坡及基礎保護
范圍外臨空面的土體穩定。塔位有坡度時，為防止上
山坡側匯水面的雨水、山洪及其他地表水對基面的沖
刷影響，除塔位位于面包形山頂或山脊外，均需在塔
位上坡側(如果基面有降基挖方，距挖方坡頂水平距
離(3m處)，依山勢設置環狀排水溝，以攔截和排除周
圍山坡匯水面內的地表水。
4．2．2 基面內留排水坡度
施工時是按水平面的形式操平基面，還有少數基
面出現內低外高的情況，以致造成基面排水不暢而積
水。應對降基挖方的基面作出留有內高外低的排水
坡度的規定，坡度一般為0．5％ ～j．O％。
4．3 護坡
護坡通常沿塔位周圍自然山坡或基面挖方后的
緩坡面用坡石砌筑，對塔基邊坡起保護作用，防止邊
坡被雨水沖刷或由于風化而剝落坍塌。
4．4 擋土墻
擋土墻的作用是把土擋在指定范圍。在山區，塔
位降基開挖基面土方破壞了原有土體穩定平衡狀態，
或基礎臨空面邊坡陡峻，易于崩坍， (下轉第60頁)
維普資訊 http://www.cqvip.com
第3o卷第5期
2007年lO月
四川電力技術
Sichuan Electric PowerTechnology
、ro1．30。No．5
Oct．。2007
軟件化和信號數字化的內容，完全摒棄了常規變電所
中各種機電式、機械式、模擬式設備，大大提高了二次
系統的可靠性和電氣性能。操作、監視完全微機化，
且方便地通過人機聯系系統(MMI)對變電所實施監
視和控制。
2)通信局域網絡化、光纜化。計算機局域網絡技
術和光纖通信技術在綜合自動化系統中得到普遍的
應用。因此，系統具有較高的抗電磁干擾的能力，能
夠?qū)崿F(xiàn)高速數據傳輸，滿足實時性要求，組態更靈活，
易于擴展，可靠性大大提高，而且大大簡化了常規變
電所繁雜量大的各種電纜，方便施工。
3)運行管理智能化。智能化的表現是多方面的，
除了常規自動化功能以外，如自動報警、報表生成、電
壓無功調節、小電流接地選線、故障錄波、事故判別與
處理等方面，還具有強大的在線自診斷功能，并實時
地將其送往調度(控制)中心，即以主動模式代替了常
規變電所的被動模式，這一點是與常規二次系統最顯
著的區別之一。
競爭的電力市場將促進新的自動化技術的開發
和應用，在經濟效益的驅動下，變電站將向集成自動
化方向發展。根據變電站自動化集成的程度，可將未
來的自動化系統分為協調型自動化和集成型自動化。
協調型自動化仍然保留間隔內各自獨立的控制、保護
等裝置，各自采集數據并執行相應的輸出功能，通過
統一的通信網絡與站級相連，在站級建立一個統一的
計算機系統，進行各個功能的協調。而集成型自動化
既在間隔級，又在站級對各個功能進行優化組合，是
現代控制技術、計算機技術和通信技術在變電站自動
化系統的綜合應用。所謂集成型自動化系統是將間
隔的控制、保護、故障錄波、事件記錄和運行支持系統
的數據處理等功能集成在一個統一的多功能數字裝
置內，間隔內部和間隔間以及間隔同站級問的通信用
少量的光纖總線實現，取消傳統的硬線連接。
總體來說，綜合自動化系統打破了傳統二次系統
各專業界限和設備劃分原則，改變了常規保護裝置不
能與調度(控制)中心通信的缺陷，給變電所自動化賦
予了更新的含義和內容，代表了變電所自動化技術發
展的一種潮流。隨著科學技術的發展，功能更全、智
能化水平更高、系統更完善的超高壓變電所綜合自動
化系統，必將在中國電網建設中不斷涌現，把電網的
安全、穩定和經濟運行提高到一個新的水平。
3 結束語
隨著電力系統的高速發展和計算機技術、通信技
術的進步，繼電保護技術面臨著進一步發展的趨勢。
其發展將出現原理突破和應用革命，由數字時代跨入
信息化時代，發展到一個新的水平。這對繼電保護工
作者提出了艱巨的任務，也開辟了活動的廣闊天地。
參考文獻
[1] 吳斌，劉沛，陳德樹．繼電保護中的人工智能及其應用
[J]．電力系統自動化，1995(4)．
[2] 張字輝．電力系統微型計算機繼電保護[M]．北京：中
國電力出版社，2000．
[3] 葛耀中．自適應繼電保護及其前景展望[J]．電力系統
自動化，1997，21(9)：42—46．
[4] 楊奇遜．變電站綜合自動化技術發展趨勢[J]．電力系
統自動化，1995，19(10)：7—9．
作者簡介
王曉容，女，講師，從事電力系統繼電保護教學工作。
(收稿日期：2007—08—01)
(上接第54頁)或高低腿間斜坡因基礎根開小無法放
坡，或少數塔位因受線路走廊限制，不可避免地位于
土體穩定差的地段等，由于坡度陡，如砌護坡，不能起
擋土作用，必須砌擋土墻。
5 結束語
要做好輸電線路工程的環境保護工作，必須將環
境保護這一理念貫徹于輸電線路工程規劃、設計、施
· 60 ·
工、運行等全過程中，而設計是整個工程的龍頭，在設
計階段就充分考慮輸電線路工程如何減少或避免對
環境的影響將會達到事半功倍的效果，可避免先污染
后治理的被動局面，減少財產損失，既保護了環境，又
節約了資金，對未來輸電線路的建設提供了很強的指
導意義和參考價值。
作者簡介
王高益(1981一)，男，工學學士，助理工程師，從事高壓輸
電線路的設計與研究。 (收稿日期：2007—08 —10)
