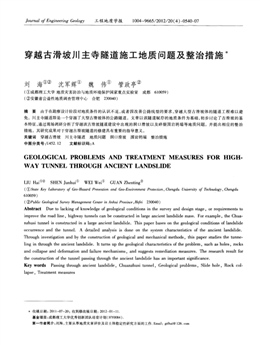

Journal of Engineering Geology 工程地質學報 1004—9665／2012／20(4)一0540—07
穿越古滑坡川主寺隧道施工地質問題及整治措施術
劉 海①② 沈軍輝① 魏 偉① 管政亭②
(①成都理工大學地質災害防治與地質環境保護國家重點實驗室成都610059)
(②安徽省公益性地質調查管理中心合肥230040)
摘要由于在勘察設計階段對地質條件的認識不足，或者因改善公路線型的要求，穿越大型古滑坡體的隧道工程難以避
免。川主寺隧道即是一個穿越了大型古滑坡體的公路隧道。文章以該隧道賦存的地質條件為基礎，初步討論了古滑坡的基
本特征，通過現場調研分析了穿越該古滑坡隧道建設中出現的洞口滑坡以及碎裂圍巖坍塌等地質問題。并提出相應的整治
措施。其研究成果對于穿越古滑坡隧道的修建具有重要的指導意義。
關鍵詞穿越古滑坡川I主寺隧道地質問題洞口滑坡圍巖坍塌整治措施
中圖分類號：U452．12 文獻標識碼：A
GEoLoGICAL PRoBLEM S AND TREATM ENT M EASURES FoR HIGH．
W AY TUNNEL THRoUGH ANCIENT LANDSLIDE
LIU Hai①② SHEN Junhui① WEI Wei① GUAN Zhenting~
(①State Key Laboratory of Geo—Hazard Prevention and Geo—Environment Protection，Chengdu University of Technology，Chengdu
610059)
((~)Public Geological Survey Management Center in Anhui Province，Hefei 230040)
Abstract Due to lacking of knowledge of geological conditions in the survey and design stage，or requirements to
improve the road line，highway tunnels can be constructed in large ancient landslide mass．For example，the Chua—
nzhusi tunnel is constructed in a large ancient landslide．This paper bases on the geological conditions of landslide
occurrence and the tunne1． A detailed analysis is done on the system characteristics of the ancient landslide．
Through investigation and by the construction of geological and mechanical methods，this paper studies the tunne—
ling in through the ancient landslide．It turns up the geological characteristics of the problem，such as holes，rocks
and collapse and deformation and failure mechanisms，and suggests remediation measures．The research result for
the construction of the tunnel passing through the ancient landslide has an important significance．
Key words Passing through ancient landslide，Chuanzhusi tunnel，Geological problems，Slide hole，Rock col·
lapse，Treatment measures
收稿13期：2011—07—20；收到修改稿13期：2012一O1—11．
基金項目：成都理工大學優秀創新團隊培育計劃(HY0084)．
第一作者簡介：劉海，主要從事地質災害評價及巖土體穩定性研究方面的工作．Email：gzlhai@126．tom
2O(4) 劉 海等：穿越古滑坡川主寺隧道施工地質問題及整治措施 541
1 引 言
我國西南地區地勢險惡，溝壑縱橫，地質條件復
雜，依山傍水而行的山區公路常遇到滑坡地質問題。
盡管選線階段可采用避讓方案，但由于在勘察設計
階段對地質條件的認識不足，或者是改善公路線型
的要求，穿越大型古滑坡體的隧道工程不可避免，由
此會帶來諸如隧道出口段滑坡的局部復活、進口段
地面塌陷、碎裂圍巖變形及塌方、偏壓以及軟弱地基
等工程地質問題等隧道施工地質問題，對隧道施工
乃至運營安全造成嚴重威脅。目前有關滑坡地段隧
道施工引發地質問題的研究較少，周德培、陶志平
等¨礎 對蠕動型滑坡的成因以及釀成隧道變形開裂
的機理進行了研究；王安福 J、毛堅強 采用數值
模擬手段對滑坡一隧道間的相互作用機理及受力變
形規律開展了研究。此外，李文軍等¨ 、馬惠民
等¨ 研究了坡體病害與隧道變形相互作用的機理
及其防治技術，為滑坡體中隧道病害的防治提供了
依據。由于滑坡地質條件的復雜性，穿越滑坡隧道
的施工地質問題會各有特點。
川主寺隧道是一個穿越了大型古滑坡體的公路
隧道，該隧道位于國道G213線川汶路改建工程里
程樁號K1+090～K1+590處，距松潘縣川主寺鎮南
部約1 km，隧道最大埋深約為94．5m，設計隧道有效
凈寬10m，有效凈高5m。盡管古滑坡體現處于穩定
狀態，隧道開挖不會引起古滑坡的整體復活，但在隧
道施工過程中出現了諸如隧道出口段滑坡的局部復
活、進口段地面塌陷、碎裂圍巖變形及塌方、偏壓以
及軟弱地基等工程地質問題，嚴重影響了施工進度，
增加了工程投資。本文以川主寺隧道的工程地質條
件為基礎，通過隧道施工地質追蹤調查及力學分析
方法，研究川主寺隧道出口段洞口滑坡、塌方等主要
地質問題的特征及變形破壞機理，并提出了相應的
治理措施，對于穿越古滑坡隧道的修建具有重要的
指導意義。
2 隧址區工程地質背景條件
研究區大地構造部位位于松潘一甘孜褶皺帶范
疇，岷江斷裂在隧址區的NW側通過。區內新構造
運動以大面積整體性、間歇性抬升為主。地震基本
烈度為Ⅷ度。屬于地震多發區、高發區，造成該區地
震滑坡沿岷江兩岸廣泛發育。
區內屬于亞熱帶濕潤季風氣候區，呈青藏高原
季風氣候特征，多年年均溫度為11．7℃，多年平均
降雨量838．2ram。地下水類型可劃分為松散堆積
層孔隙潛水和基巖裂隙水2大類。岷江為最低排泄
基準面。
區內山脈近SN向展布，岷江整體呈寬闊狀SN
向流向，兩岸山體坡度一般為30。～50。，古滑坡位
于岷江右岸，呈NE向展布，受岷江沖刷侵蝕，滑坡
平面形態呈扇形。滑坡后緣位于山體中部鄉間公路
一帶，高程約3080m，前緣伸至岷江河床一帶，高程
約2960m，原國道213線從滑坡前緣繞過；滑坡后
緣順岷江方向最大寬度約600m，最小寬度位于前緣
一帶，約50m，平均寬度約300m；滑坡順坡長度約
400m，堆積體厚度約50～110m，總體方量約15×
10。1TI (圖1)?；滦纬捎卺航璉級階地以后，可
能為一地震滑坡。
隧道整體上穿越了該古滑坡(圖2)，局部地段
隧道靠山側可揭露基巖。從施工揭露情況看，隧道
基本上位于滑體中，在部分地段如在K1+328、K1+
334、K1+335以及K1+403可看到滑床(圖2、3)。
古滑坡體主要由未充分解體的灰?guī)r及塊碎石土
組成，中強風化(圖3)。而滑床以及部分坡表為砂
礫石及漂卵礫石(圖4)。所揭露的卵石沒有明顯
的定向排列性，充填棕黃色粉質黏土，卵石土的成層
性不明顯。此外，還在多個地段出露了潮濕，灰黑
色，紋理較好，稍密一密實的粉砂土。
古滑坡體堆積于寬闊階面近于水平的岷江I級
階地之上，堆積體與下伏階地沖積物間無明顯的滑
帶存在，也未見錯動現象，滑坡變形破壞跡象不明
顯，古滑坡整體穩定性較好。僅有的破壞跡象為原
國道213線修建時對坡體前緣的切坡造成的局部垮
塌以及地表沖溝的沖刷對坡體的破壞。
隧道穿越古滑坡地質載體，其工程地質條件較
差，隧道圍巖完整性較差，呈碎裂結構，圍巖為V級，
根據隧道施工所揭示的情況，川主寺隧道的主要工
程地質問題為洞口段古滑坡的局部解體復活以及由
碎裂圍巖變形破壞造成的掉塊、坍塌、剝落等工程地
質問題。
3 隧道施工地質問題及整治措施分析
3．1 古滑坡局部復活體
3．1．1 復活體基本特征分析
洞口滑坡位于川主寺隧道出口端右側一帶，隧
Journal of Engineering Geology 工程地質學報2012
回 1 圈2 回翌3 圓4 圈5 圈6 圈7 圈8 圇9固10
圖1 研究區工程地質平面圖
Fig． 1 The engineering geology ichnography
1．第四系殘坡積層；2．第四系湖海沉積層；3．第四系坡洪積層；4．滑坡堆積層；5．地層界線；
6．原國道213線；7．岷江位置；8．隧道位置；9．滑坡范圍；10．古滑坡局部復活體
距離／m
圈1圇2 回3 豳4 髓5 豳6 圈7 固
圖2 隧道與古滑坡關系(1：1000)
Fig．2 Profile of the ancient landslide(scale 1：1000)
1．滑坡堆積層；2．第四系沖洪積層；3．石炭系下統略陽組；4．塊碎
石土；5．漂卵礫石土；6．結晶灰?guī)r；7．滑坡推測界線；8．巖層產狀
道里程樁號為KI+590～K1+470段，滑坡體位于Ⅱ
級階地之上，坡體整體坡度約40。一50。，坡體整體
走向?yàn)?16。，與岷江流向基本一致；坡體整體呈兩
級臺階狀地貌，第一臺階高程位于3030～3035m一
帶，第二臺階位于L3長裂縫一帶，其高程為3000—
3005m(圖5)。在發育部位上屬于川主寺古滑坡
范疇。
坡體結構上前緣一級階地灰褐色人工填土，干
燥。中部夾一層厚2—3．5m含礫粉質黏土，下部為
褐黃色沖洪積含漂卵礫石土(圖6)。
滑坡體變形破壞特征主要表現為2條長裂縫帶
(L1、L3)及4條短裂縫(I2、L4、【5、L6)(圖5)。裂
縫呈鋸齒狀，延伸長度5—70m，寬度約3～15cm，最
大可達18cm，下錯約3～20cm，最大可達25cm
(圖7)。此外，后緣截水溝也可見下錯跡象，下錯一
般3—8cm。
洞口滑坡主要是由于川主寺隧道的修建，在斜
坡前緣進行大面積的開挖，導致坡體前緣臨空面進
一步加大；而斜坡坡度較陡，在重力影響作用下，巖
土體內部結構發生變化，應力重新調整，坡體為適應
新的應力平衡，上部巖土向臨空方向擠壓、滑動。其
變形破壞模式為表層土體牽引一推移式滑移。屬于
古滑坡局部解體復活。
3．1．2 復活體整治措施研究
復活體在隧道開挖過程中采用了H型鋼拱架
進行了支護，經地表監測數據顯示復活體整體初步
達到穩定狀態，但該復活體在連續強降雨下出現明
顯的變形拉裂，對復活體采用傳遞系數法進行穩定
性計算并分析，選用圖6作為計算剖面。

Journal ofEngineering Geology 工程地質學報2012
治措施[J]．鐵道工程學報，2006，2(1)：61～66．
Tao Zhiping，Zhou Depei．The geological mechanics models of tun—
nel deformation at landslide site and engineering controlling measure．
J0urna／of Railway Engineering Society，2006，2(1)：61
～ 66．
[7] 周德培，毛堅強，等．隧道變形與坡體災害相互關系及其預測
模式[J]．鐵道學報，2002，24(1)：81～86．
Zhou Depei，Mao Jianqiang，et a1．Relationship between tunnel deform
ation with slope disasters and its prediction mode1．Journal of
the China Railway Society，2002，24(1)：81～86．
[8] 張魯新，周德培．蠕動滑坡成因及隧道變形機理的分析[J]．
巖石力學與工程學報，1999，18(2)：217～221．
Zhang Luxin，Zhou Depei．Cause of creep landslide form ation and
mechanism of deform ation of tunne1．Chinese Journal of Rock Me—
chanics and Engineering，1999，18(2)：217～221．
[9] 王安福、馬惠民．襄渝線柴家坡隧道變形機理的數值模擬分析
[J]．蘭州滑坡泥石流學術研討會文集，蘭州：蘭州大學出版
社，1998．
W ang Anfu，Ma Huimin．The numerical simulation analysis of the
deform ation mechanism in Chaijiapo tunnel，Xiangfan-Chongqing
line．Proceedings Symposium on Landslide and Debris Flow in
Lanzhou，Lanzhou：La nzhou University Press，1998．
[1O] 李文軍，等．斜坡病害與隧道變形問題雛議[J]．中國地質災
害與防治學報，1995，6(1)：74～80．
Li Wenjun，et a1．Slope disease and tunnel deform ation problem
discussion．The Chinese Journal of Geological Hazard and Con．
trol，1995，6(1)：74～8O．
[11] 馬惠民．坡體病害地段隧道變形類型和機理[J]．甘肅科學
學報，2003，15(增刊)：87～94．
Ma Huimin．Types and mechan ism of tunnel deform ation in slope
disaster section．Journal of Gansu Sciences，2003，15(S)：87
～ 94．
