0 前言
　　
　　珠海發電廠第一期工程為2臺700MW燃煤機組。日本三菱公司為總承包商，美國雷神公司為電氣部分的分包商，負責電氣設備的供貨、設計和安裝調試。220kV系統共有11回開關間隔，6回出線間隔。每回220kV線路配置了2套南京自動化設備廠生產的CSL101A，CSL102A型微機保護裝置。斷路器失靈保護采用GECALSTHOM公司設備。由于雷神公司對我國線路保護的設計不理解，設計的線路斷路器失靈保護不能與線路保護正確配合，如線路保護和斷路器失靈保護都配置了失靈電流啟動元件(重復設置)；斷路器失靈保護的重跳回路設計不當，造成線路的重合閘裝置不能重合等。線路開關在正常的停電操作過程中發生了線路斷路器失靈保護誤動作現象。2000年2月9日，海三乙線路C相瞬時性故障，線路保護動作跳開C相，由于啟動了線路斷路器失靈保護的重跳繼電器，跳開了海三乙線路三相開關，重合閘裝置不起作用。2000年12月3日，海屏甲線路停電檢修，正常操作斷開線路開關，又啟動了海屏甲線路斷路器失靈保護。
　　
　　1 斷路器失靈保護設計特點
　　

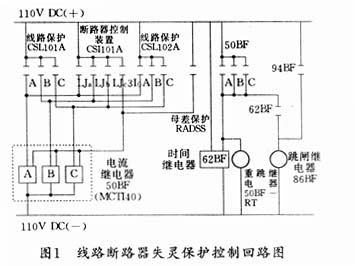

　　線路斷路器失靈保護原理接線如圖1所示，CSL101A和CSL102A分別為線路第1套保護和第2套保護的跳閘接點，LJa，LJb，LJc為線路保護三相電流檢測繼電器接點，3I0為線路零序保護跳閘接點，RADSS為220kV母線差動保護接點。上述保護接點閉合啟動斷路器失靈保護的電流檢測繼電器50BF，50BF接點閉合啟動時間繼電器62BF、重跳繼電器50BF-RT和繼電器86BF。
?

　　線路斷路器失靈保護設計上有如下特點：
　　
　　a.線路和母線任何保護動作均啟動斷路器失靈保護的電流檢測繼電器50BF，但繼電器50BF是否啟動，還需檢測斷路器是否有電流流通，如果斷路器已斷開，無電流流通，電流繼電器50BF不會啟動。
　　
　　b.電流檢測繼電器50BF與保護接點串聯，只有保護動作后才將電流檢測繼電器50BF的控制電源接通，防止在線路的正常運行時電流檢測繼電器50BF啟動而誤啟動斷路器失靈保護。
　　
　　c.只有電流檢測繼電器50BF動作后，失靈時間繼電器62BF才開始計時；當繼電器50BF和失靈時間繼電器62BF都動作后，才啟動跳閘繼電器，跳Ⅰ母或/和Ⅱ母上的斷路器。
　　
　　d.失靈保護中設有重跳繼電器50BFRT，當電流檢測繼電器50BF動作后，啟動重跳繼電器50BF-RT，重跳斷路器一次，若斷路器跳開了，回路中無電流，則電流檢測繼電器50BF返回，不動作，失靈時間繼電器62BF也返回不計時，失靈保護不動作。這樣可避免因二次回路問題造成斷路器不跳閘的情況下誤啟動失靈保護。
　　
　　e.當失靈時間繼電器62BF動作后，一方面去啟動相應的跳閘繼電器跳開其它開關，另一方面，啟動繼電器86BF斷開本斷路器跳閘回路的控制電源，防止斷路器跳閘線圈長時間通電而燒壞。
