4測量結果分析及處理方法
　　
　　采用"排除法"對桿塔接地電阻進行測試時，發現桿塔接地系統存在如下比較普遍的問題。
　　

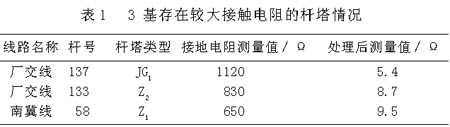

　　鐵塔接地系統中，接地連板處存在較大接觸電阻，表1是幾個存在較大接觸電阻值的桿塔。
　　
　　
　　
　　表中廠交線137號鐵塔，在利用CA6411型接地電阻測量?jī)x測量時，一條腿的接地電阻正常，為7.2W；另一條腿接地電阻為1120W。后拆開接地連板用ZC-8型測量?jī)x測量接地極接地電阻兩條腿均為8.4W。現場人員對超標一條腿的連板進行除泥、除銹、涂上導電膏，再用螺栓緊固。用CA6411型接地電阻測量?jī)x復測，結果為7.5W。這充分證明了接觸電阻的存在及改進后測量方法的可靠性。
　　
　　表中南冀線58號和廠交線133號為利用鋼筋作接地引下線的非預應力鋼筋混凝土桿，用新方法測量后，發現南冀線58號接地極連板與螺栓連接處銹蝕嚴重，采用的處理方法是在桿段連接處鋼箍上另焊接接地螺栓，將接地體用鋼絞線或直徑10mm的圓鋼延長至鋼箍處連接。發現廠交線133號為接地體銹蝕嚴重，原來直徑10mm的圓鋼接地體已腐蝕到只有直徑6～8mm，現場采用將長2.5m規格45×5的角鋼垂直打入地下的方法。
　　
　　5結束語
　　
　　在測量方法上，從利用單一測量工具不能發現產生超標電阻位置，到綜合利用多個儀器，能夠發現具體位置，在桿塔接地系統中，提出了接觸電阻的概念。實踐證明，接觸電阻是桿塔接地系統中的薄弱環節，經過處理后的桿塔接地系統，只需很小投資，即可提高桿塔耐雷水平，這些對線路防雷具有重大意義。
