??5 系統軟件設計

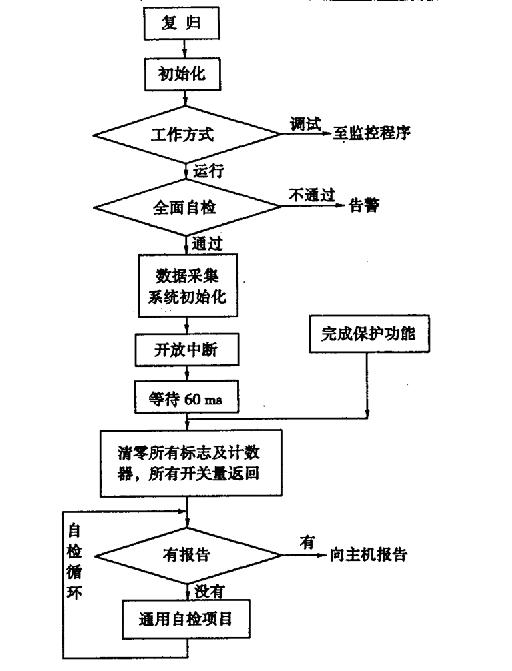

????系統軟件包括分機軟件與主機軟件兩部分，其中分機軟件由分機主程序、采樣中斷服務程序、故障處理程序三部分組成。主程序主要包括初始化和自檢循環兩部分內容。分機主程序流程圖如圖5。

????

????圖5 分機主程序流程圖

????主機軟件主要包括主程序、故障處理程序兩部分構成。主機主程序與分機主程序類似，自檢時增加了故障檢查程序，當主機收到分機過流報告后，主機故障程序起動，該程序主要運用了邏輯判斷，對各分機分析并分類。首先跳第三級分機，然后逐級分析跳閘。使保護系統具有選擇性。從而避免電網越級跳閘。故障處理結束后，程序返回主程序。

????6 結論

????該保護系統與10kV戶內真空斷路器配合使用時，10kV真空斷路器固有分閘時間為0.1s，保護系統動作時間（分機數據采集時間、主機程序故障判斷時間、分機執行時間）設計為0.1s，因此電網發生短路時保護系統能在0.2s內實現有選擇性的快速斷電。
