2．2現代技術條件下的安全保護措施
2．2．1燃燒狀態保護
　　對燃燒所產生溫度、光線、運行噪聲以及傳統的熱電偶、火焰離子等物理量進行數字量化處理，再由系統程序?qū)ι鲜鰴z測數據進行必要的平均值運算、去干擾、邏輯分析等一系列處理過程。當系統發現被控對象工作狀態與沒置參數不符合時由系統判定是否進入保護狀態；數字化處理的優點是在保證系統工作靈敏度的情況下能量人限度的保證系統工作的可靠性(魯捧性)。
2．2．2狀態控制
　　把燃氣用具的安全問題從異常狀態的安全保護工作延伸到工作狀態的精細控制是現代控制技術的優勢，它將“安全問題”從對破壞性事件的控制提高到用戶使用舒適性方面來。當出水溫度超調時系統利用了水流量的精確檢測、出水溫度變化宰檢測等數字化處理及控制過程，并能在這些數字信息的控制下使熱水器回到最佳狀態。
2．2．3供風狀態監測
　　燃氣熱水器風機檢測山邏輯狀態拉測(運轉—停止)上升為轉速測試。使系統在對風機工作的狀態能夠?qū)崟r監測的同時，再將火焰強度與風量控制結合起來，結果是使熱水器的燃燒始終處在一個合理工作點上，使熱水器工作時的燃燒理化指標保持在一個合理的范圍內。
2．2．4看門狗安全保護
　　利用單片機內部的看門狗設置，系統正常工作時自動定時輸出一個看門狗復位脈沖，當單片機程序出現異常時看門狗定時器超叫后將復位單片機，從而將程序拉回到正常運行的軌道上來。
2．2．5硬、軟件連鎖保護
　　設置供氣氣閥受控電源，一方面利用雙金屬溫控器來進行控制(硬件控制)，另一方面讓系統程序在正常工作期間向氣閥電源輸山觸發脈沖來保持氣閥電源的導通(軟件控制)：任意一方面出現故障時最后都能可靠地關閉氣閥電源以達到安全保護的作用。

三、燃氣用具安全管理體系介紹

　　燃氣用具的安全管理是燃氣用具安全保護一次升級。從理論上講它不依賴于工作系統正常與否，因而它是一個獨立的模塊、結構形式、控制體系。硬件結構上采用獨立供電、以機備份、局域網結構來確保安全管理體系有一個相對可靠的工作環境。在控制方式上。廣泛應用了自鎖和互鎖、邏輯分析以及工作狀態分析和控制等先進的保護手段來保證控制結果的古理性和町靠性。
3．1獨立安全管理模塊
　　這一安全管理方式將安傘檢測、安全信息處理、安全任務執行、看門狗復位等有關安全保護的程序模塊放在主程序獨立模塊中集中處理，當程序正常工作時由安全管理模塊獨立地處理系統內的相關安全管理事務：當程序異常時由看門狗復位系統將程序拉回到正常的安全管理程序中來：當系統嚴重損壞時，安全問題將由硬、軟件連鎖保護單元來承擔其安全工作；當故障狀態出現時，系統顯示故障類型，方便用戶對燃氣用具狀態的了解和適當處置。
3．2多芯片聯控安全管理結構
　　多芯片聯控安全管理結構除了上述獨立安全模塊所具有的特點以外，重點足控制系統采用兩片以上單片機聯合工作。在控制任務方面各芯片聯合承擔系統的常規工作任務，在安全控制方面各芯片各自獨立采集和處理系統運行狀態信息。當某一芯片發現系統故障時有對工作繼續進行的“否決權”，當某一處理器損壞時其它處理器將停止燃燒器工作并關斷氣閥，達到使用安全的目的。
　　多機備份廣泛地用于安全要求更高的系統中，如兩用爐無人值守控制系統、家庭供熱中心等大型燃氣用具系統中。

四、局域網氣源管網安全管理體系

　　局域網氣源管網安全管理體系是一個超級安全控制管理體系，它的構思來源于家庭智能管理。前面所談到的都是產品級安全控制及管理方式，這些方案對氣源及管網損壞所產生的安全問題是無能為力的，為了能夠在上述網絡及燃氣用具出現問題時系統能做出正確的保護，我們特研究了局域網氣源管網安全管理體系。其結構如圖2所示。
　　由圖2可見：當燃氣用具1到N任意一個單元開始“合法”工作時主控制器將氣源總閥打開，燃氣用具，始工作：當燃氣用具1到N中任意一個出現故障時且“當事者”沒有做出相應的故障處理時，總閥在主控制器的主持下作關閉處理，以保證整個網絡的安全。
4．1自動測漏
　　當所有燃氣用具均正常關閉后，主控制器將在一定時間段內繼續工作。如果發現燃氣流量沒有停止時，主控制器通過人機界面對主人提出警示，并在指出故障現象和類型的同時關閉氣源總閥。用戶還可以通過上述界面進入骨網測漏程序，完成對自己的燃氣管網的檢漏工作，只有當燃氣管網氣密性正常時系統才能正常使用。
　　局域網可采用抗干擾性能好的CAN、RS485等總線通訊網組成。各獨立燃氣用具將自己的工作狀態(開機、火焰燃燒、故障處理、停止工作)通知到主控制器，主控制器根據網內各燃氣用具的情況做出最終判斷。
4．2根據用戶需要本系統可做如下擴充
4．2．1特定工作時間段限制模式
　　即系統只有在用戶設定的時間段內打開燃氣閥門，而在“非法”時間段內將徹底關閉氣閥以確保安全；
?

?

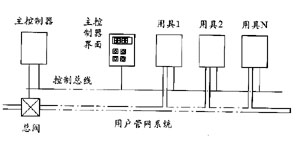

圖2? 局域網氣源管網安全管理體系
?

4．2．2兒童鎮定模式
　　對于有小童的家庭，家長外出前可將部分或全部燃氣用具關閉并鎖定，輸入開鎖密碼后方可解鎖；
4．2．3旅行鎖定模式
　　對于較長時間出行的家庭可使用旅行鎖定模式，使用此模式后系統將停止工作井關閉氣閥自鎖電源，只有當人工開啟電源再行解鎖后方可重新開始工作；
4．2．4監測控制
　　當室內氧含量過低或者一氧化碳超標等情況出現時主控制器關閉總閥并顯示相關信息。?
?
