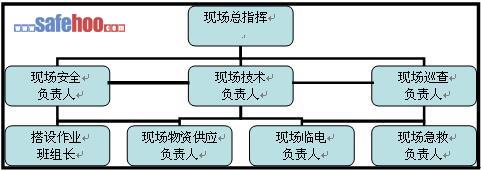

7.2 崗位職責
現場總指揮：負責高壓線防護架子搭、拆施工現場總體策劃、組織、指揮與協調工作。
現場安全負責人：負責編制高壓線防護架子搭、拆施工專項安全方案及安全技術交底，對施工操作人員進行安全教育工作，并在操作過程對現場進行安全檢查、落實各項安全措施。
現場技術負責人：參與編制高壓線防護架子搭、拆施工專項安全方案，負責為高壓線防護架子的搭、拆施工提供技術支持。
物資供應負責人：根據高壓線防護架子搭、拆施工專項安全方案，做好物資準備，并在護線架子搭設過程中了解現場各項物資的需求情況，保證物資充足。
現場巡查負責人：負責對施工現場進行巡視檢查，禁止閑雜人員進入施工現場；確保高壓線防護架子搭、拆施工專項安全方案及安全技術交底能落實到位。
搭設作業班組長：負責操作人員勞動力的組織與協調工作，協助監督，確保安全生產。
現場臨電負責人：負責臨時用電的接線工作，處理在高壓電附近施工所涉及到的各類問題。
現場急救負責人：負責對施工現場有可能發生的高處墜落、物體打擊、觸電事故等傷員患者的現場急救及向外界社會呼救等方面事宜。
8、 搭、拆高壓線防護架子安全施工要點
8.1搭設護線架子施工程序
確定立桿位置、清理現場→挖立桿坑→豎立桿→綁掃地大橫桿→綁掃地小橫桿→第一步大橫桿→第一步小橫桿→第二步大橫桿→第二步小橫桿→臨時斜支撐→第三步大橫桿→第三步小橫桿→加設剪刀撐→接立桿……綁斜撐、剪刀撐→鋪頂端腳手板→掛設安全網→組織驗收
8.1.1立桿坑：坑深1000mm，坑底直徑稍大于坑口直徑，這樣可容納較多的回填土，盡量減少對坑口自然土的破壞，便于將立桿擠緊，埋設穩固。回填土要分層夯實，做好排水措施，防止積水引起腳手架下沉。
8.1.2掃地桿：按要求豎立桿并做好立桿根部處理后，即可在立桿底部加綁掃地桿。
8.1.3豎立桿：立桿應大頭朝下，上下垂直，立桿桿身垂直偏差不得超過架高度的1/1000，且不得大于100mm。不得向兩邊偏斜。最后一根立桿應大頭朝上，為使立桿頂端齊平，可將高出的立桿向下錯動。立桿豎好后，應縱成行，橫成方，桿身垂直。立桿彎曲時，其彎曲面應順縱向方向，既不能朝墻面也不能背墻面，以保證大橫桿能與立桿接觸良好。立桿必須按規定進行接長，相鄰立桿的接頭至少應錯開一步架，接頭的搭接長度不得小于1.5m。為使接長后的立桿位于同一平面內，上下立桿的接頭應沿縱向錯開。立桿時必須2～3人配合操作。
8.1.4綁大橫桿：腳手架兩端大橫桿的大頭應朝外伸出立桿200～300mm。綁扎第一步架的大橫桿時，應檢查立桿是否埋正、埋牢。同一步架的大橫桿大頭朝向應一致，上下相鄰兩步架的大橫桿大頭朝向應相反，以增強腳手架的整體穩定。大橫桿綁扎在立桿內側，沿縱向平放。大橫桿必須按規定進行接長，接頭應置于立桿處，并使小頭壓在大頭上，搭接長度不小于1.5m。上下相鄰大橫桿的接頭應錯開一個立桿。
8.1.5綁小橫桿：小橫桿綁在大橫桿上，大頭朝里。小橫桿綁在立桿上，等距離均勻布置，上下相鄰的兩排小橫桿應綁在立桿的不同側面。小橫桿伸出立桿部分長度不得小于300mm。
8.1.6綁斜撐、剪刀撐、拋撐：腳手架搭設至三步以上時，即應綁設拋撐、斜撐（腳手架長15m以內）、剪刀撐（腳手架長超過15m）。斜撐設置在腳手架的外側，與地面成45°角傾斜，底端埋入土中500mm；剪刀撐設置在腳手架外側，是與地面成45°～60°角的交叉桿件。從下至上與腳手架其它桿件同步搭設，桿件的端部應交于立桿與大橫桿的結點處，并與立桿和大橫桿綁牢。剪刀撐本身與立桿、大橫桿相交處應綁牢。剪刀撐可以根據需要設置間斷式剪刀撐或縱向連續式剪刀撐。拋撐與地面成45°～60°角。腳手架搭設到3步架高時，全高步大于7m，由于現場沒有墻體無法設置連墻點，所以應每隔7根立桿設置一根拋撐。其底腳應埋入土中500mm。
8.1.7鋪腳手板：防護架子的頂端應鋪設木腳手板。搭接鋪設腳手板時，接頭必須在小橫桿上，搭接長度為200～300mm。本方案采取對頭鋪設的腳手板，其接頭下邊應設兩根小橫桿，懸空部分長度為100～150mm，用10號鍍鋅鐵絲綁牢，嚴禁鋪設探頭板。腳手板應滿鋪，不留空隙，嚴禁鋪設探頭板。
8.1.8組織驗收:護線架子搭設完畢并掛設安全網及警告標示后，由施工負責人召集技術、安監、搭設班組三方人員，進行外觀和實測檢驗。檢驗合格后方可正式使用。
8.1.9 護線架子搭設示意圖，詳見附圖。
8.2拆除防護架子安全操作要點
8.2.1拆除架子時，作業區周圍及進出口處，必須派有專人看護，嚴禁非作業人員進入危險區域，并且要注意高壓線及變壓器等電路設施，嚴禁碰觸。
8.2.2嚴格遵循由上而下按層按步的拆除，后綁者先拆，先綁者后拆，先拆欄桿，腳手板、剪刀撐，而后拆除小橫桿、大橫桿、斜支撐等。
8.2.3拆桿和放桿時，必須由2-3人協同操作，拆順水桿時應由站在中間的人將桿轉向將大頭順下，握住小頭盡量下遞，等上方人員接到下方人員接住的通知后再放手。嚴禁向下拋物。
8.2.4操作人員必須佩帶安全帶及安全帽，拆除的全部過程中應指定一個責任心強技術水平高的工人擔任指揮，并負責拆除、撒料和看護全部操作人員的安全作業，拆除過程中注意架子的缺扣、崩扣，避免踩在滑動的桿件上發生事故。
8.2.5拆除連接件須注意，上一層立桿、水平桿未拆除時，禁止拆除下層連接件，連接件須隨末層桿件一同拆除。
9、 搭設高壓線防護架子安全技術措施
9.1 架子工崗位要求
9.1.1 所有進場作業的架子工，都必須經專業安全技術培訓，考試合格，持特種作業操作證上崗作業。架子工在操作實習階段，必須在技術熟練的技工帶領、指導下操作，非架子工未經同意不得單獨進行作業。
9.1.2 班組(隊)接受任務后，必須組織全體人員，認真領會安全技術交底具體要求，研討搭設方法，明確分工，并派1名技術好、有經驗的人員負責搭設技術指導和監護。
9.1.3 正確使用個人安全防護用品，必須著裝靈便(緊身緊袖)，在高處(2m以上)作業時，必須佩戴安全帶與已搭好的立、橫桿掛牢，穿防滑鞋。作業時精神要集中，團結協作、互相呼應、統一指揮、不得“走過檔”和跳躍架子，嚴禁打鬧玩笑、酒后上班。
9.1.4 架子工必須經過體檢，凡患有高血壓、心臟病、癲癇病、暈高或視力不夠以及不適合于登高作業的，不得參與安全防護架子搭、拆作業。
9.1.5 高壓電安全防護架子要隨搭設隨固定，搭設未完的高壓電安全防護架子，在離開作業崗位時，不得留有未固定架子體和不安全隱患，確保架子穩定。
9.1.6 在帶電設備附近搭、拆安全防護架子時，宜停電作業。在外電架空線路附近作業時，安全防護架子外側邊緣與外電架空線路的邊線之間的最小安全操作距離不得小于6米。
9.1.7 風力六級以上(含六級)強風和高溫、大雨天氣，應停止高處露天作業。風、

雨過后要進行檢查，發現傾斜下沉、松扣、崩扣要及時修復，合格后方可使用。
9.1.8 高壓電安全防護架子搭設、拆除、維修必須由架子工負責，非架子工不準從事高壓電安全防護架子操作。

9.2安全操作要點

9.2.1 外電架空線路安全防護腳手架應使用剝皮杉木、落葉松等作為桿件，腐朽、折裂、枯節等易折木桿和易導電材料不得使用。

9.2.2 立桿應先挖桿坑，本方案要求深度1000mm，并要設掃地桿。立桿時必須2～3人配合操作。

9.2.3 遞桿(拔桿)上下、左右操作人員應協調配合，拔桿人員應注意不碰撞上方人員和已綁好的桿子，下方遞桿人員應在上方人員中接住桿子呼應后，方可松手。

?

（圖）現場材料應按要求堆放整齊?????

9.2.4 縱向水平桿應搭設在立桿里側，搭設第一步縱向水平桿時，必須檢查立桿是否立正，搭設至四步時，必須搭設臨時拋撐和臨時剪刀撐。搭設縱向水平桿時，必須2～3人配合操作，由中間1人接桿、放平，由大頭至小頭順序綁扎。
9.2.5 剪刀撐桿子不得蹩綁，應貼在立桿上，剪刀撐下樁桿應選用粗壯較大杉槁，由下方人員找好角度再由上方人員依次綁扎。剪刀撐上樁(封頂)椽子應大頭朝上，頂著立桿綁在縱向水平桿上。
9.2.6 兩桿連接，其有效搭接長度不得小于1.5m，兩桿搭接處綁扎不少于三道。杉槁大頭必須綁在十字交叉點上。相鄰兩桿的搭接點必須相互錯開，水平及斜向接桿，小頭應壓在大頭上邊。
9.2.7 外電架空線路安全防護腳手架應高于架空線1.7m。
9.2.8 遇到兩根交叉必須綁扣，綁扎材料，可用扎綁繩。如使用鉛絲嚴禁碰觸外電架空線。鉛絲扣不得過松、過緊，應使4根鉛絲敷實均勻受力，擰扣以一扣半為宜，并將鉛絲末端彎貼在杉槁外皮，不得外翹。
10、 搭、拆高壓線防護架子需特別注意的安全事項
??? 使用鉛絲嚴禁碰觸外電架空線路。鉛絲扣不得過松、過緊，應使4根鉛絲敷實均勻受力，擰扣以一扣半為宜，并將鉛絲末端貼在杉槁外皮，不得外翹。遞桿（拔桿）上下、左右操作人員應協調配合，拔桿人員應注意不碰撞上方人員和以綁好的桿子，下方遞桿人員應在上方人員中接住桿子呼應后方可松手。在防護架子頂端搭設或拆除時,不得高舉桿件觸`高壓線或越過所規定的安全距離。
