邊坡施工技術交底

　　評論：　更新日期：2016年05月21日

一、錨桿施工

（一）施工準備

1、材料

（1）錨桿桿體材料選用 II 級高強螺紋鋼筋，鋼筋直徑為φ32、φ25、φ22。其中GHH”錨桿鋼筋為兩根II 級φ32的鋼筋，ABCDEFG段錨桿鋼筋采用II 級φ25、φ22的鋼筋.

（2）錨孔灌漿材料采用M30砂漿（內摻適量微膨脹劑）。砂漿采用中細砂，粒徑不應大于2.5mm。砂漿配合比為水泥∶砂=1∶0.7～1∶0.8（重量比），水灰比宜為0.38～0.50。錨桿與砂漿的粘接強度≥2.4Mpa，砂漿與中風化巖石的粘接強度≥0.3Mpa。灌漿施工時應使錨桿位于錨孔中部，要求桿體周圍水泥砂漿保護層厚度部小于25mm。采用符合要求的水質，不得使用污水，不得使用PH值小于4的酸性水。

（3）注漿管材料：應具有足夠的強度，保證其在加工和安裝過程中不致?lián)p壞，具有抗水性和化學穩定性，與水泥砂漿和防腐劑接觸無不良反應。
2、作業條件

（1）在錨桿施工前，應根據設計要求、土層條件和環境條件，合理選擇施工設備、器具和工藝方法。

（2）根據設計要求和機器設備的規格、型號，平整出保證安全和足夠施工的場地。

（3）施工前，要認真檢查原材料型號、品種、規格及錨桿各部件的質量，并檢查原材料和主要技術性能是否符合設計要求。

（4）工程錨桿施工后，進行張拉試驗。

（二）操作工藝
1、鉆孔

①采用專業鉆孔機由專人進行鉆孔，并嚴格按照設計圖紙要求的間距進行鉆孔設置。

②錨孔宜一次性鉆至設計長度，其孔深不應小于設計長度，且不得超過設計長度0.5m。

③錨孔水平方向孔距誤差不應大于20mm，垂直方向孔距誤差不應大于20mm；錨孔底部的偏斜尺寸不應大于錨桿長度的3%。

④鉆孔完后應及時清孔檢查，并用壓風機吹干?？變?nèi)不得有掉塊塌孔現象。

2、錨桿桿體的制作與安放

①錨孔經檢驗合格后，應及時進行的錨桿組裝及安放。組裝前，鋼筋應除銹、去油污，嚴格按照設計要求的尺寸下料，每根鋼筋長度誤差不應大于50mm；

②鋼筋除銹后，應采用水泥砂漿封閉防腐，施工中應使錨桿位于錨孔中部，要求桿體周圍水泥砂漿保護層厚度≮25mm；

③本工程錨桿鋼筋采用螺紋機械連接方式進行接長，先送入錨桿鋼筋，接長部位在孔口，并逐段增設錨筋長度，鋼筋應按規律平直排列，沿桿體軸線方向每隔2.0m設定位支架，定位支架焊接于錨桿上，具體做法詳設計大樣。

④安放錨桿體時應防止桿體扭轉、彎曲，桿體放入角度與鉆孔角度保持一致，錨桿的偏斜角不應大于5%；

⑤桿體插入深度不應小于錨桿設計長度的要求，并有效錨入巖層內，桿體安放后不能隨意敲擊、插拔，不得懸掛重物。

⑥鋼筋除銹后，錨固段采用水泥砂漿封閉防腐，處于土層或強風化巖層中的自由端應采用除銹、刷瀝青底漆，瀝青玻纖布纏裹防腐，其層數不小于2層。

3、注漿

（1）錨孔灌漿材料采用M30砂漿（內摻適量微膨脹劑）。砂漿采用中細砂，粒徑不應大于2.5mm。砂漿配合比為水泥∶砂=1∶0.7～1∶0.8（重量比），水灰比宜為0.38～0.50。錨桿與砂漿的粘接強度≥2.4Mpa，砂漿與中風化巖石的粘接強度≥0.3Mpa。灌漿施工時應使錨桿位于錨孔中部，要求桿體周圍水泥砂漿保護層厚度部小于25mm。注漿壓力不得小于0.2MPa

（2）漿液應攪拌均勻，過篩，隨攪隨用，漿液應在初凝前用完，注漿管路應保持暢通。

（3）注漿采用砂漿泵將漿液經壓漿管輸送至孔底，再由孔底返出孔口，待孔口溢出漿液或排氣管停止排氣時，可停止注漿。

（4）漿液硬化后不能充滿錨固體時，應進行補漿，注漿量不得小于計算量，其充盈系數為1.1-1.3。

（5）注漿時，宜邊灌注邊拔出注漿管。但應注意管口應始終處于漿面以下，注漿時應隨時活動注漿管，待漿液溢出孔口時全部拔出；

（6）拔出注漿管，拔管時應注意鋼筋有無被帶出的情況，否則應再壓進去直至不帶出為止，再繼續拔管。

（7）注漿完畢應將外露的鋼筋清洗干凈，并保護好。

（三）工程檢測

①本工程錨孔直徑嚴格按照設計要求，設置在立柱上，錨桿縱橫向間距為2.0m×2.2m。錨桿與地面間傾斜角為15°。

②本工程錨桿施工前，錨桿應進行性能試驗，以確定錨固體與巖土層間的粘接強度特征值，錨桿設計參數、施工工藝及錨桿的極限抗拉承載力。性能試驗錨桿的根數為3根（錨固長度為設計錨固長度的0.6倍）。施工完成后應進行驗收試驗，驗收試驗錨桿的根數為錨桿總數的5%，且不少于5根（試驗荷載值為設計值的1.1倍）。試驗方法嚴格按照GB50330-2002附錄C.2的要求和步驟進行。

③本工程錨桿施工完成后應作驗收試驗，試驗荷載: 1Φ25--111KN/孔, 2Φ20--143KN/孔，2Φ32--365KN/孔。

④鉆孔完成后應進行壓水試驗,以測定是否漏漿，巖體鉆孔過程中如遇有裂隙灌漿滲漏時，應先用較稀砂漿灌注凝結并封堵孔隙后再行鉆孔。

（四）施工注意事項
（1）根據設計要求和土層條件，認真編制施工組織設計，選擇合理的鉆進方法，認真操作，防止發生鉆孔坍塌、掉塊和縮徑，保證錨桿順利安插和順利灌注。

（2）按設計要求正確制作錨桿，認真安插，確保錨桿安裝質量；

（3）按設計要求嚴格控制水泥漿配合比，掌握攪拌質量，并使注漿設備和管路處于良好工作狀態。

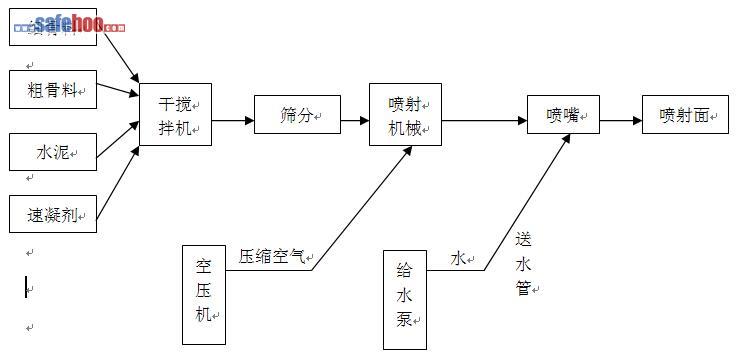

二、噴射混凝土施工

（一）施工準備

1、材料

（1）噴射混凝土鋼筋網材料選用Ⅰ級鋼筋，鋼筋直徑為φ10，鋼筋間距為200mm、150mm。

（2）噴射混凝土材料：采用C25混凝土

普通硅酸鹽水泥，水泥強度等級42.5Mpa。

砂子應采用堅硬耐久的中砂，細度模數宜大于2.5，含水率宜控制在5%-7%，含泥量不大于3%；
