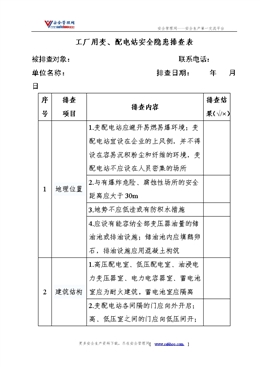

工廠用變、配電站安全隱患排查表
被排查對象：                              聯系電話：
單位名稱：                      排查日期：    年   月    日
序號	排查
項目	排查內容	排查結果（√/×）
1	地理位置	1.變配電站應避開易燃易爆環境；變配電站宜設在企業的上風側，并不得設在容易沉積粉塵和纖維的環境，變配電站不應設在人員密集的場所
		2.與有爆炸危險、腐蝕性場所的安全距離應大于30m
		3.地勢不應低洼或有防積水措施
		4.應設有能容納全部變壓器油量的儲油池或排油設施；儲油池內應填鵝卵石，排油設施應用混凝土構筑
2	建筑結構	1.高壓配電室、低壓配電室、油浸電力變壓器室、電力電容器室、蓄電池室應為耐火建筑。蓄電池室應隔離
		2.變配電站各間隔的門應向外開啟；高、低壓室之間的門應向低壓間開；相鄰配電室門應雙向開；雙向門可代替單向門。門的兩面都有配電裝置時，應兩邊開啟。門應為非燃燒體或難燃燒體材料制作的實體門。長度超過7m的高壓配電室和長度超過10m的低壓配電室至少應有兩個門
		3.室內油量600kg以上的充油設備必須有事故蓄油設施。貯油坑應能容納100%的油
		4.門、窗、孔應裝設金屬窗網
2	100kV?A及以上變壓器	1.變壓器不得漏油；油標、油位指示應清晰，油色應透明無雜質，變壓器油應有定期絕緣測試報告
		2.對于56kV?A以上變壓器應有溫度計，油溫應低于85℃，溫度指示應清晰，冷卻設備應完好
		3.絕緣和接地應可靠，并有定期檢測記錄
		4.瓷瓶、套管應清潔、無裂紋或放電痕跡
		5.變壓器應設置警示標志和護欄
3	高、低壓配電間	1.配電間設置網狀接地體，各電氣設備外殼與接地體連接可靠
		2.接地電阻阻值每年應檢查1次，配電間的網狀接地電阻值不大于4Ω
		3.應有規定的警示標志及工作操縱標志
		4.絕緣手套、絕緣靴、絕緣棒、驗電筆等絕緣工具、用具應有定期測試記錄，并貼有合格證
		5.10kV及以下配電裝置室的操作通道寬度：固定式上面有開關設備時為1m，兩面有開關設備時為1.5m
4	配電間內設施	1.配電間內瓷瓶、套管、絕緣子應清潔無裂紋
		2.母線應清潔、接點接觸必須良好；母線溫度應低于70℃，相序識別標志黃、綠、紅三色漆色是否鮮明
		3.電纜進戶、上桿應穿管保護，以管卡固定。接地線應用16mm2以上多股銅絞線焊接，不能采用鐵鋁線；電纜頭外表應清潔、無漏油現象，且接地應可靠
		4.油斷路器應為有資質的廠家生產的合格產品，有1年1次的維修檢驗記錄；1~2年1次的耐壓試驗記錄以及3次跳閘后的檢修記錄；油位應正常，油色應透明、無雜質、無漏油和滲油現象
		5.操縱機構應為國家許可生產廠的合格產品，有維修檢驗記錄；操縱應靈活，連鎖應可靠，脫扣保護應合理可靠。
		6.空氣開關滅弧罩應完整，觸頭平整
		7.電力電容器外殼應無膨脹、無漏油現象
5	間距、屏護
和隔離	1.變配電站各部間距和屏護應符合標準的要求
		2.室外變、配電裝置與建筑物應保持規定的防火間距
		3.室內充油設備油量60kg以下者允許安裝在兩側有隔板的間隔內；油量60～600kg者須裝在有防爆隔墻的間隔內；600kg以上者應安裝在單獨的間隔內
6	通道	1.變、配電所與其他建筑物之間應有足夠的安全消防通道
		2.變配電站室內各通道應符合要求。高壓配電裝置長度大于6m時，通道應設兩個出口；低壓配電裝置兩個出口間的距離超過15m時，應增加出口
7	通風	1.蓄電池室、變壓器室、電力電容器室應有良好的通風
8	封堵	1.門窗及孔洞應設置網孔小于10×10mm的金屬網，防止小動物鉆入。通向站外的孔洞、溝道應予封堵
9	標志	1.變配電站的重要部位應設有“止步，高壓危險！”等標志
10	連鎖裝置	1.斷路器與隔離開關操動機構之間、電力電容器的開關與其放電負荷之間應裝有可靠的連鎖裝置
11	設備運行	1.電流、電壓、功率因數、油量、油色、溫度指示應正常
		2.連接點應無松動、過熱跡象
		3.門窗、圍欄等輔助設施應完好；運行時聲音應正常，應無異常氣味
		4.瓷絕緣不得掉瓷、不得有裂紋和放電痕跡并保持清潔
		5.充油設備不得漏油、滲油
12	安全用具和滅火器材	1.變配電站應備有絕緣桿、絕緣夾鉗、絕緣靴、絕緣手套、絕緣墊、絕緣站臺、各種標示牌、臨時接地線、驗電器、腳扣、安全帶、梯子等各種安全用具。變配電站應配備足量可用于撲滅電氣火災的滅火器材
13	技術資料	1.變配電站應備有高壓系統圖、低壓系統圖、電纜布線圖、二次回路接線圖、設備使用說明書、試驗記錄、測量記錄、檢修記錄、運行記錄等技術資料
14	管理制度	1.變配電站應建立并執行各項行之有效的規章制度，如工作票制度、操作票制度、工作許可制度、工作監護制度、值班制度、巡視制度、檢查制度、檢修制度及防火責任制、崗位責任制等規章制度
15	其他情況

排查單位：                             排查人：
