二、工程實例
?。ㄒ唬┍尘百Y料
XXX港碼頭區某水塔工程是一座新建鋼筋混凝土倒錐殼供水設施。在水塔滑模施工過程中發生傾覆塌落。

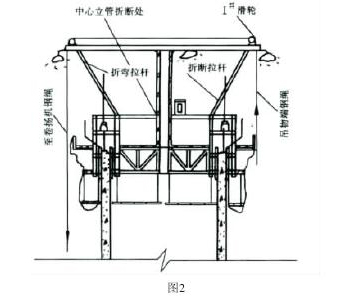

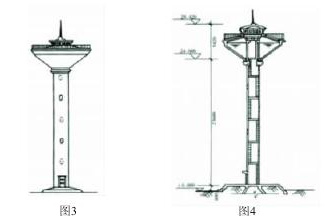

該水塔為100m3,倒錐殼鋼筋混凝土水塔,塔身直徑2.4m,系筒壁結構,壁厚為180mm,混凝土設計強度為C20,施工時按C40施工,水塔總高度為29.42cm,筒壁豎向配筋為22排Φ14@200,塔身施工采用滑模施工工藝,同時在筒壁施工中按要求配16φ25鋼筋兼作滑模支承桿,水塔待塔身施工完畢后,在地面預制,然后提升到位?;Qb置及失穩示意如圖2所示,水塔的立面及剖面如圖3和圖4所示:
該水塔工程于4月正式開工,5月施工進度達到塔身高度17.5m時,當滑模玉組施工交接,下一班組在沒有任何異常的情況下正常施工,滑模架突然傾覆,造成多人傷亡。
?。ǘ┰蚍治?/p>
水塔事故發生后,該市有關部門迅速成立了聯合調查組,對事故進行調查處理。調查分別對設計文件、基礎、機具結構、施工流程、混凝土質量、鋼筋抗拉強度、施工操作規程等進行了全面審查、分析、研究、試驗,對參與施工的46人進行了詢問。調查結果如下:
1.機具運轉故障?,F(xiàn)場調查發現,水塔在17.5m高度折斷,走邊絲跳槽被點點滴滴在天梁1號滑輪上,中心立管在焊口處折斷,斜拉梁兩斷兩折。上述情況的發生,是在某種外力作用下才導致滑模機具有傾覆,而這種外力的產生是由于走邊絲跳槽被卡在滑輪上,造成卷揚機鋼繩受力狀態改變,當時模具正在滑升過程中,滑模架上承受走邊絲的壓力,下受8組16個千斤頂(每個35kn共560kn)的向上頂力,致使機具桿承受不了,造成滑模架中心立管焊縫處折斷(φ140鋼管),兩側4根拉桿(φ90鋼管)兩斷兩彎,使滑模機具突然傾覆,失去平衡,從而導致這場事故。
2.施工現場管理松懈?,F(xiàn)場質量管理制度不健全、落實不力等是事故發生的一個主要原因。如:當班卷揚機操作工無證上崗,卷揚機房內無照明措施,天梁滑輪及鋼絲繩檢查制度不分健全,施工現場無安全檢查員。
三、結語
采用液壓滑升模板工藝,一定要充分考慮施工進度,材料的投放,特別是要綜事考慮投術上的難點,在編寫施工方案時,只有從設計計算,施工方法等方面嚴格要求,并在施工過程中認真執行經審定的施工方等,才能避免或減少工程質量事故的發生。
