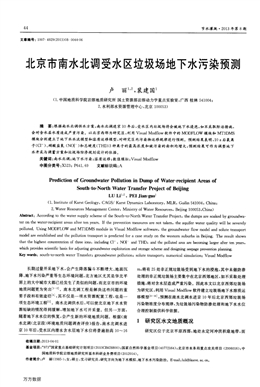

44 節水灌溉·2013年第8期
文章編號：1007—4929(2013)08 0044—06
北京市南水北調受水區垃圾場地下水污染預測
盧麗1’2，裴建國1
(1．中國地質科學院巖溶地質研究所國土資源部巖溶動力學重點實驗室，廣西桂林541004；
2．水利部水資源管理中一t7，北京100053)
摘要：根據南水北調供水方案，南水北調進京10年后，受水區內垃圾場將會被地下水浸泡，如不采取防治措施，
會對含水層水質造成嚴重污染。以北京西郊為研究區，利用Visual Modflow軟件中的M()DFLoW模塊和MT3DMS
模塊分別建立了地下水水流模型和溶質運移模型，對研究區內污染物運移規律進行預測。預測結果表明，10 a后氯離
子(C1一)、硝酸鹽氮(NO；一)和總硬度(THD)3種離子的最高濃度和被污染的面積均增大，預測結果可作為調整地下
水開采與調蓄方案和垃圾場防滲規劃設計的依據。
關鍵詞：南水北調；地下水污染；溶質運移；數值模擬；Visual Modflow
中圖分類號：X523；P641．69 文獻標識碼：A
Prediction of Groundwater Pollution in Dump of腸ter-recipient Areas of
South—to-North Water Transfer Project of Beijing
LU Lih2，PEI Jian—gu01
(1．Institute of Karst Geology，CAGS／Karst Dynamics Laboratory，MLR，Guilin 541004，China；
2．Water Resources Management Center，Ministry of Water Resources，Beijing 100053，China)
Abstract：According tO the water supply scheme of the South—tO—North Water Transfer Project，the dumps are soaked by groundwa—
ter on the water-recipient areas after ten years．If the prevention measures are not taken，the aquifer water quality will be severely
polluted．Using MODFI。()W and MT3DMS module in Visual Modflow software。the groundwater flow model and solute transport
model are established and the pollution transport is predicted for a case study on the western suburbs in Beij ing．The result shows
that the highest concentration of three ions，including C1一，Na and THD，and the polluted are8 are becoming larger after ten years，
which provides scientific basis for adiusting groundwater exploitation and storage scheme and designing seepage prevention planning．
Key words：south-to—north water Transfer；groundwater pollution；solute transport；numerical simulation；Visual Modflow
長期過量開采地下水，會產生降落漏斗不斷增大、地面沉
降、地下水污染嚴重等生態環境問題，北方地區尤其是華北平
原上的大中城市大都已經發生了類似的問題，而北京市的環境
地質問題更為突出[I--3]。南水北調工程是解決這些問題的重
要手段和有效途徑[4]，其不僅是一項水資源配置工程，也是一
項生態環境工程IS]。南水北調供水后，可以使北京地下水水資
源短缺的情況得到緩解，增加地下水可開采量。但另一方面，
隨著地下水水位的恢復，會產生新的環境地質問題。根據《南
水北調(北京段)環境地質問題調查評價》報告，南水北調水進
京10年后，受水區內潛水含水層地下水位將普遍抬高10～16
m，將有25處非正規垃圾場受到地下水的浸泡，其中未做防滲
處理的非正規垃圾場主要集中在北京西郊地區，如不采取處理
措施，將對含水層造成嚴重污染。因此本文以北京西郊垃圾場
為研究區，利用Visual Modflow軟件建立垃圾場地下水溶質運
移模型[6-16]，預測在南水北調水進京10年后北京西郊垃圾場
污染物濃度分布規律，為垃圾場污染物防滲處理和地下水水位
合理控制提供科學依據。
1研究區水文地質概況
研究區位于北京平原西部，地處永定河沖洪積扇地帶，面
收稿日期：2013—04—01
基金項目：“973”國家重點基礎研究計劃項目(2010CTM28800)；國家自然科學基金項目(40772164)；北京市水務局重點攻關項目(2006016)；中
國地質科學院巖溶地質研究所基本科研業務費項目(2012014)。
作者簡介：盧麗(1985一)，女，碩士，實習研究員，研究方向?yàn)榈叵滤M、地下水水污染防治。E-mail：luli@karst．a(chǎn)c．cn。
萬方數據
北京市南水北調受水區垃圾場地下水污染預測盧麗裴建國45
積為49．8 km2，分布有7個垃圾場(見圖1)，含水層垂向上分
潛水含水層和承壓含水層。潛水含水層主要以單一砂卵礫石
結構為主，含水層厚度變化較大，一般在30～250 m之間，水平
滲透系數的變化范圍為100～300 m／d，垂向滲透系數一般為水
平滲透系數的10-3～10一，潛水含水層是地下水主要開采層；
承壓含水層主要以多層砂卵礫石結構為主，含水層厚度變化相
對較小，一般在6～50 m之間，水平滲透系數的變化范圍大致
在100～160 m／d之間，垂向滲透系數一般為水平滲透系數的
10_3～10一。降水入滲補給、山區和上游的側向補給、河湖人
滲補給、農業灌溉回滲和基巖水頂托補給為地下水的主要補給
源，地下水主要排泄途徑為人工開采和側向流出。地下水動態
主要為降雨一人工開采型，潛水、承壓水多年動態變化趨勢一
致。地下水化學類型主要為HC03一一Ca2++M釅+型，礦化度
小于1 g／L。
圖1城區第四系水文地質圖
Fig．1 The inner--city quaternary hydrogeological map
2地下水污染現狀
根據北京市2006--2011年水資源公報，北京市淺層水(主
要開采層)污染較為嚴重，地下水水質呈現逐年惡化趨勢，Ⅳ～
V類水面積由2006年的2 340 km2擴大到2011年的3 107
km2，所占比例由2006年的36．8％增加到2011年的49％，超
標指標主要為總硬度、氯化物、硝酸鹽氮等；深層水水質相對較
好，除2010年外，其Ⅳ～V類水所占比例均未超過20％，超標
指標也較少，主要是氨氮和氟化物；基巖水水質較好，均符合Ⅲ
類水質標準。
由此可見，主要開采層(潛水含水層)中地下水水質較差，
污染面積較大。因此急需對該地區開采層中的各污染組分運
移規律進行預測研究。
3數值模型的建立與識別
3．1地下水水流模型
通過對研究區內水文地質條件進行分析，建立水文地質概
念模型。在此基礎上確定研究區的邊界條件、水文地質參數，
并對源匯項進行分析與計算，從而建立地下水水流模型。
3．1．1水文地質條件概化
根據水文地質結構模型，將研究區含水層結構概化為2
層：第一層為潛水含水層；第二層為承壓含水層。其邊界條件
概化如下：在水平方向上，將研究區邊界分為側向補給邊界和
側向流出邊界。在垂直方向上，潛水含水層自由水面作為上邊
界，通過該邊界，潛水與系統外發生垂向上的水量和溶質交換，
如大氣降水人滲補給、灌溉回滲補給、蒸發排泄、垃圾淋濾液的
入滲補給等。模型底界為隔水邊界。
3．1．2數學模型
根據研究區水文地質條件，地下水水流數學模型可概化為
非均質、各向異性三維非穩定流模型，如下式所示：
s薔=未(K差)+
￡(巧器)+未(K：蓑)+e x,y,z∈n，z≥o
P篆=比(差)2+墨(甍)2+
K：(蓑)2_蓑(K。+夕)+p x,y,z∈Fo,t≥o
h(x，Y，2，￡)Ipo=ho ．7C，Y，z，∈n，t≥
K。警l —q(z，y，z，￡) z，y，z∈n，￡≥o
On l廠1
式中：力為研究區域；h(x，Y，z，￡)為含水層的水位標高，m；
萬方數據
46 北京市南水北調受水區垃圾場地下水污染預測盧麗裴建國
虬、％、K：分別為z、兒z方向的滲透系數，m／d；K。為邊界面
法向方向的滲透系數，m／d；S為承壓含水層的貯水系數；／2為
潛水含水層的給水度；e為含水層的源匯項(1／d)；P為潛水面
的蒸發和降水入滲強度等，m／d；h。為含水層的初始水位，m；1"o
為研究區域的上邊界，即地下水的自由表面；n為研究區域的
二類邊界；n為邊界面的法線方向；口(z，Y，z，￡)為二類邊界的
單位面積的流量，m3／(d·m2)，流人為正，流出為負，隔水邊界
為0。
3．1．3模型的建立
利用Visual Modflow中的MODFLOW模塊建立地下水
水流模型。在平面上，按250 ril×250 m對研究區進行網格剖
分。在垂向上，根據研究區水文地質條件，概化為2層，從上而
下，依次為潛水含水層和承壓含水層。模擬時間段為2005年1
月至2006年12月，時間步長為1個月。根據所收集的資料，
并結合研究區內水文地質條件，將滲透系數、給水度、貯水系數
等水文地質參數輸入模型，同時對研究區地下水的源匯項進行
合理概化，并輸入模型進行計算。
3．1．4模型識別與驗證
為了確保所建立的地下水水流模型符合研究區水文地質
條件，并真實反映實際流場的特點，需要根據實測水位數據對
模型進行識別和驗證。選擇2005年1—12月和2006年1—12
月2個時段的實測水位數據分別作為模型的識別階段和驗證
階段，識別結果和驗證結果如圖2和圖3所示。從圖2和圖3
中可以看出，水位擬合誤差小于lm，這說明模型較為準確的反
映了研究區的實際情況。
32}
3仆
30}
E
理29}
*
28F
27}
+實測水位
26
A{螽懼
圖2西黃村觀測孔水位識別結果
Fig．2 n掄recognition result of the groundwater level of
Xihuangcun observation hole
3．2地下水溶質運移模型
3．2．1數學模型
R著一壺(現驀)一熹c地c，+
詈c：一A(c+魯警)X,y,z∈n，c≥o
C(x，y，z，f)1戶。一Co(z，y，z) z，Y，z∈f2
C(x，y，2，￡)I rl—C1(z，y，2) z，Y，z∈P1，t≥o
一磷薹k=五(x,y,z)x,y,z∈脅≥o
26 L_廣1，1—1—了—百—了—南—麗—T丁。萬一
A憤l旯
圖3西黃村觀測孔水位驗證結果
Fig．3 The validation result of the groundwater level of
Xihuangcun observation hole
式中：力為研究區域；C(x，y，z，f)為污染物濃度，mg／L；碥為
地下水實際流速，m／d；Do為水動力彌散張量；R為阻滯因子；
co(z，y，z)為污染物初始濃度，mg／L；n為一類邊界；Cl(z，
Y，z，f)為一類濃度邊界值，mg／L；／'2為二類邊界；工(z，Y，z)
為二類邊界值，mg／m2；A為生物降解系數；C。為固體顆粒吸附
的溶質濃度，mg／L；艿為含水層巖土的干容重；咒為有效孔
隙度。
3．2．2溶質運移模型
利用MT3DMS模塊建立地下水溶質運移模型，網格剖分
和模擬時段均與水流模型一致。根據北京市地下水污染現狀，
選取開采層中主要超標項目氯離子(C1一)、硝酸鹽氮(N0；一)、
總硬度(THD)進行模擬計算，以2005年1月濃度場為初始濃
度場。根據收集到的資料，將溶質運移模型中的縱向彌散度、
橫向彌散度、垂向彌散度、孔隙度等參數輸人模型，通過模型調
式，最終確定各參數值。根據氯離子(C1一)、硝酸鹽氮(N0；一)
和總硬度(THD)3種離子實測濃度場對溶質運移模型進行識
別和驗證，選擇2005年12月和2006年12月作為模型的識別
和驗證時間。從圖4～圖9可以看出，3種離子的識別和驗證
效果較好，這說明溶質運移模型較為準確的反映了研究區的實
際情況．可以對3種離子濃度場進行預測研究。
I蘭i例2 ．j i !嚴／V寓塒濃度／V計算蕺廈
圖4 2005．12氯離子(C1一J濃度場擬合圖(單位：m_g／L)
№4"lhe dllm'Me ion∞啪喇吶曲I fleM fitlmg d瞄rt in 2I炳n旺lr蛔
萬方數據
北京市南水北調受水區垃圾場地下水污染預測盧麗裴建國
圖例／y實爵濃度Ⅳ計并濃度
圖5 2006．12氯離子(Cl一)濃度場擬合圖(單位：mg／L)
№5m咖哪他iolI咖咖岫tiolIfidd nnil瞎chartiIl 2晰December
圖例／V實測濃度Ⅳ計并濃度
圖6 2005．12硝酸鹽氮(N0j一)濃度場擬合圖(單位：rag／L)
№6 11．e nit眥IⅡtmgen咖蛐field nt魄chart iII瑚5 Deceml】er
圖7 20％．12硝酸鹽氯(N()i一)濃度場擬合圖(單位：rag／L)
n晷7 n七m打ate ni打叼啪concentration neM nttiI瞎chart iII 2∞6 December
4水質預測
根據北京市2006年制定的《北京市“十一五”時期水資源
圖8 2005．12總硬度(THD)濃度場擬合圖(單位：rag／L)
n呂8 The total hardness伽啦即打ati啪fie帕fittiI筆chart iII 2∞5 December
圖9 2∞6．12總硬度(THD)濃度場擬合圖(單位：mg／L)
n晷9 11le total hardness cencentration fie柑ntti嚷chart iII 2006Ⅸ魍Ⅱ岫
保護及利用規劃》，北京市地下水開采與調蓄方案共分3個階
段，分別為2006年1月至2007年12月、2008年1月至2009
年12月和2010年1月至2020年12月，前2個階段為保障性
用水階段和滿足奧運用水階段，地下水水位略有恢復，而第三
階段屬于地下水恢復階段，地下水水位有明顯的上升，垃圾場
被浸泡，因此選擇此階段對污染物的運移規律進行模擬。該階
段具體開采方案為農業開采量減少0．29億m3，第三供水廠開
采量減少0．4億m3，自備井停采。以2010年1月3種離子的
實測濃度場為初始濃度場(圖10～圖12)，利用經過識別和驗
證后的溶質運移模型，對10年后的3種離子的濃度場進行預
測，預測結果如圖13～圖15所示。
從圖12～圖14可以看出，10年后3種離子的最高濃度和
被污染面積均比2010年時有所增大，具體變化情況如下：對于
氯離子(C1一)而言，2020年氯離子(CI)雖未出現受污染區域
(濃度>250 rag／L)，但整體濃度呈現增大趨勢，最高濃度由
112 mg／L增大到208 mg／L，且均出現在福田寺東側，高值中
心也由原先的3個增加為4個；硝酸鹽氮(N0；一)的受污染面
積(濃度>20 rag／L)明顯擴大，由原先的29．94 km2增大到
萬方數據
48 北京市南水北調受水區垃圾場地下水污染預測盧麗裴建國
尸。。f22■。。'k。
圖10 2010．1氯離子(Cl一)濃度場(單位：rag／L)
Fig．10 The chloride ion concentration field in 2010 January
圖11 2010．1硝酸鹽氮(Na一)濃度場(單位：rag／L)
Fig．11 The nitrate nitrogen concentration field in 2010 January
圖12 2010．1總硬度f(wàn)THD)濃度場(單位：mg／L)
Fig．12 The total hardness concentration field in 2010 January
42．99 km2，最高濃度也由53 mg／L增大到87 mg／L；總硬度
(THD)的變化趨勢與前2種離子相同，受污染面積(濃度>450
mg／L)增大，由2010年的0．66 kmz增大到2020年的2．23
kmz，最高濃度也由554 mg／L增大到872 mg／L，并出現了V類
圖例
圖13 2020．12氯離子(el一)濃度場(單位：rag／L)
Fig．13 The chloride ion concentration field in 2020 December
圖14 2020．12硝酸鹽氮(N0j一)濃度場(單位：nag／L)
Fig．14 The nitrate nitrogen concentration field in 2020 December
圖例
圖15 2020．12總硬度(THD)濃度場(單位：mg／L)
Fig．15 The total hardne輜concentration field in 2010 December
水區域，面積約為0．059 km2，高值中心也由1個增加到了
4個。
綜上所述，按照原先的地下水開采與調蓄方案，研究?jī)?nèi)的
氯離子(CI一)、硝酸鹽氮(NO；s一)、總硬度(THD)3種污染物的
污染面積逐漸擴大，嚴重威脅當?shù)氐娘嬘盟踩?，因此需要?duì)
燦■圜圈閂口H日譬
貅■■圖nHU㈠n■●■
馳●■—■圄舅HU㈠n醚盈■
萬方數據
北京市南水北調受水區垃圾場地下水污染預測盧麗裴建國49
原地下水開采方案進行調整，同時對垃圾場進行防滲處理，防
止地下水污染進一步惡化。
5結語
根據《北京市“十一五”時期水資源保護及利用規劃》中第
三階段地下水開采與調蓄方案，利用Visual Modflow軟件對研
究區內的污染物運移規律進行預測，結果表明，研究?jī)?nèi)的氯離
子(CI一)、硝酸鹽氮(NO；s一)、總硬度(THD)3種污染物污染面
積和整體濃度都較2010年有明顯的擴大趨勢，高值中心數量
增加，而且總硬度(THD)出現了V類水區域(極度污染區)，因
此需要對原有的地下水開采方案進行調整，對垃圾場進行防滲
設計規劃，對已有污染源進行治理，同時加強地下水保護和地
下水水質監測工作。
參考文獻：
[13韓鵬．京津地區地下水資源存在的問題及對策EJ]．海河水利，
2007，1(24)：24—26．
[2]李會安，竇艷兵．南水北調水進京后北京市地下水利用與保護
口]．水利規劃與設計，2006，(5)：19—22．
[3]陳蓓蓓，官輝力，李小娟，等．北京地下水系統演化與地面沉降過
程[J]．吉林大學學報(地球科學版)，2012，42(Sup．1)：373—379．
I-4]汪易森，楊元月．中國南水北調工程[J]，人民長江，2005，36(7)：2
—6．
[5]劉國緯．關于中國南水北調的思考I-J]．水科學進展，2000，11(3)：
345—350．
[6]劉予，孫穎，殷琨．南水北調引水進京后北京市地下水環境
預測[J]．水文地質工程地質，2005，(5)：93—96．
[7]吳夏懿，束龍倉．開采條件下的地下水溶質運移規律的研究一以
山東濟寧漏斗區為例[J]．工程勘察，2006，(2)：27—30．
[8]吳吉春，薛禹群，黃海，等．山西柳林泉局部區域溶質運移二維
數值模擬I-J]．水利學報，2001，(8)：38—43．
[9]吳吉春，薛禹群，黃海，等．山西柳林泉裂隙發育區溶質運移三
維數值模擬I-j]．水利學報，2000，36(6)：728—734．
[101張鳳娟，邢立亭．淄博市張店化工園區地下水污染預測[J]．濟南
大學學報(自然科學版)，2013，27(4)：177—182．
[111朱學愚，劉建立．山東淄博市大武水源地裂隙巖溶水中污染物運
移的數值研究fJ]．地學前緣，2001，8(1)：171—178．
1'121杜文堂，王占輝，馮更辰，等．邢臺市巖溶水污染現狀與演化趨勢
預測[J]．中國巖溶，2011，30(3)：285--290．
[13]郭飛，朱學愚，劉建立，等．山東淄博裂隙巖溶水中污染物運移
的數值模擬及治污措施口]．水利學報，2004，(7)：57—63．
1'141 Faulkner Jonathan，Hu Bill X，Kish Stephen，et a1．Laboratory
Analog and Numerical Study of Groundwater Flow and Solute
Transport in A Karst Aquifer with Conduit and Matrix Domains
[J]．Journal of Contaminant Hydrology，2009，110(1—2)：34—
44．
[15] Morway ED，Niswonger RG，Langevin CD，et a1．Modeling
Variably Saturated Subsurface Solute Transport with MODF—
LOW--UZF and MT3DMSI,JJ．Ground Water，2012，51(2)：
237—251．
[161 Rasiah Velu，Armour John David．Comparison of Groundwater
Transit Velocity Estimates from Flux Theory and Water Table
Recession Based Approaches for Solute Transportl,J]．Journal of
Environmental Management，2013，116．
(上接第43頁)
4結語
通過分析上述內容，得到以下結論。
(1)本次基于鉆孔數據建立的三維地質結構模型各地層層
面光滑，且通過旋轉和調節地層透明度，可以直觀、清晰地展示
潮白河沖洪積扇內地質單元的空間展布及其相互關系。結合
研究區地質及水文地質相關資料，觀察三維地質結構模型，發
現研究區北部扇頂為山區，南部扇緣為砂與黏性土互層，底部
為基巖隔水底板，且東、西部隔水底板呈向上延展趨勢，形成巨
大的盆狀儲水空間，因此，潮白河沖洪積扇能夠滿足建立地下
水庫所需的儲水空間。
(2)在構建的三維地質結構模型基礎上，運用ArcScene中
的Animation工具條，構建地下水庫動態模擬展示模型，通過
控制潛水面升降變化來模擬展示潮白河沖洪積扇地下水庫的
補給與消耗演變過程。在此過程中，可以導人實時水位數據，
進行相關水資源量計算，為地下水庫的建立與管理提供依據。
在研究過程中，存在幾點有待改進的地方，需要在后續工
作中不斷完善。
(1)在建模過程中，未考慮復雜地質構造如侵入體、透鏡體
等地質體的影響與作用，因此，該方法對地質構造活動強烈、扭
曲變形嚴重的地質建模效果較差，需要在后續工作中進行逐步
完善。
(2)在建模過程中雖然收集鉆孔資料較多，但由于鉆孔的
成孔時間不一致，關于巖性的描述有差別。此外，隨著人類活
動的影響，部分較早鉆孔的地表高程、地表巖性都發生了變化。
這些都導致在建模過程中，地質模型與實際情況的偏差，因此
需要在后續工作中，增加相應的調查，以便進行修正。
參考文獻：
[11杜新強，廖資生，李硯閣，等．地下水庫調蓄水資源的研究現狀與
展望[J]．科技進步與對策，2005：178—180．
[2]杜漢學，常國純，張喬生，等．利用地下水庫蓄水的初步認識[J]．
水科學進展，2002，13(5)：618—622．
[3]王明華，白云．三維地質建模研究現狀與發展趨勢[J]．土工基
礎，2006，20(4)：68—70．
[4]明鏡．三維地質建模技術研究l'J1．地理與地理信息科學，
201l，27(4)：14—18．
[5]湯國安，楊聽．ArcGIS地理信息系統空間分析實驗教程[M]．
北京：科學出版社，2006．
[6]劉湘南，黃方，王平．GIS空間分析原理與方法[M]．北京：科
學出版社，2006：227—228．
[71張楠，尹繼娟，梁秀娟，等．基于DEM模型的三維地質結構模
型的建立——以吉林省靖宇自然保護區為例[J]．節水灌溉，
2012，(8)：27—30．

網友評論 more

環境保護論文最新內容

08-31
