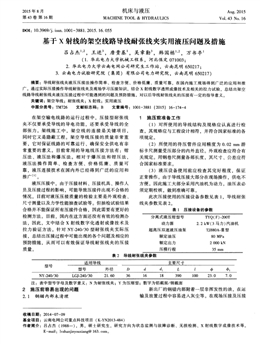

2015年8月
第43卷第16期
機床與液壓
MACHINE TOOL&amp;amp; HYDRAULICS
Aug．2015
Vo1．43 No．16
DOI：10．3969／j．issn．1001—388 1．2015．16．055
基于x射線的架空線路導線耐張線夾實用液壓?jiǎn)栴}及措施
呂占杰 一，王進。，唐貴基 ，吳章勤 ，韓國棟 ，萬書亭
(1．華北電力大學機械工程系，河北保定071003：
2．華北電力大學云南電網公司研究生工作站，云南昆明650217：
3．云南電力試驗研究院(集團)有限公司電力研究院，云南昆明650217)
摘要：導線耐張線夾液壓壓接法操作簡單、檢查方便、價格低廉、質量可靠，在國內施工現場得到廣泛的應用和推
廣。通過實際壓接操作導線耐張線夾及現場學習壓接知識，結合x射線數字透照成像技術及相關的拉力試驗，總結出架空
線路導線耐張線夾液壓壓接過程中可能遇到的問題及預防措施，對以后導線耐張線夾的壓接有一定的指導意義。
關鍵詞：架空導線；耐張線夾；x射線；實用液壓
中圖分類號：TM726 文獻標志碼：B 文章編號：1001—3881(2015)16—174—4
在架空輸電線路的運行過程中。壓接型耐張線
夾不僅要承受導線的導電功能，還要承受導線的全
部張力。架線施工中，架空線的連接是關鍵項目，
同時它又是隱蔽工程。架空導線壓接的質量非常重
要，它對保證線路的可靠運行、確保安全供電有非
常重要的意義。目前常用的導地線壓接方法有：鉗
壓法、液壓法和爆壓法。相對于爆壓法和鉗壓法，
液壓法操作簡單、檢查方便、價格低廉、質量可
靠，液壓連接技術在國內外已經得到廣泛的應用和
推廣 。
液壓壓接中．由于壓接材料、壓接機具、操作人
員及壓接過程的影響，可能導致壓接件出現不合格的
情況。目前對液壓壓接質量的檢驗主要是外觀檢查、
尺寸測量以及力學性能抽查試驗等。但抽檢試驗結果
合格并不能保證所有壓接件合格，因此需要有更好的
檢測方法。目前．國內在這方面還沒有有效的檢測辦
法，因此，文中結合x射線數字化透射成像技術及
拉力驗證方法，針對NY 240／30型耐張線夾實際壓
接．總結出壓接過程中可能出現的各個問題及相應的
預防措施，從而可以有效保證導線耐張線夾的壓接
質量
1 施壓前準備工作
(1)對所使用的導線結構及規格應認真進行檢
查，其規格應與工程設計相符，并符合國家標準的各
項規定。
(2)所使用的待壓管件應用精度為0．02 mm游
標卡尺測量受壓部分的內外直徑。外觀檢查應符合有
關規定。用鋼卷尺測量各部長度。其尺寸、公差應符
合國家標準要求。
(3)液壓設備使用前應檢查其完好程度，保證
正常操作。由于導線壓接大部分在現場操作，供電不
方便。因此施工大部分采用汽油機為動力。油壓表必
須定期校核，做到準確可靠。
此次壓接使用的壓接設備參數見表1．導線耐張
線夾參數見表2。
表1 壓接設備的參數
分離式液壓鉗型號
動力源
超高壓雙速液壓油泵
額定油壓
額定出力
壓模行程
TYQ(F)一200T
2．2 kW(3馬力)汽油機
¨B80A．m型
80 MPa
2 0o0 kN
35 mm
表2 導線耐張線夾參數
注：表中型號字母及數字意義：N為耐張線夾；Y為壓縮型；數字為鋁截面／鋼截面
2 施壓前容易出現的問題 新出廠的鋼錨內部附著一層非揮發性的油，在運
2．1 鋼錨內部未清理 輸及放置過程中容易進入灰塵等。在現場壓接及壓接
收稿日期：2014—07—09
基金項目：云南電網公司重點科技項目(K—YN2013—484)
作者簡介：呂占杰(1988一)，男，碩士研究生，研究方向?yàn)闋顟B(tài)監測與故障診斷、無損檢測、x射線數字成像技術等。
E—mail：lvzhanjieyouxiang@163．corn。

第16期 呂占杰等：基于X射線的架空線路導線耐張線夾實用液壓?jiǎn)栴}及措施 ·177·
現“各個擊破現象”boy~實驗中x射線成像圖與拉
力圖分別如圖8、圖9所示。
8
7
重：
4
；
1
圖8 耐張管部分未壓接
時l司／i
圖9 出現“各個擊破”拉力圖
從圖8看出鋁管部位沒有壓接到位。從圖9可以
看出：鋁管和鋼芯的伸長率不同，在拉力增大的過程
中，首先是鋼芯承受較大拉力，因此鋼芯先被拉斷。
鋼芯拉斷后鋁管獨自承受拉力。在 =223 s時很快就
被拉斷，導致“各個擊破”產生。
5 結束語
目前對導線的耐張線夾壓接問題原因分析手段主
要為外觀檢查、尺寸測量以及力學性能抽查試驗。但
上述手段僅能從試驗及分析結果對導線耐張線夾部分
性能進行判斷，不能更直觀地檢查金具及導線的內部
質量、裝配質量等，不能判斷導線耐張線夾是否存在
內部缺陷、壓接質量是否合格。因此，需要一種更直
觀、便捷、有效的手段對電力金具及導線進行監控。
x射線數字成像技術是實現該目的的最有效手段。文
中通過實際壓接操作，結合x射線數字成像技術提
出了導線耐張線夾壓接前、壓接中、壓接后可能遇到
的問題及預防措施，對之后的導線耐張線夾壓接有一
定的指導意義。
參考文獻：
[1]林昌興．論架空送電線路導線壓接的問題及措施[J]．電
力建設，2010，12(252)：114—116．
[2]蒙偉國．提高耐張線夾壓接質量措施[J]．企業科技與發
展，2012(21)：23-25．
[3]徐曉東．導線剝頭質量對壓接的影響[J]．機電元件，
2012，32(1)：18-22．
[4]周敏，吳寶貴．架空線路導線耐張線夾實用液壓方法探
討[J]．華東電力，2003，29(4)：29-31．
[5]周孚民，王志強，賀虎．特高壓晉東南變電站1 000 kV架
空線安裝工藝的研究及應用[J]．電網技術，2009，33
(10)：20—24．
[6]朱艷君，尋凱，孔耕牛，等．大截面導線壓接產生散股原
因分析及消除措施[J]．電力建設，2010，31(4)：94-99．
[7]水利水電部電力建設研究所．SDJ226．87架空送電線路
導線及避雷線液壓施工工藝規程(試行)[M]．北京：水
利電力出版社．1987．
[8]孟麗娟．對控制輸電線路施工質量的探討[J]．電源技術
應用，2013，26(11)：36．
[9]應偉國，胡旭光，黃旭駿．架空導線耐張壓接管壓接尺寸
與機械荷載的驗證[J]．浙江電力，2010，81(7)：14-16．
[10]馮愛軍，金榕．影響導線壓接握著力的因素分析[J]．電
力建設，2011。32(11)：85—88．
