輸電線路污穢狀態監測現狀

文檔作者：胡元輝，林吉，康小平，鄭振華文檔來源：浙江寧波電業局		點 擊數：	更新時間： 2025年07月12日
下載地址：點擊這里	文件大?。?266.88 KB 共3頁	文檔格式： PDF	下載點數： 1 點（VIP免費）

全屏查看

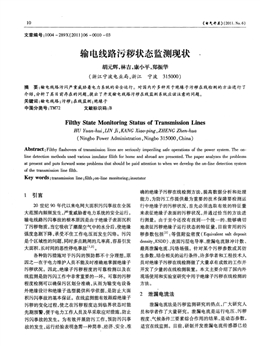

內容預覽 [文件共3頁]

本文件共3頁，如需編輯使用，請下載。

注：預覽效果可能會出現部分文字亂碼（如口口口）、內容顯示不全等問題，下載是正常的。

	文件大?。?66.88 KB 共3頁文件格式：PDF 下載點數：1 點（VIP會員免費）

上一篇：輸電線路舞動綜合治理

文本預覽

僅提取頁面文字內容，供快速閱讀使用。

10 <電氣開關》(2011．No．6)><電氣開關>(2011．No．6)
很多 J，測量的準確度比較高。針對泄漏電流的測
取過程中存在著大量的干擾，采用自適應噪聲對消技
術和小波去噪方法等進行抗干擾。通過泄漏電流傳感
器實時獲取流過絕緣子表面的泄漏電流，形成了大量
的輸電線路絕緣子污穢在線監測系統。典型的泄露電
流法絕緣子污穢在線監測系統如圖1所示。
太陽能電池板、 2
監控中心
圖1 泄露電流法絕緣子污穢在線監測系統
泄漏電流的大小不僅和污穢程度有關，而且和絕緣
子的受潮程度有關，此外還和絕緣子的串長、幾何形狀
等因素有關。如何根據測得的泄漏電流值評價絕緣子
的污穢程度，如何確定泄漏電流報警的門檻值等問題仍
沒有一個明確的結論。另外，只有在潮濕的氣象條件下
才能測到泄漏電流，它僅適用于潮濕多雨的地區，在干
旱少雨地區測泄漏電流的方法是不適用的。此外，由于
測量系統沒有針對戶外輸電線路附近環境進行專門設
計，存在易受電磁干擾，老化速度快等缺點。
3 光譜法
光傳感器監測ESDD的理論基礎是介質光波導中
的光場分布理論和光能損耗機理。置于大氣中的低損
耗石英棒是一個以棒為芯、大氣為包層的多模介質光
波導。在石英棒上無污染時，由光波導中的基模和高
次模共同傳輸光的能量，其中絕大部分光能在光波導
的芯中傳輸，只有少部分光能沿芯包界面的包層傳輸，
光波傳輸過程中光的損耗很小。當石英玻璃棒上有污
染時，由于污染物改變了高次模及基模的傳輸條件，同
時，污染粒子對光能的吸收和散射等會產生光能損耗，
通過檢測光能參數可計算出傳感器表面鹽分的多少。
將光傳感器與絕緣子串置于相同環境，通過神經網絡
建立光通量、濕度、塵埃比率與ESDD的關系，實現
ESDD的在線監測。光通量衰減與濕度、塵埃比率和
ESDD之間相互關系非常復雜，光衰減量的準確數學
描述有難度。光學元器件的不穩定因素對測量結果有
較大影響。該方法在應用方面還沒有取得實質性進
展。
4 微波輻射法
微波輻射法利用絕緣子在微波段的輻射特性差異
來檢測污穢程度。任何高于絕對零度的物體都在不斷
輻射能量，輻射的頻率范圍非常寬，當物體表面有污穢
物時，發射率會隨著污穢量和污穢性質發生變化，污層
濕潤時變化更明顯，而物體所輻射的電磁波可以通過
普朗克定律來測量。微波輻射計能實現高靈敏度的物
體熱電磁輻射測量，微波輻射計天線接受的總功率與
溫度有一一對應的關系，因此可采用天線溫度來度量
物體的輻射強度。輻射計原理圖如圖2所示，根據以
上原理，先在實驗室中根據國家標準選取ESDD來與
發射率對應得到與一定量的污穢對應著的特定天線溫
度，進而在現場通過測量絕緣子的天線溫度來判斷絕
緣子的運行狀況。但絕緣子材料一般由多種物質組
成，且非金屬材料的表面特性變化非常復雜，很難用固
定的數學解析式表述輻射。該方法有待進一步實驗室
研究和現場對比試驗。
5 紫外脈沖法
圖2 輻射計原理圖
絕緣子放電時伴有光現象，其中含有一定的紫外
光，清潔絕緣子的放電非常少，而污穢絕緣子則經常在
濕度較大時伴有放電現象。絕緣子污穢過程中伴有放
電情況的變化，可以利用絕緣子的放電差異來檢測污
穢程度。采用日盲型紫外探頭監測絕緣子放電時產生
的紫外光，建議可以通過紫外光脈沖強度和次數，結合
環境溫度和濕度情況判斷絕緣子污穢程度。其他研究
人員利用紫外成像監測污穢絕緣子的沿面放電，通過
觀測的紫外光子數確定沿面放電階段，實現對絕緣子
污穢放電的預警。目前還沒有具體的污穢程度評價方
法，而且測量過程中受導線和均壓環產生電暈、線路運
行電壓、探頭安裝角度、氣候條件等影響較大。
墨 國
12 (電氣開關》(2011．No．6)
6 聲發射法
當絕緣子沒有放電時，無聲波發射信號。隨著絕
緣子污穢放電程度的發展，放電逐步增強，聲波發射信
號從無到有，由弱變強。該聲波信號可視為點聲源，在
空氣介質中以球面波的形式周圍外傳播。由于該聲波
信號的能量是污穢放電所釋放能量的一部分，因此，聲
波信號能量與放電能量之間必然存在定量關系。聲波
信號的幅值與放電能量的平方根成正比。通過檢測絕
緣子污穢放電所產生的聲波信號的幅值，就可以監測
污穢放電的強弱并判斷對絕緣性能的危害。
研究人員將聲傳感器安裝在桿塔上捕捉放電產生
的聲信號，提取聲波信號的最大幅值、最大工頻半周期
面積和一段固定時間長度內工頻半周期面積超過給定
閾值的聲波信號的個數作為特征量，利用模糊推理方
法建立聲信號特征量與絕緣子表面的污穢放電強弱的
映射關系，實現對絕緣子污穢放電的監測和預警。由
于需將傳感器靠近或接觸運行中的絕緣子，測量較麻
煩，受環境背景噪聲影響也很大。該方法目前尚處于
試驗階段，監測裝置的性能指標和功能還有待進一步
改善，有些實際的調試和安裝問題還需進一步研究。
7 紅外成像法
當污穢絕緣子干燥時，絕緣子表面的泄漏電流很
小，當污層不斷濕潤時，泄漏電流不斷增大，電流流過
污層產生焦耳熱，引起絕緣子表面溫升。泄漏電流越
大，其電流熱效應越明顯，溫度變化也越明顯，可以利
用絕緣子表面熱場的變化來檢測污穢程度。任何物體
溫度高于絕對零度都會向外輻射紅外能量，不同溫度
的物體向外輻射的紅外能量不同，紅外熱像儀能夠探
測物體輻射的紅外能量，并將其轉換為紅外熱像圖
(如圖3所示)。
圖3 瓷絕緣子表面污穢紅外圖像
有研究結果證實通過絕緣子熱像圖處理，提取污
穢特征參數，再利用神經網絡或支持向量機建立污穢
特征、環境濕度與絕緣子污穢等級之間的映射關系，可
以實現絕緣子污穢等級的紅外熱像檢測。采用紅外熱
像檢測絕緣子污穢等級，具有非接觸、實時、快速、安全
的特點，為絕緣子污穢檢測提供了一種很好的解決途
徑。但該方法需要將結構復雜的熱像儀安裝在桿塔
上，可靠性、適用性還有待進一步深入研究。
8 總結
通過調研可得以下結論：
(1)輸電線路污穢在線監測是輸電線路監測的一
個重點和難點問題。學者和技術人員開發了多種設備
試圖解決這一問題。
(2)泄露電流法：該方法是目前在現場應用最多的
方法，但該方法存在固有缺點，測量結果不能代表絕緣
子實際污穢情況，且存在供電、老化以及可靠性的問題。
(3)光譜法、微波輻射法和環境監測法：污穢成分
復雜，導致測量結果難以與污穢成分對應。
(4)紫外法和紅外法：輸電線路附近存在電暈，以
及設備昂貴等原因影響紫外、紅外等光學測量設備的
實際應用。
(5)聲發射法：輸電附近電磁環境惡劣，噪聲較
大，淹沒聲發射法接收信號。
綜上所述，新開發傳感器進行污穢測量的過程中
需要解決供電、電磁干擾、可靠性、污穢成分識別等問
題，同時應確保污穢不會造成傳感器損壞，不能因污穢
覆蓋傳感器導致測量結果不準確。
參考文獻
[1] 關志成，劉瑛巖，周遠翔，等．絕緣子及輸變電設備外絕緣[M]．北
京：清華大學出版社，2006，182-258．
[2] 宿志一，張開賢．我國電網污閃事故的時空分布[J]．中國電力，
1997，30(5)：3—5，9．
[3] 張重遠，張建興，律方成，等．基于Rogowski線圈的高壓設備工頻
泄漏電流傳感器的研制[J]．華北電力大學學報，2006，33(2)：5—7．
【4] Fontana E，Oliveira s C，Cavaleanti F，et a1．Novel sensor system for
leakage current detection on insulator strings of overhead transmission lines
[J]．IEEE Trans on Power Delivery，2006，21(4)：2064—2070．
[5] Chen W G，Yao C G，Chen P，et a1．A new broadband micro current
transducer for insulator leakage current monitoring system[J]．IEEE Transac—
tions on Power Delivery，2008，23(1)：355—360．
收稿日期：2011—09—06
作者簡介：胡元輝(1984一)．男．浙江寧波人．本科學歷。助理工程師．畢業于浙江
大學．現在寧波電業局工作；
林吉(1985一)．男．浙江舟山人。本科學歷．助理工程師．畢業于浙江大
學?，F(xiàn)在寧波電業局工作；
康小平I1974一)．男．浙江寧波人，本科學歷。工程師．畢業于上海電力
學院．現在寧波電業局工作；
鄭振華《1984一)．男．浙江衢州人．碩士學歷，工程師．畢業于華北電力
大學．現在寧波電業局工作。</電氣開關>
