摘　要:針對電流互感器常用的幾種接線方式的應用范圍和安全性做了分析，介紹了幾種測量電流互感器極性的常用方法，并分析了運行中常見的安全問題。

關鍵詞:電流互感器常用接線；極性測量；電流互感器運行安全

電流互感器和電壓互感器是電力系統中一種特殊的變壓器,它們把大電流變成小電流,把高電壓變成低電壓,用來使儀表、繼電器與主電路絕緣,以保證電力系統的安全,擴大儀表和繼電器的使用范圍。電流互感器的極性與電流保護密切相關，電流保護起主導作用，因此必須掌握好極性與保護的關系。針對電流互感器常用的幾種接線方式的應用范圍和安全性做了分析，介紹了幾種測量電流互感器極性的常用方法，并分析了運行中常見的安全問題。

１　電流互感器常用的幾種接線方式的應用范圍及安全性分析

１.1一相式。電流保護的電流互感器主要用于測量對稱三相負載或相負荷平衡度小的三相裝置中的一相電流。如圖１所示，電流互感器的接線與極性的關系不大，但需注意的是二次側要有保護接地，防止一次側發生過電流現象時，電流互感器被擊穿，燒壞二次側儀表、繼電設備。但是嚴禁多點接地。兩點接地二次電流在繼電器前形成分路，會造成繼電器無動作。因此在《繼電保護技術規程》中規定對于有幾組電流互感器連接在一起的保護裝置，則應在保護屏上經端子排接地。如變壓器的差動保護，并且?guī)捉M電流互感器組合后只有一個獨立的接地點。

1.2 兩相式不完全星形接線

兩相式不完全星形接線用于相負荷平衡和不平衡的三相系統中。如圖２所示,若有一相二次極性那么流過 3kA 的電流為Ia和Ic，由向量差得其電流值為Ia的 倍，相位滯后Ia300度，如果三只繼電器整定值是一樣的，3kA會提前動作，造成保護誤動。

1.3 三相完全星形接線

三相完全星形接線如圖1所示。用于相負荷平衡度大的三相負荷的電流測量以及電壓為380/220V 的三相四線制測量儀表，監視每相負荷不對稱情況，若任一相極性接反，流過中性線的電流將增大。若缺少中性零線的星形連接，其缺陷是在運行中當負荷不平衡時，將造成二次側中性點位移，使流過繼電器的電流不能正確反映出該相電流的大小，同樣會造成誤動。

?

?

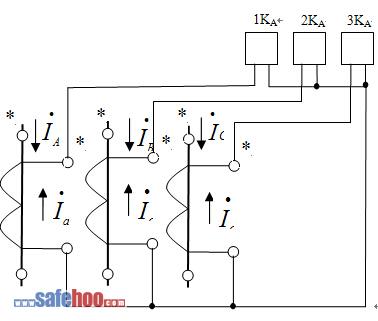

圖 1?三相完全星形接線

2?電流互感器的極性測量

??? 電流互感器在交流回路中使用，在交流回路中電流的方向隨時間在改變。電流互感器的極性指的是某一時刻一次側極性與二次側某一端極性相同，即同時為正、或同時為負，稱此極性為同極性端或同名端，用符號"*"、"-" 或"."表示。也可理解為一次電流與二次電流的方向關系。測量電流互感器的極性的方法很多，我們在工作時常采用的有以下三種試驗方法：①直流法；②交流法；③儀器法。

2.1 直流法

???用1.5～3V干電池將其正極接于互感器的一次線圈L1，L2接負極，互感器的二次側K1接毫安表正極，負極接K2，接好線后，將K合上毫安表指針正偏，拉開后毫安表指針負偏，說明互感器接在電池正極上的端頭與接在毫安表正端的端頭為同極性，即L1、K1為同極性即互感器為減極性。如指針擺動與上述相反為加極性。
