淺析造氣粗脫硫系統的改造

文檔作者：孟志成沈麗高志勇文檔來源：滄州大化集團ＴＤＩ公司		點擊數：	更新時間： 2025年05月14日
下載地址：點擊這里	文件大?。?566.37 KB 共3頁	文檔格式： PDF	下載點數： 1 點（VIP免費）

全屏查看

內容預覽 [文件共3頁]

本文件共3頁，如需編輯使用，請下載。

注：預覽效果可能會出現部分文字亂碼（如口口口）、內容顯示不全等問題，下載是正常的。

	文件大?。?66.37 KB 共3頁文件格式：PDF 下載點數：1 點（VIP會員免費）

上一篇：淺析 GSP 氣化工藝煤粉輸送系統穩定性操…

文本預覽

僅提取頁面文字內容，供快速閱讀使用。

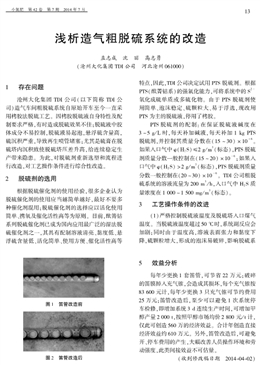

小氮肥 第 ４２ 卷 第 ７ 期 ２０１４ 年 ７ 月淺析造氣粗脫硫系統的改造孟志成 沈 麗 高志勇（滄州大化集團 ＴＤＩ 公司 河北滄州 ０６１０００）１ 存在問題滄州大化集團 ＴＤＩ 公司（以下簡稱 ＴＤＩ 公司）造氣車間粗脫硫系統自原始開車至今一直采用栲膠法脫硫工藝。 因栲膠脫硫液自身特性及配制要求嚴格，有時造成脫硫效果不佳；脫硫液中膠體成分不易控制，脫硫液易起泡，懸浮硫含量高，硫沉積嚴重，導致再生噴管堵塞；尤其是硫膏在脫硫塔內沉積致使脫硫塔壓差升高，給連續穩定生產帶來隱患。 為此，對脫硫劑重新選型和流程進行改造，對工藝操作條件進行綜合性改造。２ 脫硫劑的選用根據脫硫催化劑的使用經驗，很多企業認為脫硫催化劑的使用應當越簡單越好，最好不要多種催化劑混用；脫硫催化劑的選擇應以活化使用簡單、攜氧及催化活性高等為原則。 目前，酞箐鈷系列脫硫催化劑已成為國內應用最廣泛的濕法脫硫催化劑之一，其具有配制溶液清亮、黏度低、懸浮硫含量低、活化簡單、使用方便、催化活性高等特點，因此，ＴＤＩ 公司決定試用 ＰＴＳ 脫硫劑。 根據ＰＴＳ（酞菁鈷系）的強氧化能力，可將系統中的 Ｓ２ －氧化成硫單質或多硫化物。 由于 ＰＴＳ 脫硫劑使用簡單、泡沫穩定、硫顆粒大、易于浮選，現改用ＰＴＳ 為主的脫硫液，停用了栲膠。ＰＴＳ 脫硫劑的配制：在保證脫硫液堿度在３ ～５ ｇ／Ｌ 時，每天補加堿液，每天補加 １ ｋｇ ＰＴＳ脫硫劑，并控制其質量分數在（１５ ～３０） ×１０ －６。如果入口氣中 φ（Ｈ２ Ｓ）≤２ ｇ／ｍ３（標態），ＰＴＳ 脫硫劑質量分數一般控制在（１５ ～２０） ×１０ －６；如果入口氣中 φ（Ｈ２ Ｓ） ＞２ ｇ／ｍ３（標態），ＰＴＳ 脫硫劑質量分數一般控制在（２０ ～３０） ×１０ －６。 ＴＤＩ 公司粗脫硫系統的溶液流量為 ２００ ｍ３／ｈ，入口氣中 Ｈ２ Ｓ 質量濃度在 １ ０００ ～１ ５００ ｍｇ／ｍ３（標態）。３ 工藝操作條件的改進（１）嚴格控制脫硫液溫度及脫硫塔入口煤氣溫度。 當脫硫液溫度超過 ５０ ℃時，系統副反應會加劇；同時由于溫度高，溶液表面張力和黏度下降，硫顆粒增大，形成的泡沫易破碎，影響脫硫系圖 １ 笛管改造前圖 ２ 笛管改造后５ 效益分析每年少更換 １ 套笛管，可節省 ２２ 萬元；破碎的笛膜掉入充氣錐，會造成其損壞，每個充氣錐按８３ ６００ 元計，每年少更換 ３ 只充氣錐可節約費用２５ 萬元；笛管改造后，至少可以避免 １ 次系統停車檢修，即增加系統 ３ ｄ 連續生產時間，可增加甲醇產量 ２ ０００ ｔ，按照甲醇市場均價 ２ ８００ 元／ｔ 計，僅此可創造 ５６０ 萬的經濟效益。 合計年創造直接經濟效益約 ６１０ 萬元。 另外，笛管改造后，可避免開、停車費用的產生，大幅改善人員操作環境和勞動強度，此類間接效益不可估量。（收到修改稿日期 ２０１４-０４-０２）１３小氮肥 第 ４２ 卷 第 ７ 期 ２０１４ 年 ７ 月統的浮選，并且還會影響 Ｈ２ Ｓ 和 Ｏ２ 在溶液中的溶解度，不利于吸收和再生，脫硫效率會下降。 因此，脫硫液溫度一般控制在（４０ ±５） ℃。進入脫硫塔入口煤氣溫度低，對溶液組分影響小；脫硫塔入口煤氣溫度過高會使溶液溫度升高，夾帶的水分混入溶液，溶液有效組分含量降低，易產生溶液夾帶。 因此，脫硫塔入口煤氣溫度應控制在 ３０ ～３５ ℃。（２）提高熔硫釜返液溫度，降低進入貧液槽的溶液溫度。 熔硫釜返液溫度控制在 ７０ ～８０ ℃，可有效提高熔硫釜的熔硫效果，但高溫溶液進入系統易導致脫硫液溫度高，造成副反應增加，為此，增設了溶液沉降槽和內置折流板，增加了溶液流程線路，使溶液進行自然降溫，溶液沉降槽出口溶液溫度基本控制在５０ ℃，溶液沉降槽的設置還使返液進一步沉降分離，降低了系統的懸浮硫含量和減少了系統副反應的發生，并使返液中的副鹽含量進一步降低。（３）降低堿液配制溫度。 改變原先堿液配制要求用蒸汽加熱到７０ ℃的工藝指標，避免補充溶液組分配制的高溫堿液加入系統而提高溶液溫度。 現在改用脫鹽水直接配制，經攪拌溶解 ２ ｈ后再補入系統，有效降低了溶液溫度。（４）調整噴頭壓力及溶液循環量。 再生槽噴射壓力必須保證在 ０．４５ ～０．５０ ＭＰａ，若壓力不夠，則吸入空氣量少，會造成富液再生不完全，保證噴射壓力可以保證噴射速度達 １２ ｍ／ｓ，使再生反應完全。通過 ５ 只噴射器的截止閥來控制溶液循環量，保證氣液比和溶液在脫硫塔中的噴淋密度。溶液循環量過低，產生的硫顆粒易沉淀在填料環表面及管道和設備中，使系統阻力增大；但溶液循環量過高，會影響溶液在反應槽及再生槽內的停留時間，不利于析硫和再生。 因此，兩者必須兼顧。（５）加強硫回收操作。 熔硫釜返液溫度應嚴格控制在 ６５ ～８０ ℃，并控制好返液量，保證返液清亮。 每班確保放硫徹底，避免熔融的硫在釜內存積，使熔硫釜運行工況惡化。 另外，在保證溶液懸浮硫及副鹽穩定的前提下，盡可能降低再生槽泡沫的溢流量，可降低熔硫釜的負擔、減少蒸汽消耗，還可以減少系統副鹽的生成量。 但返液量低，熔硫釜入口管線易積硫，為此，在熔硫釜入口增加了返液管線至泡沫槽，既保證了脫硫液的穩定，又維護了入口管線長周期運行。做好熔硫釜的酸洗工作，增強熔硫釜的傳熱效果，提高了熔硫釜的返液溫度，降低了蒸汽用量，提高了硫磺的采出率。４ 流程和設備的改造（１）脫硫塔塔頂分布器由噴頭改為降液管式分布器，再改為目前使用的槽盤式分布器。 改造后，提高了噴淋密度和氣體凈化度，增強了對填料表面和填料空隙中硫的沖刷。 中間分布器上升氣管在原有基礎上升高 ８０ ｍｍ，在部分降液管堵塞的情況下，提高了液位高度，降低了分布器降液管堵塞的概率。（２）熔硫釜出口加裝沉降槽，內設折流板，有效降低熔硫釜返液補入系統的溫度，使硫和副鹽在沉降槽中沉積，降低了溶液系統中的懸浮硫含量及減少了副反應的發生，降低了原料的消耗。（３）增設熔硫釜入口至泡沫槽的回流管線，有效避免熔硫釜入口因流速過低而使硫堵塞熔硫釜入口。（４）泡沫槽加裝攪拌器，每小時攪拌 １ 次，有效避免泡沫槽硫沉積和堵塞泡沫泵入口，防止熔硫釜泛釜和裝置運行工況惡化。５ 改造效果粗脫硫系統經過調整改造后，系統懸浮硫質量濃度得到有效控制（由原 ４．０ ～１０．０ ｇ／Ｌ 降至０．５ ～４．０ ｇ／Ｌ），系統副反應減少，溶液清亮；脫硫塔壓差降至歷史最低點（０ ～２ ｋＰａ）；操作人員勞動強度明顯減輕，不必再大量配制栲膠液、釩液。每天放硫約 ４００ ｋｇ，按硫磺 ２ ０００ 元／ｔ 計，月可產生效益 ２．４ 萬元，年可產生效益 ２８．８ 萬元左右。 原月消耗栲膠脫硫劑 ０．３ ｔ，按目前市場價１４ ０００ 元／ｔ，每月成本 ４ ２００ 元；月消耗 Ｖ２Ｏ５ ０．１ ｔ，按市場價 １３ 萬元／ｔ 左右，每月成本 １３ ０００ 元，則該 ２ 項月共計成本 １７ ２００ 元；現每月使用 ＰＴＳ 脫硫劑 ３０ ｋｇ，ＰＴＳ 脫硫劑價格 ３８０ 元／ｋｇ，每月成本１１ ４００ 元左右；則每月可節約成本 ５ ８００ 元，由于純堿前后用量沒有變化，故其成本可前后抵消，由１４小氮肥 第 ４２ 卷 第 ７ 期 ２０１４ 年 ７ 月旋流板除沫器的應用景永峰（山西晉豐煤化工有限責任公司 山西高平 ０４８４００）山西晉豐煤化工有限責任公司有 ２ 套“１８·３０”裝置，第 ２ 套裝置半水煤氣脫硫系統處理氣量為 １０５ ０００ ｍ３／ｈ（標態）。 由于半脫循環水為閉路循環且水質較差，成為制約生產的瓶頸問題。１ 運行中存在的問題半水煤氣脫硫系統部分工藝流程見圖 １。 從造氣系統來的半水煤氣經濕式電除塵器后進入羅茨鼓風機加壓，再進入冷卻清洗塔降溫然后依次進入脫硫塔 Ａ 和脫硫塔 Ｂ，半水煤氣除去 Ｈ２ Ｓ后，經冷卻清洗塔、靜電除焦器，最后去氮氫壓縮機一段入口。 冷卻清洗塔規格為 Φ５ ２００ ｍｍ ×圖 １ 半水煤氣脫硫系統部分工藝流程３０ ０００ ｍｍ，上段清洗塔內裝 Φ５０ ｍｍ 聚丙烯海爾環 ５ ｍ，下段冷卻塔內裝 Φ５０ ｍｍ 聚丙烯海爾環 ４ ｍ。運行中發現脫硫溶液系統液位上漲較快，而循環水液位下降較快，判斷為冷卻塔存在帶液現象。 分析原因如下：①因半水煤氣脫碳系統循環水基本上是閉路循環，靜電除塵器、除焦器的沖洗水及導淋排污均進入半水煤氣脫碳系統循環水，隨著時間的推延，半水煤氣脫碳系統循環水中的焦油、泡沫等物質富集；加之冷卻塔空塔氣速偏高造成半水煤氣霧沫夾帶嚴重。 根據冷卻塔直徑Φ５ ２００ ｍｍ、半水煤氣氣量 １０５ ０００ ｍ３／ｈ（標態）、冷卻塔進口壓力 ３６ ｋＰａ、半水煤氣溫度 ６５ ℃，通過計算得出冷卻塔空塔氣速為 １．０８２ ｍ／ｓ。 ②因冷卻塔上方無除沫裝置，造成半水煤氣霧沫夾帶嚴重。 ③脫硫溶液系統制液采用脫鹽水，經分析，脫硫溶液的總硬度在 ２ ０００ ｍｇ／Ｌ 以上，進一步驗證了冷卻塔帶液現象。 為了維持正常生產，只能通過減少進冷卻塔的水量來控制冷卻塔帶液現象，同時置換一部分造氣循環水，導致進脫硫塔半水煤氣溫度偏高，進而造成溶液溫度偏高、副鹽生成量增大、噴射器喉管堵塞嚴重等一系列問題，為此，在大修時對冷卻清洗塔進行了改造。此全年可產生效益 ６９ ６００ 元。６ 結語（１）粗脫硫的副反應是不可避免的，副反應增多會增加堿耗，從而使運行成本提高；對于副反應的控制，應破壞其發生的條件，如將反應槽液位保持在 ８０％以上、減少噴射泵吸入空氣量、降低系統溶液溫度等。（２）按純堿 ∶栲膠 ∶ＰＴＳ 脫硫劑 ＝１２０．０ ∶２．５ ∶１．０ 的質量比配液，效果良好，不僅增強了硫泡沫的浮選效果，而且降低了堿耗，碳酸鈉和總堿的含量都有所上升。 從數據上看，系統內自身碳酸鈉再生的比例增加，只需少量補堿。 若大修后，可將栲膠分批次補入系統，不宜一次性補入過多。（３）粗脫硫系統相關工藝條件的調整效果滯后，即調整效果不能馬上顯現出來，滯后期為 ３ ～５ ｄ。（４）對于熔硫釜的清理，釜內機械雜質采用純機械形式的清理效果更佳，清理后也便于觀察。（收稿日期 ２０１４-０２-１８）１５
