摘　要：針對現有燃氣泄漏監測系統存在的問題，提出燃氣泄漏監測系統解決方案，分析了燃氣泄漏監測系統的工作流程及具體應用。

關鍵詞：燃氣泄漏；??無線通信；　監測裝置

Abstract：To solve the problems existing in gas leakage monitoring，the solution scheme of gas leakage monitoring．system is proposed．The workflow and the concrete application of gas leakage monitoring system are analyzed．

Keywords：gas leakage：wireless communication；monitoring device

?

近年來，隨著我國城鎮燃氣的普及和供氣規模的擴大，燃氣泄漏事件頻發。據不完全統計，僅2013年全國發生的燃氣爆炸事故就有上百起，引發了社會高度關注，燃氣管網泄漏的監測也成為人們廣泛關注的課題^[1-4]。本文對燃氣泄漏監測解決方案進行探討。

導致燃氣泄漏的原因復雜多樣，主要原因有：燃氣設施老化、維護不及時，燃氣管道腐蝕穿孔，施工不當，違章操作，自然災害。

目前，燃氣泄漏的發現主要靠人工巡檢和市民電話報警。人工巡檢存在著巡檢效率低、工作被動等弊端，易錯過最佳搶修時間。市民電話報警是事后發現而不是事前預警，有時會釀成不堪設想的后果而造成較大的社會影響。

現在有些重要站點的SCADA系統也加入了遠程監測燃氣泄漏功能，但通常采用有線方式，需要市電供電、現場布管布線，不僅施工復雜，而且造價較高，因而不能普及應用。也有一些燃氣泄漏監測點，僅實現了本地采集報警，不能自動遠傳至監控中心，需要有人值守，消耗一定的人力資源。

造成不能實現燃氣泄漏監測全面覆蓋的主要原因有：監測現場沒有市電供給，監測現場環境惡劣，監測現場多變，安裝空間限制，不能實現遠傳，監測點分布廣、采集點數量多，監測裝置造價較高等。這些問題阻礙了燃氣泄漏監測全面覆蓋的實現，因此尋求一種行之有效且能應對以上問題的解決方案，成為當前任務之一。

①對于分布在人煙稀少、交通不便的監測點，現場往往沒有敷設市電網，監測裝置無法采用市電網供電，因此可選用電池供電，解決供電難的問題。但電池供電方式有其局限性，如電池使用壽命有限、后續維護需更換電池等問題。

②監測裝置往往安裝在陰暗潮濕的閥門井中，甚至是海濱城市具有嚴重腐蝕性的環境中，必要時還兼有水位報警功能。因此應加強監測裝置的防護等級．延長使用壽命，且應符合GB 3836.1－2010《爆炸性環境第1部分：設備通用要求》對防爆等級、無線發射功率限值的規定。

③監測裝置應具備可移動性，可根據需要靈活布置。

④由于被監測場所大多空間狹小，這就造成了監測裝置的安裝空間有限。因此，要求監測裝置體積小，能夠充分利用有限的空間。

⑤由于監測點分布廣，傳統有線方式的監測裝置顯現出不適應性，不僅要解決現場供電，而且需要安裝電控柜并敷設有線網絡。因此，監測裝置應采用無線傳輸方式，只要無線網絡覆蓋的地方都能實現遠傳數據，不受地域的限制。

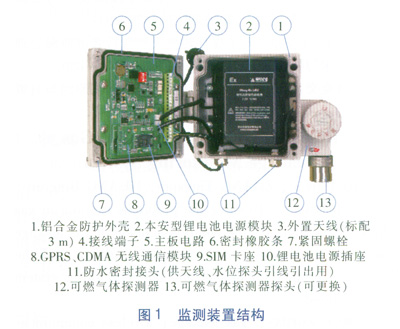

基于燃氣泄漏監測解決方案，我們設計了監測裝置，結構見圖1。監測裝置采用本質安全鋰電池供電，外殼防護等級為IP65，防爆等級為ExibmbdIIBT4，無線發射功率小于2W，支持GPRS、CDMA無線網絡，體積小、重量輕、安裝方便。對于安裝在閥門井中的監測裝置，天線經防水密封接頭從監測裝置引出后，沿井壁安裝，天線最高點位于井蓋下方。若信號強度較弱，可用套管從井壁將天線引至井蓋旁接近地面處，地面采用水泥修復。對于安裝在調壓箱中的監測裝置，天線可不從調壓箱引出。

?

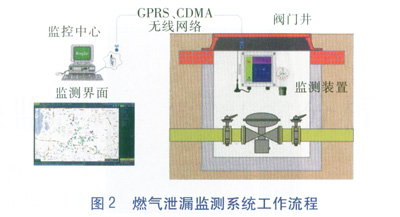

燃氣泄漏監測系統工作流程見圖2。監測裝置選用催化燃燒式可燃氣體探測器，可實現可燃氣體泄漏濃度兩級報警、自身狀態檢測。采用RS485通信接口讀取可燃氣體探測器數據，通過內部邏輯運算后，經GPRS、CDMA無線通信模塊(內置SIM卡，需開通數據功能)將數據遠傳至監控中心。監控中心以上位機軟件(Weeg-G View)為核心，監測各監測點上傳的數據(可燃氣體泄漏濃度、水位)，對監測點進行定位管理，對數據進行匯總、統計、分析，提高突發事件響應速度。

?

燃氣泄漏監測界面見圖3，通過上位機軟件，管理人員可以對各監測點進行定義和定位，管理人員根據權限對各自管轄的監測點進行實時監測，對各監測點歷史數據進行查詢并分析。當監測場所天然氣體積分數超過設定報警值時，系統自動報警，并彈出報警提示，直至報警解除。
