1 范圍
　　
　　本標準規定了塑料絕緣耐火電纜的定義、技術要求、試驗方法、檢驗規則、標志及包裝。
　　
　　本標準適用于交流額定電壓0．6／1 kV塑料絕緣耐火電力電纜、交流額定電壓450／750V及以下塑料絕緣耐火控制電纜和交流額定電壓450／750V及以下塑料絕緣耐火電纜。
　　
　　2 引用標準
　　
　　下列標準所包含的條文，通過在本標準中引用而構成為本標準的條文。本標準出版時，所示版本均為有效。所有標準都會被修訂，使用本標準的各方應探討使用下列標準最新版本的可能性。
　　
　　GB／T 2951—1997 電纜絕緣和護套材料通用試驗方法
　　
　　GB／T 2952—1989 電纜外護層
　　
　　GB／T 3048—1994 電線電纜電性能試驗方法
　　
　　GB／T 3956—1997 電纜的導體
　　
　　GB 5023—1997 額定電壓450／750V及以下聚氯乙烯絕緣電纜
　　
　　GB 6995．1—1986 電線電纜識別標志 第1部分：一般規定
　　
　　GB 6995．3—1986 電線電纜識別標志 第3部分：電線電纜識別標志
　　
　　GB 9330—1988 塑料絕緣控制電纜
　　
　　GB／T 12666．6—1990 電線電纜燃燒試驗方法 第6部分：電線電纜耐火特性試驗方法
　　
　　GB 12706—1991 額定電壓35kV及以下銅芯、鋁芯塑料絕緣電力電纜
　　
　　GB／T 17651．2—1998 電纜或光纜在特定條件下燃燒的煙密度測定 第2部分：試驗步驟和要求
　　
　　GA 132—1996 材料產煙毒性分級

　　3 定義
　　
　　本標準采用下列定義。
　　
　　耐火電纜 fire resistive electric cables
　　
　　具有規定的耐火性能(包括耐火特性、材料發煙性、材料產煙毒性)的電纜。
　　
　　4 分類和標記
　　
　　4．1 標記
　　
　　4．1．1 材料標記
　　
　　鋼導體 (T)省略
　　
　　聚氯乙烯絕緣或護套 V
　　
　　聚烯烴絕緣或護套 Y
　　
　　交聯聚乙烯絕緣 YJ
　　
　　4．1．2 結構標記
　　
　　按GB／T 2952規定。
　　
　　4．1．3 耐火標記
　　
　　耐火標記為NH。
　　
　　4．1．4 耐火分級標記
　　
　　4．1．4．1 火焰強度類別
　　
　　按照GB／T 12666．6分為A類、B類。
　　
　　4．1．4．2 耐火級別分為四級，每級按火焰強度類別分為A類、B類，耐火級別標記分別為：
　　
　　一級A類：ⅠA、一級B類：ⅠB；
　　
　　二級A類：ⅡA、二級B類：ⅡB；
　　
　　三級A類：ⅢA、三級B類；ⅢB；
　　
　　四級A類：ⅣA或A、四級B類：ⅣB或B；
　　
　　4．2 產品標記
　　

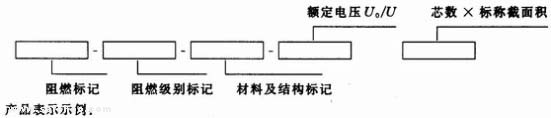

　　耐火電纜用耐火標記、耐火級別標記、材料及結構標記、額定電壓、導體標稱截面積五項進行標記。
　　

　　產品表示示例；
　　
　　a)銅芯交聯聚乙烯絕緣聚乙烯護套耐火電力電纜，其耐火級別I B級，額定電壓0．6／1 kV，3芯，標稱截面積95mm2，1芯，標稱截面積50mm2。表示為：
　　
　　NH—IB—YJY—0．6／1 kV 3×95+1×50
　　
　　b)銅芯聚氯乙烯絕緣鋼帶鎧裝聚氯乙烯護套耐火控制電纜，其耐火級別ⅡA級，額定電壓450／750V，4芯，標稱截面積6mm2。表示為：
　　
　　NH—ⅢA—KVV22—450／750V 4×6
　　
　　c)輕型銅芯聚氯乙烯絕緣聚氯乙烯護套耐火電纜，其耐火級別ⅣB級，額定電壓為300／500V，2芯，標稱截面積6mm2。表示為：
　　
　　NH—ⅣB—BVV—300／500V 2×6
　　
　　或NH—B—BVV—300／500V 2×6
　　
　　5 技術要求
　　
　　5．1 導體
　　
　　電纜用導體應符合GB／T 3956的規定。
　　
　　5．2 絕緣層厚度
　　
　　5．2．1 額定電壓0．6／1kV塑料絕緣電力電纜應符合GB 12706的規定。
　　
　　5．2．2 額定電壓450／750V及以下塑料絕緣控制電纜應符合GB 9330的規定。
　　
　　5．2．3 額定電壓450／750V及以下塑料絕緣電纜應符合GB 5023的規定。
　　
　　5．3 屏蔽
　　
　　5．3．1 額定電壓450／750V及以下塑料絕緣控制電纜應符合GB 9330的規定。
　　
　　5．3．2 額定電壓450／750V及以下塑料絕緣電纜應符合GB 5023的規定。
　　
　　5．4 內襯層
　　
　　應符合GB／T 2952的規定。
　　
　　5．5 鎧裝鋼帶及鋼絲
　　
　　5．5．1 額定電壓0．6／1 kV塑料絕緣電力電纜應符合GB 12706的規定。
　　
　　5．5．2 額定電壓450／750V及以下塑料絕緣控制電纜應符合GB 9330的規定。
　　
　　5．6 護套層厚度
　　
　　5．6．1 額定電壓0．6／1kV塑料絕緣電力電纜應符合GB 12706的規定。
　　
　　5．6．2 額定電壓450／750V及以下塑料絕緣控制電纜應符合GB 9330的規定。
　　
　　5．6．3 額定電壓450／750V及以下塑料絕緣電纜應符合GB 5023的規定。
　　
　　5．7 機械物理性能
　　
　　5．7．1 絕緣層機械物理性能
　　
　　5．7．1．1 額定電壓0．6／1 kV塑料絕緣電力電纜應符合GB 12706．1—1991中16．3的規定。
　　
　　5．7．1．2 額定電壓450／750V及以下塑料絕緣控制電纜應符合GB 9330的規定。
　　
　　5．7．1．3 額定電壓450／750V及以下塑料絕緣電纜應符合GB 5023的規定。
　　
　　5．7．2 護套層機械物理性能
　　
　　5．7．2．1 額定電壓0．6／1 kV塑料絕緣電力電纜應符合GB 12706．1—1991中16．3的規定。
　　
　　5．7．2．2 額定電壓450／750V及以下塑料絕緣控制電纜應符合GB 9330的規定。
　　
　　5．7．2．3 額定電壓450／750V及以下塑料絕緣電纜應符合GB 5023的規定。
　　

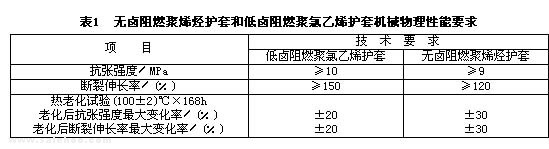

　　5．7．2．4 無鹵阻燃聚烯烴護套和低鹵阻燃聚氯乙烯護套的機械物理性能要求應符合表1規定。

　　
　　

　　5．8 電性能
　　
　　5．8．1 額定電壓0．6／1 kV塑料絕緣電力電纜應符合GB 12706—1991中16．1及16．2的規定。
　　
　　5．8．2 額定電壓450／750V及以下塑料絕緣控制電纜應符合GB 9330的規定。
　　
　　5．8．3 額定電壓450／750V及以下塑料絕緣電纜應符合GB 5023的規定。
　　
　　5．9 耐火性能
　　

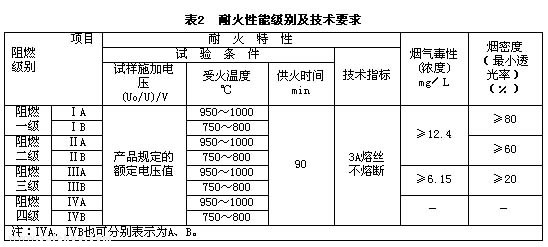

　　耐火性能應符合表2規定的相應級別及技術要求。
　　
　　5．10 印刷標志
　　
　　應符合GB 6995．3和本標準的規定。
　　
　　5．11 電纜外徑
　　
　　本標準暫不作規定，用戶有要求時，應提供電纜外徑數據。
　　
　　5．12 電纜規格
　　
　　可采用相關國家標準規定的電纜規格，也可根據用戶需要，采用其他規格。

　　

　　6 試驗方法
　　
　　6．1 機械物理性能
　　
　　按GB／T 2951規定的方法進行試驗。
　　
　　6．2 電性能
　　
　　6．2．1 額定電壓0．6／1 kV塑料絕緣電力電纜和450／750V及以下塑料絕緣控制電纜按GB 3048規定的方法進行試驗。
　　
　　6．2．2 450／750V及以下塑料絕緣電纜按GB 5023．2規定的方法進行試驗。
　　
　　6．3 耐火性能
　　
　　6．3．1 耐火特性
　　
　　按GB／T 12666．6規定的方法進行試驗。
　　
　　6．3．2 煙氣毒性
　　
　　6．3．2．1 按GA 132規定的方法進行試驗。
　　
　　6．3．2．2 對有護套層的塑料絕緣電纜只取其護套層進行燃燒煙氣毒性試驗，對無護套層的塑料絕緣電纜取其絕緣層進行燃燒煙氣毒性試驗。
　　
　　6．3．3 煙密度(最小透光率)
　　
　　按GB／T 17651．2規定的方法進行試驗。
　　
　　6．4 印刷標志
　　
　　按GB 6995．1規定的方法進行試驗。
　　
　　7 檢驗規則
　　
　　7．1 抽樣
　　
　　樣品應隨機抽取。被抽樣品批量：額定電壓450／750V及以下的塑料絕緣電纜不少于3km，其他不少于1 km。
　　
　　7．2 出廠檢驗
　　
　　0．6／1kV塑料絕緣電力電纜的出廠檢驗項目為GB 12706規定的抽樣試驗項目和本標準規定的耐火性能檢驗項目，450／750V及以下塑料絕緣控制電纜的出廠檢驗項目為GB 9330規定的抽樣試驗項目和本標準規定的耐火特性檢驗項目，450／750V及以下塑料絕緣電纜的出廠檢驗項目為GB 5023規定的抽樣試驗項目和本標準規定的耐火特性檢驗項目。
　　
　　7．3 型式檢驗
　　
　　型式檢驗項目為本標準規定的全部項目。有下列情況之一時，產品應進行型式檢驗：
　　
　　a)新產品投產或老產品轉廠生產時；
　　
　　b)產品的結構、工藝及原材料有較大改變時；
　　
　　c)產品停產一年以上恢復生產時；
　　
　　d)出廠檢驗與上次型式檢驗有較大的差異時；
　　
　　e)正常生產四年或累計1 000km；
　　
　　f)國家質量監督機構或消防監督部門提出要求時。
　　
　　7．4 判定原則
　　
　　7．4．1 出廠檢驗
　　
　　出廠檢驗項目均符合下列要求時，產品方能出廠：
　　
　　a)0．6／1kV塑料絕緣電力電纜應符合GB 12706和本標準的規定要求；
　　
　　b)450／750V及以下塑料絕緣控制電纜應符合GB 9330和本標準的規定要求：
　　
　　c)450／750V及以下塑料絕緣電纜應符合GB 5023和本標準的規定要求。
　　
　　7．4．2 型式檢驗
　　
　　型式檢驗項目均符合第5章規定的技術要求時，方可判定該批產品為合格。
　　
　　8 成品電纜標志
　　
　　成品電纜表面應有耐火標記、耐火級別標記、材料及結構標記、額定電壓、標稱截面、芯數X導體標稱截面積、本標準編號及生產廠名。標志應清楚，耐擦。
　　
　　9 包裝
　　
　　9．1 每圈或每盤的電纜應卷繞整齊，妥善包裝。
　　
　　9．2 每圈或每盤電纜上應附有標簽，標簽上應注明以下信息；
　　
　　a)制造廠名稱；
　　
　　b)型號及規格(包括耐火標記、耐火級別標記、材料及結構標記、芯數X導體標稱截面積)；
　　
　　c)額定電壓，V；
　　
　　d)執行標準編號；
　　
　　e)長度，m；
　　
　　f)制造日期， 年 月；
　　
　　g)電纜盤旋轉方向。
