前言
　　隨著我國經濟建設的日益發展，保險柜在經濟發展中所發揮的作用越來越受到重視，其應用范圍也日益廣泛。目前我國對保險柜的質量往往只重視防盜性，而忽視了耐火性，據統計在火災發生時，由于保險柜耐火性能差而造成的財產損失相當嚴重。制定本標準指在對保險柜的耐火性能進行統一要求，并為生產廠家和監督管理部門提供檢驗與監督和依據。
　　本標準參照采用日本工業標準JISS1037-1989《耐火柜》第八部分。
　　本標準規定了保險柜的耐火性能試驗方法
　　本標準由中華人民共和國公安部提出。
　　本標準由全國消防標準化技術委員會歸口。
　　本標準由公安部天津消防科學研究所負責起草。
　　本標準起草人：韓慶發、劉曉慧、胡紀玉。
　　1主題內容與適用范圍
　　本標準規定了保險柜的耐火等級、耐火試驗的試件要求、試驗裝置、試驗項目、試驗程序、耐火極限的判定標準和試驗報告。
　　本標準適用于一般用途的保險柜。
　　2引用標準
　　下列標準所包含的條文，通過在本標準中引用而構成為本標準的條文。本標準出版時，所示版本均為有效。所有標準都會被修訂，使用本標準的各方應探討使用下列標準最新版本的可能性。
　　GB9978-88建筑構件耐火試驗方法
　　3耐火等級

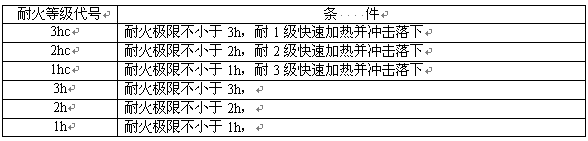

　　保險柜的耐火等級規定見表1。
　　表1
　　
　　4試件要求
　　4．1取樣
　　4．1．1在每類產品中選取具有代表性的為試件。對于結構、材料及壁厚均相同，只是大小不同的產品。選其中尺寸最大的為試件。
　　4．1．2進行3hc、2hc或1hc的耐火等級試驗時，試件數量為二臺；進3h、2h或1h的耐火等級試驗時，試件數量為一臺。
　　4．2準備
　　4．2．1試驗前，要在試件底部設置支撐，以防止轉向輪在耐火試驗過程中熔化而使試件傾倒。
　　4．2．2用尺寸為148mm×210mm的新聞紙松松地揉成直徑為6~7cm的紙團，然后在試件內的每一層（包括抽屜等）均勻地放置五個紙團。
　　5試驗裝置
　　5．1試驗爐
　　5．1．1試驗爐應符合GB9978-88中3.1升溫條件和3.2壓力條件的規定，使試件除底部以外的其他各面均能均勻受火，且火焰不能直接沖擊試件。
　　5．1．2試驗爐應能在10min之內使?fàn)t溫達到900℃。
　　5．2爐溫測量
　　爐內溫度測量應符合GB9978-88中2.3.1爐內溫度測量的規定。熱電偶在試件的四個側面對稱布置，數量不少于4個，其熱端距試件四個側面50mm。
　　5．3試件內部溫度測量
　　試件內部溫度的測量采用絲徑為0.5mm的熱電偶進行，熱電偶從試件底部開孔插入，插孔用耐火材料封堵。
　　5．4試件提升裝置
　　設置起重設備，在沖擊落下試驗中，將試件提升到本標準要求的高度。
　　5．5測量?jī)x表的精確度
　　溫度：爐溫±15℃；
　　其他：±5℃；
　　壓力：±5Pa；
　　時間：±10s。
　　6試驗項目
　　a） 標準加熱試驗，按7.3的規定進行試驗。
　　b） 快速加熱并沖擊落下試驗，按7.4的規定進行試驗。

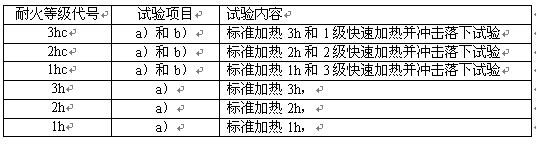

　　與試件的耐火等級對應的試驗項目與試驗內容見表2。
　　表2
　　
　　7試驗程序
　　7．1試驗的開始與結束
　　當試驗爐內接近試件中心的熱電偶記錄到50℃時，便可將其作為開始時間；同時所有手動和自動的測量觀察系統都應開始工作。
　　試驗應按本標準的有關規定進行測量和記錄。當試驗中試件出現第8章所規定的任一條時，試驗應立即終止；或雖沒有出現第8章所規定的條件，但已達到預定時間時，試驗也可結束。
　　7．2測量
　　7．2．1爐內溫度測量按5.1和5.2規定進行，溫度應連續測量。

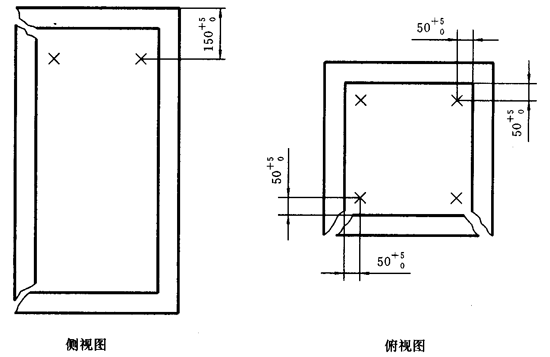

　　7．2．2試件內部溫度測量按5.3規定進行，溫度應連續測量，熱電偶的布置原則見圖1。
　　
　　圖1
　　7．2．2．1對單開門的試件，在試件內部布置四個熱電偶。各點的位置為距內頂150mm，距相鄰的內壁各50mm。
　　7．2．2．2對雙開門或拉門的試件在距門內表面50mm，正對門縫1/2高度處設置第五個熱電偶。
　　7．2．2．3對內部高度不足300mm的試件，可在內部?jī)舾叨种惶幉贾脽犭娕肌?BR>　　7．2．2．4除以上規定外，被認為是試件薄弱部位處也應設置熱電偶。
　　7．2．2．5對抽屜式的試件，熱電偶的布置參照7.2.2.1~7.2.2.4。
　　7．3標準加熱試驗步驟
　　7．3．1將試件直立放入試驗爐內，按5.1規定的升溫條件和壓力條件進行加熱試驗。
　　7．3．2達到表2所規定的加熱時間后，立刻將試件從試驗爐中取出，水冷卻。
　　7．3．3打開試件的站或抽屜，檢查放入的新聞紙的變色、變質及字跡辨認的情況。
　　7．4快速加熱并沖擊落下試驗步驟

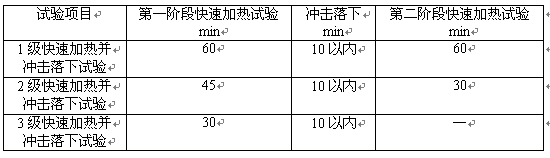

　　7．4．1快速加熱并沖擊落下試驗各階段所需時間見表3。
　　表3
　　
　　7．4．2第一階段快速加熱試驗
　　將4.1規定的試件放入試驗爐內，在10min之內使?fàn)t溫達到900℃，保持此溫度的時間見表3。
　　對試件進行快速加熱試驗時，不測試件內部的溫度。
　　7．4．3沖擊落下試驗
　　完成了7.4.2規定的試驗后，從試驗爐內取出試件，立即將試件提升到4m高，然后使其落到以砼為基礎，上面平鋪一層普通粘土磚的地面上，從試驗爐內取出試件到落下，應在10min之內完成。
　　7．4．4對于3級快速加熱并沖擊落下試驗，將試件沖擊落下后，進行水冷卻；然后打開門或抽屜，檢查放入的新聞紙團的變色、變質及字跡辨認的情況。
　　7．4．5第二階段快速加熱試驗
　　對1級和2級快速加熱并沖擊落下試驗，沖擊落下試驗后，將試件重新放回爐內，在5min之內使?fàn)t溫達到900℃，保持此溫度的時間見表3。
　　7．4．6達到加熱時間后，立即從爐內取出試件，水冷卻；然后打開門或抽屜，檢查放入新聞紙團的變色、變質及字跡辨認的情況。
　　8判定準則
　　試驗中出現下述規定的任一情況時，則表明試件達到耐火極限：
　　a） 試件內部單點溫度超過180℃；
　　b） 試驗過程中，試件出現破裂。
　　9試驗報告
　　試驗報告包括以下內容：
　　a） 試驗委托單位名稱；
　　b） 制造廠名稱和試件的型號、規格；
　　c） 送樣形式；
　　d） 標準編號；
　　e） 試驗日期；
　　f） 試件的結構簡圖、使用材料、技術數據、安裝及其他有關說明；
　　g） 試驗數據；
　　h） 觀察記錄；
　　i） 試驗過程照片記錄；
　　j） 放入試件內的新聞紙團的變色、變質及字跡辨認情況；
　　k） 試驗結論；
　　l） 試驗主持人及試驗單位負責人簽字、試驗單位蓋章。
