目次
　　前言
　　IEC前言
　　引言
　　1 總則
　　1．1 范圍
　　1．2 引用標準
　　1．3 定義
　　2 激光加工機用防護屏
　　2．1 設計要求
　　2．2 性能要求
　　2．3 核驗
　　2．4 用戶須知
　　3 專用激光防護屏
　　3．1 設計要求
　　3．2 性能要求
　　3．3 規格要求
　　3．4 檢測要求
　　3．5 標牌要求
　　3．6 用戶須知
　　附錄A 激光防護屏設計和選擇的一般導則（提示的附錄）
　　附錄B 可預計輻照限的估算（提示的附錄）
　　附錄C 定義術語的詳釋（提示的附錄）
　　前言
　　本標準等效采用國際電工委員會IEC 60825-4：1997《激光產品安全 第4部分：激光防護屏》，在技術內容上與IEC 60825-4保持一致，編寫格式上略有變動。
　　通過本標準的制定，可以規范和發展我國激光加工機用的激光防護屏和其他專用激光防護屏的質量和品種，保證和提高各種激光防護屏及其工作區的安全性能，為我國有關激光產品進入國際市場和開展國際范圍的競爭提供有利條件。
　　本標準的附錄A、附錄B和附錄C都是提示的附錄。
　　本標準由國家經濟貿易委員會安全生產局提出并歸口。
　　本標準起草單位：中國計量科學研究院。
　　本標準主要起草人：馬沖、徐大剛。
　　IEC前言
　　1） IEC（國際電工委員會）是一個由世界各國電工委員會（IEC各國委員會）組成的世界性標準化組織。IEC的目的是為了促進電氣和電子領域各種有關標準化問題的國際合作。為此目的，除其他活動，IEC出版國際標準。各標準的制定委托給各技術委員會；任何一個對所研討主題有興趣的IEC各國分委員會，都可以參與該標準制定工作。凡是與IEC有聯絡關系的國際、政府和非政府組織也參與這項制定。IEC與國際標準化組織（ISO）之間簽有協議，密切合作。
　　2） 每個技術委員會均有來自各有關國的委員會代表，因而IEC有關技術問題的正式?jīng)Q議或協議盡可能地表達了國際間對有關主題的共同意見。
　　3） 這樣產生的文件以標準、技術報告或?qū)t的形式出現，并以推薦的方式在國際上使用，而且它們在這種意義上為各國委員會采納。
　　4） 為了促進國際間的統一，IEC各國委員會旗幟鮮明地著手把IEC國際標準盡可能最大程度地應用于他們的國家和地區標準。IEC標準與相應的國家或地區標準之間的任何差異，均應在后一類標準中明確說明。
　　5） IEC不提供任何表示認可的標志方法，對任何設備宣稱其符合IEC委員會的某一標準不承擔責任。
　　6） 提請注意的是本國際標準的個別處可能涉及到專利權。IEC不負責驗明任何一種或所有這些專利權。
　　國際標準IEC 60825-4是由IEC 76“光學輻射安全和激光設備”技術委員會制定的。
　　本標準內容是以下列文件為基礎：
　　
　　本標準投票表決通過的全部情況，可在上表所列表決報告中找到。
　　附錄A、附錄B和附錄C是提示的附錄。
　　引言
　　在低輻照度和低輻照量下，遮擋激光輻射的材料及其厚度選擇，主要取決于所需的光學衰減量。然而，在高輻照度或高輻照量下，還要考慮激光輻射可能熔化、氧化或切削防護屏材料而使其消蝕。此過程可導致激光輻射穿透原先不能透過的材料。
　　GB 7247—1995詳述激光防護屏的有關問題，包括人員接觸、聯鎖和標記，并給予高功率激光防護罩和圍封設計的一般導則。
　　本標準僅涉及激光輻射的防護。材料加工中發生的二次輻射的危害則不涉及。
　　激光防護屏也可遵照激光防護鏡的標準，但是這對于滿足本標準的要求來說是不夠的。
　　1 總則
　　1．1 范圍
　　本標準規定了各種長期和臨時（如維修）用來圍封激光加工機工作區的激光防護屏的要求以及專用激光防護屏的規格。
　　本標準適用于防護屏包括目視透明屏和視窗、激光（防護）簾和壁在內的所有組成部分。光路器件、光欄以及激光產品不圍封加工區的防護罩等其它部分的要求包含在GB 7247內。
　　此外，本標準還指出了：
　　a） 如何評價和規范激光防護屏的防護性質；
　　b） 如何選擇激光防護屏。
　　1．2 引用標準
　　下列標準所包含的條文，通過在本標準中引用而構成為本標準的條文。本標準出版時，所示版本均為有效。所有標準都會被修訂，使用本標準的各方應探討使用下列標準最新版本的可能性。
　　GB 7247—1995 激光產品的輻射安全、設備分類、要求和用戶指南（IEC 60825-1：1984）
　　GB/T 15706.1—1995 機械安全 基本概念與設計通則 第1部分：基本術語、方法學（eqv ISO/TR 12100-1：1992）
　　GB/T 15706.2—1995 機械安全 基本概念與設計通則 第2部分：技術原則和規范（eqv ISO/TR 12100-2：1992）
　　ISO 11553：1996 機械安全 激光加工機 安全要求
　　1．3 定義
　　本標準的下列定義旨在補充GB 7247已給出的定義。
　　1．3．1 激光防護屏laser guard
　　也稱激光擋屏。通過防止其后表面可能接觸超過1類可達發射極限（AEL）的激光輻射來限制危險區范圍的物理擋屏。
　　1．3．2 主動激光防護屏active laser guard
　　作為安全控制系統的一個部分的激光防護屏。該控制系統能夠在超過1類AEL激光輻射作用于激光防護屏前表面時，產生一個主動防護屏終止信號。
　　1．3．3 被動激光防護屏passive laser guard
　　僅依靠其本身物理性質工作的激光防護屏。
　　1．3．4 專用激光防護屏proprietary laser guard
　　廠家提供的具有特定防護照射限的非控或主動激光防護屏。
　　1．3．5 臨時激光防護屏temporary laser guard
　　在激光加工機的某些操作運行中，限制危區范圍的替代或補充的受控或被動激光防護屏。
　　1．3．6 前表面front surface
　　激光防護屏用來曝露于激光輻射的表面。
　　1．3．7 后表面rear surface
　　激光防護屏的遠離相關激光束且通常可能接觸使用者的表面。
　　1．3．8 防護照射限protective exposure limit（PEL）
　　用來防止其后表面可接觸超過1類AEL激光輻射的激光防護屏前表面的最大激光照射。
　　注
　　1實際上，這可能大于一次激光最大照射。
　　2不同PEL可專用于激光防護屏的不同部位，如果這些部位明顯可辨的話（例如，構成激光防護屏一部分的觀察窗口）。
　　1．3．9 預計照射限foreseeable exposure limit（FEL）
　　在正常和合理的可預料故障的條件下估算的，激光防護屏前表面在維修檢查期內的最大激光照射。
　　1．3．10 主動防護屏終止信號active guard termination signal
　　主動防護屏應變其前表面的過量照射所發出的旨在自動終止激光輻射的信號。
　　注：安全聯鎖作用變?yōu)殚_路，視為本文中的信號。
　　1．3．11 主動防護屏的防護時間active guard protection time
　　在主動激光防護屏前表面一給定激光照射下，從主動防護屏終止信號發出開始測量且該防護屏能夠安全地防御在其后表面達到超過1類AEL激光輻射的最短時間。
　　1．3．12 激光終止時間laser termination time
　　主動防護屏為終止激光輻射而發出終止信號所占有的最長時間。
　　注：激光終止時間與主動激光防護屏的響應時間無關，而與激光加工機，特別是激光安全快門的響應時間有關。
　　1．3．13 維修檢查間隔時間maintenance inspection interval
　　激光防護屏相繼兩次安全維修檢查之間的時間。
　　1．3．14 激光加工機laser processing machine
　　在ISO 11553規定范圍內的，采用激光加工材料的機器。
　　1．3．15 加工區process zone
　　激光束與被加工材料相互作用的區域。
　　1．3．16 合理預料的事件（或條件）reasonably forseeable
　　可能發生和不能漠視其發生（或存在）可能性的事件（或條件）。
　　1．3．17 安全維修檢查savety maintenance inspection
　　按廠家說明書進行的記錄在案的檢查。
　　1．3．18 可達發射極限accessible emission limit（AEL）
　　給定類別激光產品允許的最大發射水平。
　　2 激光加工機用防護屏
　　本章規定了激光加工機生產廠家為圍封加工區所提供的激光防護屏的要求。
　　2．1 設計要求
　　激光防護屏應當滿足GB/T 15706.2—1995關于防護屏的一般要求及其定位和固定方法的更為具體的要求。此外，應符合以下的特殊的激光要求。
　　2．1．1 一般要求
　　激光防護屏在其預定位置，曝露于FEL以下的激光輻射時，處于防護屏后表面及其以外區域，應當不致發生各種有關危害。
　　注
　　1有關危害的例子包括：高溫，泄放有毒材料，著火，爆炸，靜電。
　　2見估算FEL的附錄B（提示的附錄）。
　　2．1．2 激光防護屏的消耗部分
　　為了替換激光防護屏易受激光輻射損害的部分，應當提供備份。
　　注：例如試驗或可更換的屏。
　　2．2 性能要求
　　2．2．1 通則
　　激光防護屏在維修檢驗期的任何時候，當其前表面曝露于FEL激光輻射時，均應防止透過其后表面的激光輻射超過1類AEL。對于自動激光加工機來講，維修檢驗間隔時間應不超過8h。
　　本要求在激光防護屏所期望的工作條件的預期壽命期間均應滿足。
　　注
　　1本要求包括激光輻射透射少和抗激光引發損傷兩個方面。
　　2由于老化、紫外輻射照射、某些氣體、溫度、濕度和其他環境條件，某些材料可能喪失其防護性質。此外，在高強度激光照射下，即使沒有可見損傷（比如不可逆的漂白效應），某些材料也傳輸激光。
　　2．2．2 主動激光防護屏
　　a） 在FEL下，主動防護屏防護時間應當超過激光終止時間。
　　b） 主動防護屏終止信號發出一個看得見或聽得到的警告。在激光發射重新開始以前需要用手使其復位。
　　注：見詳釋術語的附表C（提示的附錄）中C2。
　　2．3 核驗
　　如果激光加工機廠家愿意制作激光防護屏，則廠家應當證實該防護屏遵守2.1的設計要求，并能滿足2.2給出的性能要求。
　　注：關于激光防護屏設計和選擇導則見附錄A（提示的附錄）。
　　2．3．1 性能核驗
　　2．3．1．1 整個激光防護屏或其結構材料的合適樣品，應當在所核驗的每個FEL下進行檢測。
　　注
　　1綜合各種激光和防護屏材料的預定FLE表以及適用的檢測步驟，將作為本標準今后修正件中的資料附錄發布。
　　2關于FEL的估算見附錄B（提示的附錄）。
　　2．3．1．2 對于檢測目的來說，F(xiàn)EL照射應當這樣達到：
　　a） 通過計算和測量照射量，進而復現條件；或者
　　b） 營造激光加工機產生FEL的條件。
　　激光防護屏或樣品應該復現常規檢驗要求范圍和防護屏維修期內所允許的前表面物理條件，使得激光防護屏的激光防護性能大大降低的情形（例如破裂、劃傷和表面污染）也包括在內（見2.4.2）。
　　2．4 用戶須知
　　2．4．1 廠家應當提供文件，詳述檢驗和測試方法、清潔、損傷件更換或修理，以及使用限制。并給用戶以維修檢驗期。
　　2．4．2 廠家應當提供文件，告訴用戶主動防護屏的安全控制系統啟動后的操作、損壞原因和檢查，重新恢復控制系統前的必要補救措施。
　　3 專用激光防護屏
　　本章規定了專用激光防護屏供應商所應滿足的要求。
　　3．1 設計要求
　　專有激光防護屏按用戶須知的規定使用，當其曝露于FEL以下的激光輻射時，在防護屏后表面不產生各種有關危害（見3.6）。
　　3．2 性能要求
　　當其前表面承受規定PEL時，激光防護屏后表面可接觸到的激光輻射應不超過1類AEL。對于主動激光防護屏，此要求應適用于主動激光防護屏防護期間接觸到的激光輻射。
　　本要求在激光防護屏所期望工作條件的預期壽命間均應滿足。
　　3．3 規格要求
　　全部PEL規格應當包括以下內容：
　　a） 在規定照射面積上限下，激光防護屏前表面上的輻照度和輻照量（分別以W/m²或J/m²為單位）的大小及其隨時間的變化；
　　b） 在上述條件下，總照射持續時間；
　　c） 該PEL應用的波長；
　　d） 激光輻射的入射角度和偏振性（如果有關的話）；
　　e） 輻照面積的最小尺寸（例如，若主動激光防護屏用分離傳感元件，則直徑小的激光束可能通過無探測器的防護屏）；
　　f） 主動激光防護屏的保護時間（對于主動激光防護屏）。
　　注
　　1見術語詳釋B1節。
　　2一般都說范圍或一組值而不是一個值。
　　3圖形表示（例如，輻照度與持續時間，其它參數不變）。
　　3．4 檢測要求
　　3．4．1 概述
　　應當使用整個激光防護屏或其合適樣品進行檢測。不管那種方式檢測，激光防護屏或樣品的條件都應當復現或超過所允許前表面最壞的物理條件，包括表面反射減少和日常維修說明書范圍允許的損傷（見3.6）。
　　前表面輻照應當按規定使用PEL，或者在樣品檢測的情況下，按后面3.4.2的規定。
　　當前表面處于PEL照射條件時，在激光防護屏后表面測得可接觸到的激光輻射不應超過1類AEL（檢測按GB 7247中的規定）。這一要求適用于PEL規定的曝光持續時間或規定的主動防護屏防護時間。
　　3．4．2 樣品檢測
　　3．4．2．1 樣品厚度和成分均勻，圓形或方形，直徑或邊長不小于50mm。檢測時，照射一面。樣品用夾持器握住，夾持樣品邊緣不超過2.5mm。與樣品接觸的夾持材料應是低熱導率的，至少1mm厚，適宜在所產生的溫度下使用。
　　3．4．2．2 引用PEL而不規定輻照面積的限制時[見33a]]，則檢測應曝露不小于90%樣品面積，而投射在樣品上的總激光功率或能量除以總輻照面積應不低于規定的輻照度或輻照量。
　　3．5 標牌要求
　　3．5．1 所有標牌都要放在防護屏的后表面。
　　3．5．2 若防護屏方位重要，則防護屏后表面應當明晰可辨。
　　3．5．3 如果僅是防護屏的部分前表面為激光防護屏，則這部分面積應當用醒目彩色輪廓和文字，以便于識別。
　　3．5．4 標牌應當說明全部PEL規格。
　　3．5．5 應當提供廠名、制造時間和地點，并聲明是根據本標準。
　　3．6 用戶須知
　　除了3.3所列規范外，專用激光防護屏的生產廠家還應給用戶提供以下資料：
　　a） 激光防護屏允許使用說明；
　　b） 激光防護屏安放和連接方式說明；
　　c） 激光防護屏的安裝資料—對于主動激光防護屏，這將包括防護屏的接口和電源要求；
　　d） 維修要求，包括檢查和檢測步驟、潔凈、損壞的替換和修理；
　　e） 主動防護屏安全控制系統作用后的操作、損傷原因分析和檢查，在重新啟動控制系統前采取必要補救方法；
　　f） 3.5的標牌及其位置。如僅是防護屏的部分前表面是激光防護屏，則這一面積應當標識；
　　g） 遵守本標準的聲明。
　　附錄A
　?。ㄌ崾镜母戒洠?BR>　　激光防護屏設計和選擇的一般導則
　　A1 激光防護屏設計
　　A1．1 被動激光防護屏
　　被動激光防護屏示例如下：
　　a） 一基于熱導原理的金屬嵌板，若要增強其性能則通過強制風冷或水冷，在正常和合理的可預料故障的條件下，使表面溫度保持在其熔點以下。
　　b） 一在激光波長下不透射的透明片，它在激光加工機正常工作情況下可承受激光照射。
　　A1．2 主動激光防護屏
　　主動激光防護屏示例如下：
　　a） 嵌有多個熱傳感器以探測過熱的防護屏。
　　注：熱傳感器之間的間隔應當根據激光束飄移的最小尺寸而定。
　　b） 密封嵌板內裝有液體或氣體介質和壓敏器件的激光防護屏，該壓敏器件能探測防護屏前表面孔縫后的壓力差。
　　A1．3 危險指示（被動防護屏）
　　如果可能的話，應當在激光防護屏曝露于危險激光輻射時給出可見指示（比如在激光防護屏兩面涂一層合適的漆）。
　　A1．4 電源（主動防護屏）
　　如果主動防護屏本身功能需要電源，應予配備以保證其激光防護的正常工作。
　　A2 激光防護屏的選擇
　　簡便的選擇過程如下：
　　a） 為激光防護屏確定所選位置并估計在該位置的FEL。附錄B（提示的附錄）給出FEL值估算導則。
　　b） 若有必要，把故障條件下的FEL降到最低，這特別適用于有自動監視功能的激光加工機，它能探測故障條件并限制曝光時間。
　　另一些例子有：
　　——確證激光防護屏離開聚焦光學系統產生的焦點足夠遠；
　　——把激光防護屏的易受損傷部分（如視窗）安放在遠離可能曝露于高輻照度的區域；
　　——把激光防護屏移到遠離激光加工區；
　　——對于臨時性的激光防護屏，還需在主要的維修文件上增加，諸如：
　　· 一人或多人參與監督激光防護屏的前表面狀態，以減少被動防護屏的估算輻照時間；
　　· 持續工作（hold-operate）控制器用來監督激光防護屏的前表面狀態，以減少被動防護屏的估算輻照時間；
　　· 采用另外的臨時局部防護屏、光欄和光束清潔器，吸收各種較強的漂移激光束；
　　· 危區用漂移激光警告器，防護屏放在危區外，以減少估算的輻照時間；
　　——若使用臨時激光防護屏時，在機器設計中添加光束控制功能，以便于維修時改善激光束的控制，如：
　　· 精密定位夾持器，這是供給維修時附加的光束在形件（比如轉鏡）用的；
　　· 只讓光束在有限范圍調整的裝置。
　　三種選擇如下，其順序與是否優先選擇無關。
　　A2．1 選擇1：被動激光防護屏
　　這是最簡便的選擇。
　　注：在少數添加劑（如塑料中的染料）支配激光波長處的吸收時，設計和質量控制更應重點考慮。在這種情況下，材料制造商不說明吸收體的濃度或激光波長處的材料光學衰減，同一批材料樣品首先應按2.3.1所述進行測試。
　　A2．2 選擇2：主動激光防護屏
　　如果FEL不能降低到以普通無源防護屏形式提供合適防護，一般要用主動激光防護屏。
　　A2．3 選擇3：專用激光防護屏
　　如果估算的FEL值低于激光防護屏廠家標注的PEL值，可使用專用激光防護屏。
　　附錄B
　　（提示的附錄）
　　可預計輻照限的估算
　　B1 概述
　　FEL值可通過測量或計算加以確定。
　　危險估算應該考慮在維修檢驗期正常運行（如機器每次加工）的累計輻照。應當從計算中辨識最需要的輻照度、輻照面積和持續時間的組合情況。很可能要識別這幾種FEL：例如，一種情況是在相當?shù)偷妮椪斩认率馆椪諘r間盡可能長，而另一種情況是在較短輻射時間下使輻照度盡可能高。
　　全部FEL特性包含下列數據和有關信息：
　　a） 激光防護屏前表面上的最大輻照度（或輻照量）。
　　注：輻照度（輻照量）表示為整個功率或能量除以防護屏前表面面積，或特定面積。
　　b） 防護屏前表面在該輻照度級下的輻照面積上限。
　　注：無面積限制對于防御散射激光來說是合適的，然而對于激光束直接照射來講限制輻照面積是適宜的。
　　c） 脈沖激光的單脈沖持續時間和脈沖重復率。
　　d） 全部輻照的時間。
　　注：見詳述照射持續時間的B4節。
　　e） 輻射波長。
　　f） 入射角和輻射偏振（如果有關的話）。
　　注
　　1對于利用干涉層反射外來激光輻射的激光防護屏來說，入射角的規定特別重要。
　　2注意：在布魯斯特角入射下，“p”偏振輻射強耦合于防護屏表面。
　　g） 最小輻照面積（由于用帶有分離傳感元的主動激光防護屏），可能使束徑甚小的激光束通過而未被探測到）。
　　h） 主動激光防護屏的防護時間。
　　B2 激光輻射的反射
　　B2．1 漫反射
　　假定朗伯反射體具有100%反射率
　　
　　
　　圖B1 漫反射計算

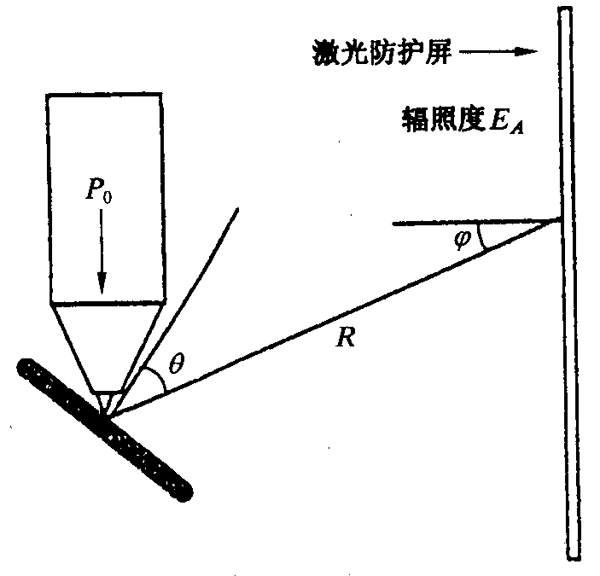

　　B2．2 鏡反射
　　對于具有高斯分布、功率P₀、聚焦透鏡處直徑d₆₃、焦距f的圓對稱激光束，從焦點到平面的垂直距離R的最大輻射度（在高斯分布中心）
　　
　　式中：ρ——工作面的反射率。
　　注意：某些曲面可能增大反射的危害。
　　
　　圖B2 鏡反射計算
　　B3 估算條件的例子
　　可借助常用的激光參數、工作材料、幾何結構和過程及其可能的最壞組合對于正常工作時易于發生的各種FEL進行估算（IEC 60825-1附錄E提供一份普通故障狀態表）
　　

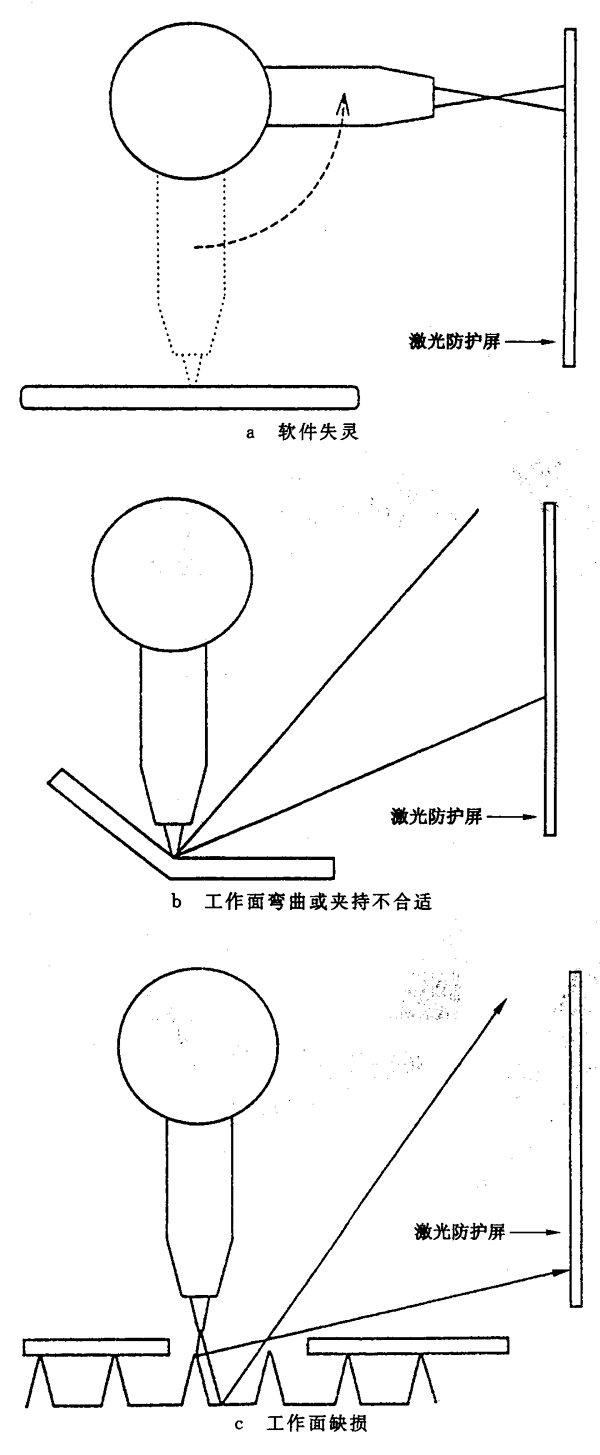

　　圖B3 可預料故障情況的若干例子
　　

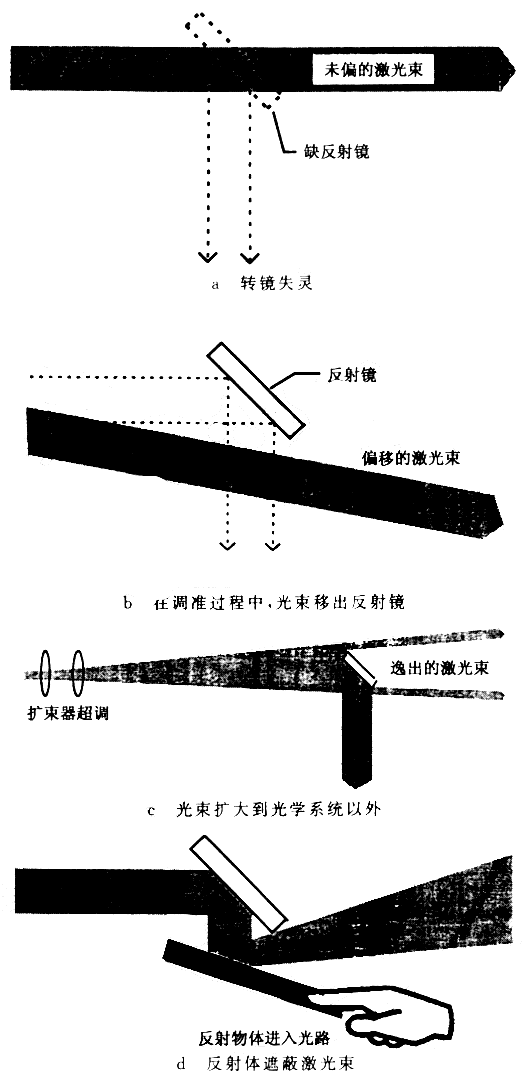

　　圖B4 檢修時要用臨時激光防護屏防止漂移激光束的四個例子
　　B4 照射時間
　　B4．1 正常工作
　　激光防護屏在無故障工作時的照射可能包含機器每次運行重復的低量級反射、散射和透射的輻射。在這種情況下，無故障工作估算的FEL將包括防護屏機器安全維修檢驗期運行最多次期間防護屏的輻照度變化。
　　B4．2 故障情況
　　配備監視器件的安全控制系統可以減少防護屏必須安全地承受故障狀態下的輻射危害的時間。以下給出兩個例子。
　　

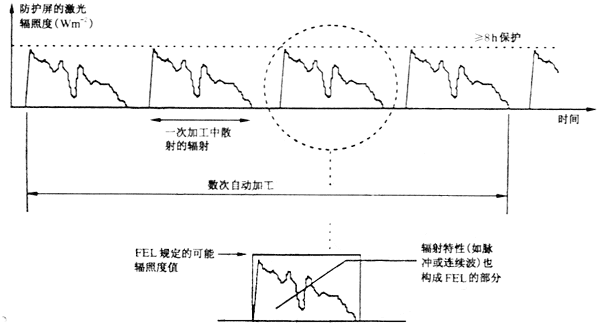

　　圖B5 激光防護屏在機器重復工作時的照射圖解
　　

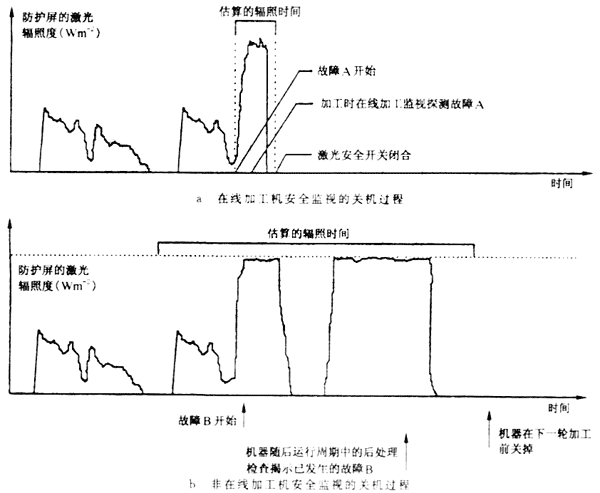

　　圖B6 估算輻照時間的兩個例子
　　對于未被安全控制系統探測到的可預料的合理故障來說，估算的照射時間是整個安全維修檢查期。
　　

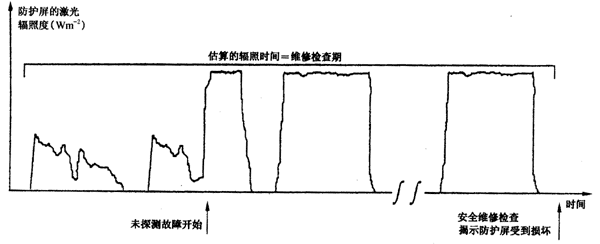

　　圖B7 機器無安全監視設備時估算的照射時間
　　B4．3 維修作業
　　在維修作業期間，直接影響激光終止時間（從臨時防護屏受激光照射開始計時）的各處因素包括：
　　——是否使用預置激光定時（開關）；
　　——故障狀態下的控制程度；
　　——是否由人監督防護屏狀態（無源防護屏）；
　　——提供保持操作控制器；
　　——防護屏在過多激光照射時的警覺程度（無源防護屏）；
　　——防護屏前表面的隱蔽程度（無源防護屏）；
　　——防護屏監督的總面積（無源防護屏）；
　　——維護人員的受訓程度
　　應當進行危險評定，以辨識危害情況并估算可預料的照射級，當需要人介入以限制臨時防護屏的照射時間時，則應采用不少于10s的值。應提供各種實際合理的工程和行政控制手段，以減少對臨時提供保護屏的依賴。
　　附錄C
　　（提示的附錄）
　　定義術語的詳釋
　　C1 FEL和PEL的區別
　　激光防護屏所在特定位置上的預計照射限（FEL）是激光加工機廠家在正常和合理預料故障情況下估算的最大照射。FEL值定義為激光防護屏可用在該位置的防護照射限（PEL）的最大值。
　　PEL指出激光防護屏防御入射激光輻射的能力。激光加工機廠家應該進行實驗來證實激光防護屏是否合適。這可以通過直接檢測、測定防護屏PEL或購置指定PEL的專用防護屏來完成。
　　C2 主動防護屏參量
　　主動防護屏有兩個主件：
　　a） 一塊在激光波長下高度衰減的物理隔板，對低量級的激光輻射（如漫散射輻射）起著被動激光防護屏的作用，僅在有限（短的）時間抗住危險量級的入射輻射的穿透；
　　b） 一個裝有傳感器的安全控制系統，該器件直接或間接地（例如通過測量溫度或探測激光輻射在激光防護屏某部分引起的某一其它效應）探測入射激光輻射的危害量級，然后發出終止激光發射的信號。
　　激光防護屏在激光加工機正常運行期間，將頻繁地承受低值激光輻照度。既然防護屏不怕這種輻射，則傳感器將不反應。反之，傳感器僅在超過激光防護屏完整性受到威脅的閾值時才有反應。在入射激光輻射照射超過閾值和主動激光防護屏產生激光防護屏終止信號瞬間之間有一時間延遲。與此類似，在主動防護屏終止信號產生和激光輻射終止瞬間之間有一名為激光終止時間的時間延遲。
　　

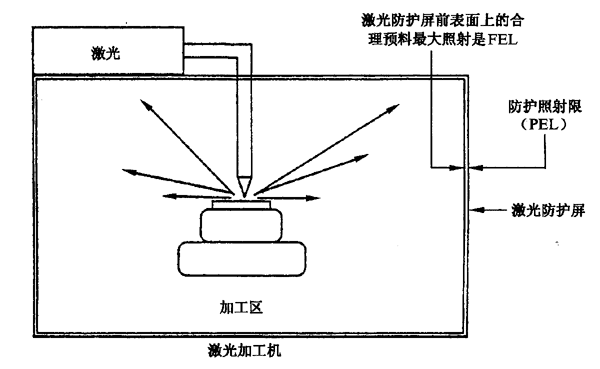

　　圖C1 激光加工機周圍防護屏的圖解
　　對于本標準要求來說，必不可少的是
　　
　　圖C2 主動激光防護屏參量圖解
