前言
　　井下作業井場用電設備和線路都處在野外環境中，且有易燃易爆區，作業施工搬遷頻繁，其用電安全要求尚無統一規范，為確保井下作業井場安全用電，特制定本標準。
　　本標準由石油工業安全專業標準化技術委員會提出并歸口。
　　本標準起草單位：勝利石油管理局安全技術處、勝利石油管理局勝利采油廠。
　　本標準主要起草人 王志安 王登文 郭力 陳建設 肖云成 張勇 李俊榮
　　1 范圍
　　本標準規定了井下作業井場用電安全要求。
　　本標準適用于陸上石油勘探與開發井下作業井場生產作業。
　　2 引用標準
　　下列標準包含的條文，通過在本標準中引用而構成為本標準的條文。本標準出版時，所示版本均為有效。所有標準都會被修訂，使用本標準的各方應探討使用下列標準最新版本的可能性。
　　GB 4706.23-88 家用和類似用途電器的安全 室內加熱器的特殊要求
　　JGJ 46-88 施工現場臨時用電安全技術規范
　　SY 6023-94 石油井下作業隊安全生產檢查規定
　　3 配電線路與發電
　　3.1配電線路

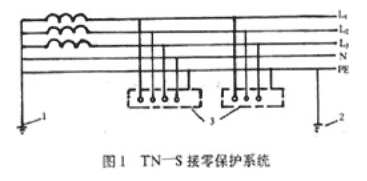

　　3.1.1井下作業井場專用的電力線路應采用TN—S接零保護系統。電氣設備的金屬外殼應與專用保護零線連接。專用保護零線應由工作接地線、配電室的零線或第一級漏電保護器電源側的零線引出，如圖1所示。

　　

　　1－工作接地；2－重復接地；3－電氣設備外漏導電部分；L₁，L₂，L₃－相線；N—工作零線；PE－保護零線

　　3.1.2井場配電線路應采用橡套軟電纜，并應考慮防火措施。
　　3.1.3電纜截面的選擇應滿足下列要求：
　　a)導線中的負荷電流應滿足長期工作溫度不超過65℃；
　　b)線路末端電壓偏移不應大于額定電壓的5%；
　　c)單相線路的零線截面應與相線截面相同，三相四線制的工作零線和保護零線截面應不小于相線截面的50%。
　　3.1.4電纜架空敷設時走向應合理，固定點間距應保證橡套電纜能承受自重所帶來的張力，電纜對地最小距離應大于2.5m。
　　3.1.5電纜架空敷設宜采用未腐朽木桿，末稍直徑不應小于50mm。采用金屬桿時，固定橡套電纜處應作絕緣處理，綁線不應使用裸金屬線，線桿應埋設牢固。
　　3.1.6電纜埋地敷設時，埋深應不小于0.6m，并應在電纜上下各均勻敷設50mm厚的細砂，然后覆蓋磚等硬質保護層。
　　3.1.7電纜拖地使用時，應采用重型橡套軟電纜。
　　3.1.8井場所用電纜均不應有中間接頭。
　　3.2值班房配線
　　3.2.1值班房配線應采用絕緣導線，并用瓷瓶或瓷夾敷設。
　　3.2.2進戶線過墻應穿絕緣管保護，距地面不應小于2.5m，并設防雨彎。
　　3.2.3導線截面應根據用電設備的負荷計算確定。
　　3.2.4導線間和導線對地絕緣電阻值應大于0.5MΩ。
　　3.3發電
　　3.3.1發電機房與井口及油池間的距離應大于20m。
　　3.3.2發電工應持證操作，非操作人員不應進入發電機房。
　　3.3.3發電機的發動機排氣管應裝阻火器。
　　3.3.4發電機輸出線出口應穿絕緣膠管。
　　3.3.5發電機應做保護接零和工作接地。
　　3.3.6發電前應對其本體及附屬設備、保護裝置進行全面檢查和試驗，符合要求后方能啟動。
　　3.3.7發電機負荷不應大于額定功率。
　　3.3.8使用發電機供電時，應有防止對外部供電系統反送電的措施。
　　4 配電箱
　　4.1配電箱的設備
　　4.1.1配電箱宜裝在值班房?jī)?nèi)、保持干燥、通風。
　　4.1.2配電箱應安裝端正、牢固。箱體中心對地面距離應為1.5m左右，并有足夠的工作空間和通道。
　　4.1.3配電箱內的電器不應使用可燃材料作安裝板。若采用金屬安裝板，應與配電箱箱體作電氣連接。
　　4.1.4配電箱內的開關、電器應安裝牢固。連接線應采用絕緣導線，接頭不應裸露和松動。
　　4.1.5配電箱電器裝置的選擇按JGJ 46—88中第七章第二節。
　　4.1.6配電箱總開關應裝設漏電保護器。
　　4.2配電箱的使用與維修
　　4.2.1配電箱所標明的回路名稱和用途應與實際相符。
　　4.2.2配電箱門應加鎖，并由專人管理。
　　4.2.3配電箱應由持證電工定期進行檢查和維修。
　　4.2.4配電箱應由專人操作，操作人應掌握安全用電基本知識，能進行停送電操作，具備排除一般故障的能力。
　　4.2.5配電箱的操作人員應做到：
　　a)使用前應檢查電氣裝置和保護設施；
　　b)用電設備停用時應拉閘斷電；
　　c)負責檢查井場的電器設備、線路和配電箱運行情況，發現問題及時處理；
　　d)搬遷或移動用電設備時，應先切斷電源；
　　e)配電箱應保持整潔。
　　4.2.6搬遷或移動后的用電設備應檢查合格后才能使用。
　　4.2.7配電箱熔斷器熔體更換時，不應用不符合原規格的熔體代替。
　　4.2.8配電箱的進出線不應承受外力，不應與金屬斷口和腐蝕介質接觸。
　　5 照明
　　5.1照明供電
　　5.1.1照明供電宜采用雙繞組型安全照明隔離電源，照明電壓應選用220V及以下。
　　5.1.2如采用三相四線制照明供電，照明燈為白熾燈時，零線截面按相線載流量的50%選擇；照明燈為氣體放電燈時，零線截面按最大負荷相的電流選擇。
　　5.2照明裝置
　　5.2.1照明燈宜采用金屬鹵化物燈。
　　5.2.2井架照明燈和井場燈具按SY 6023—94中6.2。
　　5.2.3螺口燈頭接線應符合下列要求：
　　a)相線接在與中心觸頭相連一端，零線接在與螺口相連一端；
　　b)燈頭的絕緣外殼不得有損傷和漏電。
　　5.2.4燈具內的接線應牢固；燈具外的接線應做可靠的絕緣包扎。
　　5.2.5燈具的相線應在配電箱設開關控制，不應將相線直接引入燈具。
　　6 電取暖器
　　6.1選用電取暖器按GB 4706.23。
　　6.2選用電取暖器的電源線按3.1.3。
　　6.3電取暖器應在配電箱設立單獨控制開關和熔斷器。
　　6.4電取暖器防護罩應牢固完整。
　　6.5在電取暖器0.5m范圍內不應放置和烘烤易燃物。
　　7 保護接零與接地
　　7.1配電箱、電取暖器、燈具等用電器的金屬殼體都應做保護接零。
　　7.2所有保護零線都應可靠接地，不應將值班房金屬構架做接地連接體。
　　7.3垂直接地體應采用角鋼、鋼管或圓鋼，不應用鋁導體做接地體或地下接地線。
　　7.4保護接地裝置的接地電阻應不大于10Ω。
　　7.5每次作業搬遷裝配完畢，由持證電工檢查保護接零和接地裝置合格后，才能正常使用。
