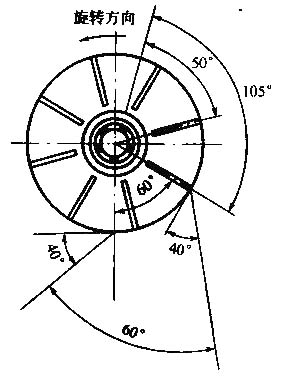

圖4-5 彈丸拋射軌跡示意圖

　　施工工藝：鋼管預熱后，用撥、接管機構將管子放在旋管移動臺上，此時兩個旋管臺同時移動，將管子送入清理室內，然后前部小車和進給小車同時沿導軌行走。進
給小車繼續前進，將輸送臂、旋轉支撐和內拋丸器送入鋼管內，當內拋丸器到達鋼管端部后，進給小車停止前進。此時啟動內拋丸器，輸送臂上的輸送皮帶將提升機供給的丸料送入拋丸器內，開始對臂內壁進行清理。一般前伸時就開始拋丸，后退相當于拋第二遍，兩次才清理干凈。同時進給小車后退至整根管子清理完畢。拋丸器拋射出的丸料除小部分留在管內，其余由清理室、前部小車下部送入丸料循環系統，經分離后重新回到提升機循環使用。在整個清理過程中，除塵回收系統一直工作，保證煙塵不散發出來。
　　在內涂生產線中表面預處理環節是生產率的關鍵，主要與管徑，清理等級及管子表面狀態有關，表4-1列出了美國CR公司針對管長12．5m所用清理設備的生產率。
　 　 　

　　對于大口徑管于，一般生產線的生產率均在(500～550)m²/h左右，當滿足不了這一要求時，有時在一條內涂生產線上要安裝兩臺拋丸設備。這種車間通常所需電力功率為300kW，壓縮空氣為7．5m³／min。

5．內噴涂設備

　　關于涂料的涂裝方式有很多種，有刷涂、輥涂、噴涂等，大型工業化生產線多為噴涂，目前。內涂作業多為高壓無氣噴涂。與空氣噴涂相比，高壓無氣噴涂是利用高壓氣體驅動涂料泵，將涂料增至高壓，通過狹窄的噴嘴噴出，產生負壓，劇烈膨脹，使涂料形成極細的扇形霧狀，高速噴向工件表面形成膜層。由于高壓無氣噴涂壓力高，且涂料中沒有空氣，使傳統的空氣噴涂中的缺點得以克服，從而提高了漆膜的質量，涂覆層均勻，針孔少，能夠減少涂料、溶劑的霧滴對大氣的污染，降低成本，改善工人的工作條件。
　　內噴涂采用的高壓無氣噴涂的方法，是將噴槍裝在內伸臂的前端，沿管子軸向運動，管子旋轉。
　　內噴涂設備主要組成部件如下^[1、2]：
　　(1)罩住鋼管兩端的護罩，即一個固定護罩，一個移動護罩；
　　(2)涂料預制系統，帶攪拌器的混料罐、儲料罐；
　　(3)無氣噴涂機；
　　(4)調速行走小車，車上裝有內吹掃用壓縮空氣管路、高度可調的噴涂內伸臂；
　　(5)內噴頭，配有噴槍、帶滾輪的支撐架、輸料管、壓縮空氣管(見圖4—6)；
　 　 　

　 　 　

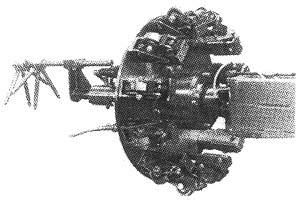

圖4-6 鋼管內噴頭的照片

　　(6)廢氣處理系統；
　　(7)電氣控制系統；
　　(8)轉管臺，即液壓上、下管機械手和轉管機構，用于鋼管進入和退出噴涂工位以及驅動鋼管旋轉，與除銹工位相同。

6．固化爐

　　鋼管在涂覆后覆蓋層必須干燥，至少達到表干，為了加速干燥，可以采用固化爐快速固化。圖4-7是一個固化爐示意圖，它長15m，寬15m，高3m，爐壁和爐頂加裝隔熱材料，管子的入口和出口由爐門封閉，采用兩臺意大利燃燒器，可容納10根管徑1016mm的鋼管，爐內為循環的熱風，溫度保持在50～60℃，內涂后的鋼管在爐內停留約40min，達到覆蓋層的固化。
　 　 　

　 　 　

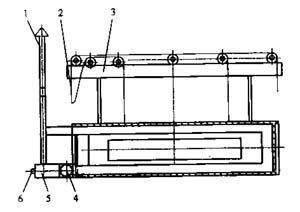

圖4-7 固化爐示意圖
1—煙囪；2—爐門提升機構；3—爐門：
4—換熱器；5—燃燒室；6—燃燒機

7．檢測儀器

7．1 環境條件監測儀器
　　在涂裝過程中，由于環境和工件表面的潮濕經常導致覆蓋層質量不佳，如覆蓋層附著力差戊基體過早腐蝕等問題時而發生。為了確保涂裝的質量，對環境條件進行監控十分必要，主要參數有溫度、相對濕度和露點。目前使用的多為電子型儀器，圖4-8是用于氣候條件監測的常用電子儀器的照片。這類儀器測試簡便、可靠，通常使用一　　塊帶有可互換傳感器的測試儀即可同時測量相對濕度、空氣和表面溫度。其測量數值，如露點、表面溫度和露點之間的差值均可自動計算和數字顯示。
　　(1)Elcometer218露點儀(圖4-8的右上角) 露點儀用于監測不利的氣候條件，防止固化遲緩，附著力差及過早腐蝕等問題發生。使用該儀器可以測量相對濕度、空氣和表面溫度、計算露點與表面溫度的差值。其測量方法符合ISO 8502—4的要求。儀器的特點：
　 　
　 　 　

　

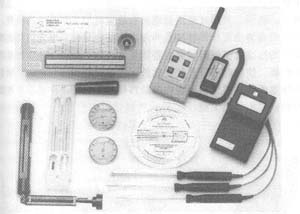

圖4-8 氣候監測儀器

　?、倬雀撸噩F性好，反應快；
　?、诳煞乐雇垦b在濕表面上進行；
　?、郾O(jiān)控環境濕度在可施工范圍內，避免了涂覆層與基體之間水分的滯留；
　　④提醒用戶注意可造成覆蓋層中氣泡的極限表面溫度。
　　(2)Elcmeter 213數字溫度計(圖4-8的右下角) 該儀器有三種探頭可供選擇，用于測量；表面和空氣溫度；液體溫度；軟體材料的溫度(針探頭)。特點是精度高、分辨率高、反應快。可與218露點儀的探頭互換，實現表面溫度連續測量。
　　照片中還有手搖式和手搖型濕度計、干濕球達因濕度計、磁性溫度計和露點計算器。
7．2 表面清理檢測儀器
　　涂裝前基體表面正確和有效的預處理是至關重要的。其中最關鍵的因素是表面清潔度和粗糙度。這兩個參數對覆蓋層與基體表面的附著力有重要影響。表面預處理不充分或不正確常導致覆蓋層過早損壞。然而，表面過度預處理又會造成時間和費用上的浪費。因此檢測表面清潔度和粗糙度是非常重要的。目前關于表面清潔度和粗糙度的標準化已經國際化，各國基本一致，并制造出有標準的照片和模板，使用起來很方便。此外，這些儀器中還包括用來測量一些特殊數值的功能，如鋼表面的鹽污染程度。圖4-9是用于表面清理檢測儀器匯總之大成。
　 　 　

　 　 　

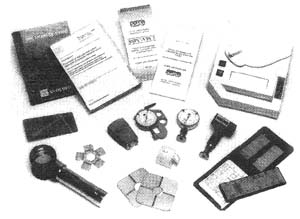

圖4-9 表面清理檢測儀器

　　(1)Elcometer 124測厚儀(照片中部帶有兩個手孔的秒表式儀器) 該儀器用于測量任何材料的厚度，測量可從材料的兩面進行，可與拓模膠帶配套使用。特點是：
?
