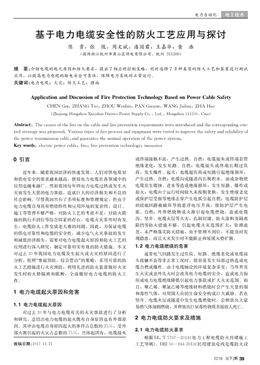

基于電力電纜安全性的防火工藝應用與探討
陳　貴，張　，周文斌，潘國君，王嘉華，查　浩
（國網浙江杭州市蕭山區供電有限公司，杭州３１１２００）
摘　要：介紹電纜的起火原因和防火要求，提出了相應的控制策略，同時選擇了多種類型的防火工藝和裝置進行測試
應用，以提高電力電纜的輸電安全可靠性，保障電力系統的正常運行。
關鍵詞：電力電纜；火災；防火工藝；措施
犃狆狆犾犻犮犪狋犻狅狀犪狀犱犇犻狊犮狌狊狊犻狅狀狅犳犉犻狉犲犘狉狅狋犲犮狋犻狅狀犜犲犮犺狀狅犾狅犵狔犅犪狊犲犱狅狀犘狅狑犲狉犆犪犫犾犲犛犪犳犲狋狔
ＣＨＥＮＧｕｉ，ＺＨＡＮＧＴａｏ，ＺＨＯＵ Ｗｅｎｂｉｎ，ＰＡＮＧｕｏｊｕｎ，ＷＡＮＧＪｉａｈｕａ，ＺＨＡ Ｈａｏ
（ＺｈｅｊｉａｎｇＨａｎｇｚｈｏｕＸｉａｏｓｈａｎＤｉｓｔｒｉｃｔＰｏｗｅｒＳｕｐｐｌｙＣｏ．，Ｌｔｄ．，Ｈａｎｇｚｈｏｕ３１１２００，Ｃｉｎａ）
犃犫狊狋狉犪犮狋：Ｔｈｅｃａｕｓｅｓｏｆｔｈｅｆｉｒｅｏｎｔｈｅｃａｂｌｅａｎｄｆｉｒｅｐｒｅｖｅｎｔｉｏｎｒｅｑｕｉｒｅｍｅｎｔｓｗｅｒｅｉｎｔｒｏｄｕｃｅｄａｎｄｔｈｅｃｏｒｒｅｓｐｏｎｄｉｎｇｃｏｎ
ｔｒｏｌｓｔｒａｔｅｇｙｗａｓｐｒｏｐｏｓｅｄ．Ｖａｒｉｏｕｓｔｙｐｅｓｏｆｆｉｒｅｐｒｏｃｅｓｓａｎｄｅｑｕｉｐｍｅｎｔｗｅｒｅｔｅｓｔｅｄｔｏｉｍｐｒｏｖｅｔｈｅｓａｆｅｔｙａｎｄｒｅｌｉａｂｉｌｉｔｙｏｆ
ｔｈｅｐｏｗｅｒｔｒａｎｓｍｉｓｓｉｏｎｃａｂｌｅ，ａｎｄｇｕａｒａｎｔｅｅｔｈｅｎｏｒｍａｌｏｐｅｒａｔｉｏｎｏｆｔｈｅｐｏｗｅｒｓｙｓｔｅｍ．
犓犲狔狑狅狉犱狊：ｅｌｅｃｔｒｉｃｐｏｗｅｒｃａｂｌｅ；ｆｉｒｅ；ｆｉｒｅｐｒｅｖｅｎｔｉｏｎｔｅｃｈｎｏｌｏｇｙ；ｍｅａｓｕｒｅｓ
收稿日期：２０１７１１２１
０ 引言
近年來，隨著我國經濟的快速發展，人們對供電質量
和供電安全的要求越來越高，使得電力電纜在各領域中的
應用也越來越廣。然而我國每年因電力電纜過熱或發生火
災而發生大量的電力事故，造成巨大的經濟損失和不良的
社會影響。盡管我國出臺了多項標準和管理規定，但由于
電力電纜自身具有燃燒特性和應用環境的復雜性，設計、
施工等管理不夠嚴格，對防火工藝的考慮不足，對防火措
施的執行不到位等綜合因素的存在，電纜火災事件時有發
生，電纜防火工作變成老大難的問題。因此，為保證電纜
的供電可靠性和電纜的安全性，減少電氣火災事故的發生
和減低經濟損失，需要對電力電纜起火原因和防火工藝的
應用進行深入研究，制定可靠切實有效的防火措施。本文
對過去２０年我國電力電纜發生起火或火災的原因進行了
分析，按照“事前預防，綜合管治”的策略，采用可靠的防
火工藝措施進行火災預防，利用先進的防火裝置做好火災
發生時的火勢隔離和阻斷，全面做好電力電纜的防火工
作。
１ 電力電纜起火原因和危害
１．１ 電力電纜起火原因
對過去２０年與電力電纜有關的火災事故進行了分析
和研究，總結出電力電纜的起火既有自身原因也有外部原
因。其中由電纜自身原因起火的事件占總數的２５％，受外
部火源引起的火災占總數的７５％，具體起因有：電纜接頭
或終端接觸不良，產生過熱、自燃；電纜接頭或終端套管
絕緣老化，發生短路、自燃；電纜接頭或終端長期過負
荷，發生爆炸、起火；電纜超負荷或短路引起絕緣損壞，
產生過熱、自燃；電纜溝或隧道內長期積水、油或雜物使
電纜發生腐蝕、進水等造成絕緣損壞，發生短路、爆炸或
起火；電纜由于運行時間較久未按期更換，發生絕緣老化
或保護層受損等絕緣擊穿產生電弧引起自燃；電纜防護層
的接地回路被破壞導致懸浮電壓升高，使防護層產生電
弧、自燃；外界燃燒物或火源引起電纜燃燒，造成電纜
溝、豎井、電纜夾層等火災；孔洞封堵、防火涂料及隔離
阻擋等防火措施不夠，引起電纜火災范圍擴大；管理疏
忽，未嚴格落實防火措施，由于管理不到位，不能及時發
現隱患，而且火災發生時不能阻止和延緩火勢擴散。
１．２ 電力電纜燃燒的危害
通常電氣回路發生過負荷、短路、絕緣老化或電纜接
頭接觸不良等非正常工況時，很容易發生局部過熱造成電
纜自燃或爆炸。由于電纜鋪設的環境復雜多變，當外界發
生火災或意外失火時會波及電力電纜的安全，造成電力損
壞或電力電纜絕緣降低引起電力事故或擴大火災范圍。而
且，聚乙烯、聚氯乙烯等絕緣材料燃燒時會產生大量的煙
和毒性氣體，對周圍人員的生命安全構成巨大威脅。若在
豎井、電纜夾層或隧道中發生電纜燃燒時，會釋放出大量
易燃?xì)怏w加劇燃燒，并釋放出巨量毒性物質直接致人死亡。
２ 電力電纜防火要求及措施
２．１ 電力電纜防火要求
根據ＤＬ／Ｔ５７０７—２０１４《電力工程電纜防火封堵施工
工藝導則》、ＤＢＪ５０—１６４２０１３《民用建筑電線電纜防火設
３９
電力自動化　電工技術
　　!"#$%
!!!"#$%&amp;amp;'()"&amp;amp;()
計規范》和ＤＬＧＪ１５４—２０００《電纜防火措施設計和施工驗
收標準》等相關標準和規范要求：電纜穿墻的孔洞處、盤
柜的開孔處及保護管的管處口應實施防火封堵；在同一井
道內敷設多回路電纜時，不同回路電纜之間應采用耐火隔
板分隔；非阻燃電纜不宜與阻燃電纜同溝鋪設，非阻燃電
纜應通過阻燃包或防火涂料進行防火處理；在環境惡劣的
電纜溝、隧道中鋪設電纜時，應選用防水性能好的封堵材
料，并配置排水系統；化工廠、煉油廠等特殊場所應采用
防爆、耐火電纜和阻燃電纜等；施工過程中產生的電纜孔
洞應加裝防火封堵，受損的防火設施應及時恢復，并由運
行部門驗收。同時，應制定專門的管理方案，做好電纜
溝、道、豎井的防火隔斷，做好電纜孔洞封堵的動態管
理，防止因電纜延燃造成大面積電纜燒損。
２．２ 電力電纜的防火策略
從電纜自燃起火和助燃的情況來看，本文提出“事前
預防，綜合管治”的策略，并從以下五個方面進行工藝研
究和防治：從電纜接頭、電纜終端進行過熱和自燃防治；
對同溝、隧道的電纜群進行積水、雜物和腐蝕性液體的排
除；對電纜夾層、豎井等電纜密集區進行防火蔓延處理或
安裝物理隔火擋板等；對電纜管道、孔洞布置防火墻和防
火泥封堵；加強對電纜防火的管理，避免或減少火災事故
的發生，既能夠有效預防電纜發生火災，又能夠在火災發
生時有效阻止電纜火勢蔓延或擴大。
３ 防火工藝及措施的應用
３．１ 電力電纜防自燃工藝措施
為有效解決電氣回路發生過負荷、短路、絕緣老化或
電纜接頭接觸不良等非正常工況時發生局部發熱，造成電
纜自燃或引起火災的問題。本文采用高壓電纜接頭防爆盒
裝置，實現電纜接頭、電纜終端的防火問題。高壓電纜接
頭防爆盒就是一個小型的電纜接頭滅火保護系統，其結構
設計如圖１所示。高壓電纜接頭防爆盒是由兩個復合材料
的半圓柱殼組成，在其中一半的殼體兩側設置有瀉能孔，
并在電纜接頭配置感溫自動滅火裝置。當電纜接頭發生擊
穿或短路引起電纜接頭發熱或起火時，高壓電纜接頭防爆
盒中的殼體會起到抗爆隔熱作用，感溫自動滅火裝置瞬間
啟動滅火，從源頭將火災隱患掐滅。經過多次應用和現場
測試，證明高壓電纜接頭防爆盒能夠有效控制電纜頭起火
或爆炸引起火災事故的發生，值得推廣和應用。
３．２ 電力電纜延燃控制措施
本文通過電纜孔洞組合封堵裝置進行電力電纜的孔洞
封堵應用，以驗證其防水、防火效果。電纜孔洞組合封堵
裝置是采用具有良好機械強度和防火性能的軟支撐和隔板
作為防火核心，在軟支撐和隔板外利用封堵材料進行縫隙
的封堵，如圖２所示。經過多次防水嚴密性試驗和防火測
試，測試表明電纜孔洞組合封堵裝置具有良好的密封性、
防火性，滿足標準防火要求和現場應用需求。
!"# !$% &amp;amp;""' ($% ("#
(""'
!"# $%&amp;amp; '()*+
)*+,&amp;amp; -./01.0/2 34 256738*39 6/334 :35 43/ ;*+; <37.=+2 1=:72 >3*9.
!
!""
"#$%&amp;amp;'()*+,!
!"#$% &amp;amp;'()*+ ,-. /(0+* 12344"-4 )( 5/62+ /-. 1"1+
!
!""
"#$%&amp;amp;'()*+!
３．３ 其它防火工藝措施
（１）復合型防火防腐橋架。復合型防火防腐橋架是采
用無機不燃材料制成，具有良好的防火性、無毒和耐腐的
特點。鋼制的內外層涂有防火涂層，遇火時不會燃燒，可
以有效阻隔火勢蔓延，起到良好的防火阻燃效果。相比普
通鋼橋架，具有優異的防火防腐性能，不需要再經過任何
防火處理。
（２）防火阻燃橋架。防火阻燃橋架特別適用于化工、
石油等行業的電纜溝、電纜管道和隧道等有防火防腐要求
的場所。阻燃型橋架是通過在橋架的內、外表面涂抹阻燃
材料，當電纜著火時，由于阻燃材料的作用，可限制著火
電纜的延燃長度，減低火災范圍。
（３）防火涂層。防火涂層是由高分子合成樹脂和阻燃
劑、發泡劑、炭化劑及高溫耐火材料配制而成。在高溫條
件下，涂層發生連續發泡膨脹效應，形成柔韌的海綿狀的
炭化隔熱層，使承載的鋼結構不會因高溫烈焰的作用而急
劇軟化變形，強度不會急劇下降。同時，可以防止火勢蔓
延，減低火災范圍。
（４）鋼制復合耐火電纜槽盒。鋼制復合耐火電纜槽盒
由玻璃纖維增強布料和無機粘合劑復合而成，具有耐火、
耐油、耐腐蝕、無毒、無污染的優點。遇火不會燃燒，并
能阻隔火勢蔓延，具有良好的防火作用。
４ 結語
電力電纜的防火問題不容忽視，必須對起火原因進行
分析，制定針對性的防火措施。希望通過本文的探討能夠
為其它同行分析起火原因和制定防護策略、措施，提供一
些思路。
參考文獻
［１］王莉，納學梅．淺議電力電纜防火技術［Ｊ］．云南水力發電，
２００２，１８（２）：３７３８．
［２］王欣．淺談電纜的防火施工［Ｊ］．民營科技，２０１０（５）：２５６．
４０
電工技術　電力自動化
