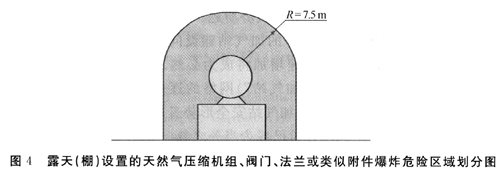

露天(棚)設置的天然氣壓縮機組、閥門、法蘭或類似附件的爆炸危險區域劃分應符合下列規定：距壓縮機、閥門、法蘭或類似附件殼體7.5m以內并延至地面的空間劃為2區(見圖4)。

?

?

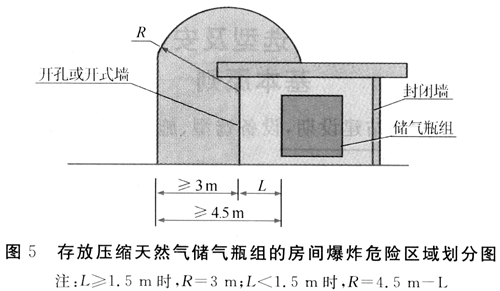

存放CNG儲氣瓶組的房間爆炸危險區域劃分應符合下列規定：①房間內部空間劃為1區；②有孔、洞或開式墻外，以孔、洞邊緣為半徑(R)以內并延至地面的空間劃為2區(見圖5)。

?

?

三、評價應考慮的關鍵系統及部件

加氣站設備安全風險評價是復雜的系統工程，必須抓大放小、抓主要略次要、抓現實安全運行實際又抓長久發展規劃，評價時應以各系統、各部件的一個產品壽命周期作為時間段進行全方位考察。

加氣站設備的幾大組成系統與加氣站安全運行都有直接關系，但事故多發生在儲氣設備、售氣設備、天然氣增壓設備，故它們是關鍵系統。從生產運行實際看，這3大系統的設備安全事故及安全事故隱患仍然十分突出。

售氣設備應考察的關鍵部件是：電磁閥、質量流量計、加氣槍、安全拉斷閥、高壓軟管、卡套等；儲氣設備應考察的關鍵部件是：各類閥件(安全閥、瓶閥、球閥)及其附件、壓力表、接頭卡套、易熔塞等，同時必須考察氣質對儲氣設備的內腐蝕及外部介質對其產生的外腐蝕；壓縮機組應考慮的關鍵部件除易損件、各級壓力表、溫度表、壓縮機組遠程適時控制系統以外，當是曲柄連桿機構(筆者在川南某加氣站進行調研時就發現曾經有壓縮機爆炸的重大安全事故的發生)。

同時，也要高度重視和完善控制系統的監控功能。當加氣站設備出現溫度壓力異常、振動烈度異常、潤滑油位異常、可燃氣體濃度超標或天然氣大量漏失等瞬間，控制系統必須迅速做出反映，關閉氣源、電源，關停壓縮機等運動設備。??

另外，由于加氣站的特殊性，必須對各類設備的防雷防火、靜電接地具有嚴格的要求。
