設回風瓦斯平均濃度為Y，則Y服從正態分布

?

　　 (1)回風瓦斯平均濃度(%)平均值。

?

　　(2)回風瓦斯平均濃度標準差。

?
?

　　(3)回風瓦斯平均濃度(%)控制上限。

?

　　計算UCL值小于1%，因此以計算值為控制上限。

　　(4)回風瓦斯平均濃度(%)控制下限。

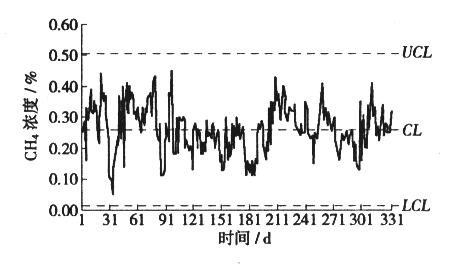

　　回風瓦斯每天平均濃度控制圖如圖2所示。

?

　　圖2 回風瓦斯每天平均濃度控制圖

　　2.3 技術措施評價

　　根據控制圖原理，目前工作面瓦斯或回風瓦斯均在受控狀態，說明目前工作面采用“U型通風＋輔助措施”治理工作面瓦斯?jié)M足安全生產要求。但在生產過程中如果出現超過控制圖中UCL線的情況出現，說明生產中瓦斯處于非控制狀態，應該立即檢查生產系統，分析原因，如果是由于進入局部異常區域以及采掘強度加大，采取“U型通風＋輔助措施”治理工作面瓦斯不能滿足安全生產要求，那么就采取“U型通風＋高位鉆孔抽放”治理工作面瓦斯。

　　3 結論

　　采用控制圖的方法，對在現有工作面瓦斯治理措施下瓦斯?jié)舛纫欢螘r期內的統計值進行統計分析，得出了工作面瓦斯在現有治理措施下的控制上限(UCL)，根據控制圖原理，目前工作面瓦斯或回風瓦斯均在受控狀態，說明目前工作面采用“U型通風＋輔助措施”治理工作面瓦斯?jié)M足安全生產要求。生產過程中。通過對工作面和回風瓦斯?jié)舛缺O(jiān)測，即可實現對工作面現有治理措施有效性進行檢驗。為了評價工作面瓦斯治理措施的有效性提供了依據，確保了工作面生產安全高效的進行。
